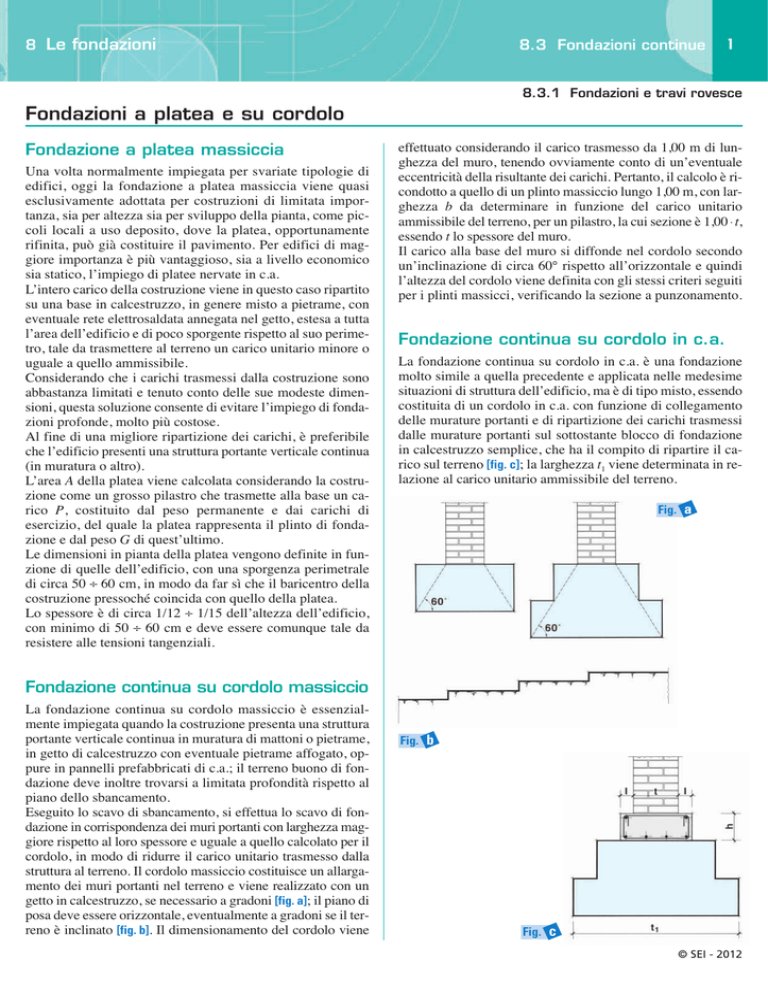

Fondazioni a platea e su cordolo

8 Le fondazioni
8.3 Fondazioni continue
1
8.3.1 Fondazioni e travi rovesce
Fondazioni a platea e su cordolo
Fondazione a platea massiccia
Una volta normalmente impiegata per svariate tipologie di
edifici, oggi la fondazione a platea massiccia viene quasi
esclusivamente adottata per costruzioni di limitata importanza, sia per altezza sia per sviluppo della pianta, come piccoli locali a uso deposito, dove la platea, opportunamente
rifinita, può già costituire il pavimento. Per edifici di maggiore importanza è più vantaggioso, sia a livello economico
sia statico, l’impiego di platee nervate in c.a.
L’intero carico della costruzione viene in questo caso ripartito
su una base in calcestruzzo, in genere misto a pietrame, con
eventuale rete elettrosaldata annegata nel getto, estesa a tutta
l’area dell’edificio e di poco sporgente rispetto al suo perimetro, tale da trasmettere al terreno un carico unitario minore o
uguale a quello ammissibile.
Considerando che i carichi trasmessi dalla costruzione sono
abbastanza limitati e tenuto conto delle sue modeste dimensioni, questa soluzione consente di evitare l’impiego di fondazioni profonde, molto più costose.
Al fine di una migliore ripartizione dei carichi, è preferibile
che l’edificio presenti una struttura portante verticale continua
(in muratura o altro).
L’area A della platea viene calcolata considerando la costruzione come un grosso pilastro che trasmette alla base un carico P, costituito dal peso permanente e dai carichi di
esercizio, del quale la platea rappresenta il plinto di fondazione e dal peso G di quest’ultimo.
Le dimensioni in pianta della platea vengono definite in funzione di quelle dell’edificio, con una sporgenza perimetrale
di circa 50 ÷ 60 cm, in modo da far sì che il baricentro della
costruzione pressoché coincida con quello della platea.
Lo spessore è di circa 1/12 ÷ 1/15 dell’altezza dell’edificio,
con minimo di 50 ÷ 60 cm e deve essere comunque tale da
resistere alle tensioni tangenziali.
effettuato considerando il carico trasmesso da 1,00 m di lunghezza del muro, tenendo ovviamente conto di un’eventuale
eccentricità della risultante dei carichi. Pertanto, il calcolo è ricondotto a quello di un plinto massiccio lungo 1,00 m, con larghezza b da determinare in funzione del carico unitario
ammissibile del terreno, per un pilastro, la cui sezione è 1,00 ⋅ t,
essendo t lo spessore del muro.
Il carico alla base del muro si diffonde nel cordolo secondo
un’inclinazione di circa 60° rispetto all’orizzontale e quindi
l’altezza del cordolo viene definita con gli stessi criteri seguiti
per i plinti massicci, verificando la sezione a punzonamento.
Fondazione continua su cordolo in c.a.
La fondazione continua su cordolo in c.a. è una fondazione
molto simile a quella precedente e applicata nelle medesime
situazioni di struttura dell’edificio, ma è di tipo misto, essendo
costituita di un cordolo in c.a. con funzione di collegamento
delle murature portanti e di ripartizione dei carichi trasmessi
dalle murature portanti sul sottostante blocco di fondazione
in calcestruzzo semplice, che ha il compito di ripartire il carico sul terreno [fig. c]; la larghezza t1 viene determinata in relazione al carico unitario ammissibile del terreno.
Fig. a
Fondazione continua su cordolo massiccio
La fondazione continua su cordolo massiccio è essenzialmente impiegata quando la costruzione presenta una struttura
portante verticale continua in muratura di mattoni o pietrame,
in getto di calcestruzzo con eventuale pietrame affogato, oppure in pannelli prefabbricati di c.a.; il terreno buono di fondazione deve inoltre trovarsi a limitata profondità rispetto al
piano dello sbancamento.
Eseguito lo scavo di sbancamento, si effettua lo scavo di fondazione in corrispondenza dei muri portanti con larghezza maggiore rispetto al loro spessore e uguale a quello calcolato per il
cordolo, in modo di ridurre il carico unitario trasmesso dalla
struttura al terreno. Il cordolo massiccio costituisce un allargamento dei muri portanti nel terreno e viene realizzato con un
getto in calcestruzzo, se necessario a gradoni [fig. a]; il piano di
posa deve essere orizzontale, eventualmente a gradoni se il terreno è inclinato [fig. b]. Il dimensionamento del cordolo viene
Fig. b
Fig. c
© SEI - 2012
8 Le fondazioni
8.3 Fondazioni continue
2
8.3.1 Fondazioni e travi rovesce
La sezione del cordolo in c.a. viene predimensionata e la sua
armatura viene calcolata considerando le sporgenze rispetto al
muro come due mensole rovesce con luce l, sezione con base
b = 100 cm, pari alla lunghezza del tratto di muro considerato, e altezza h non minore di 20 ÷ 30 cm, ognuna soggetta
al carico ripartito con intensità pari alla metà di quello trasmesso dal muro.
In favore della sicurezza la luce l delle mensole può essere
misurata dall’asse del muro.
E S E R C I Z I S V O LT I
Fondazione a platea massiccia
1
Progettare la fondazione a platea massiccia per la cabina elettrica prefabbricata riportata in pianta e sezione nella figura,
con pareti in calcestruzzo e rete elettrosaldata e soletta massiccia in c.a. di copertura; i macchinari disposti all’interno
presentano un carico complessivo di 200 kN.
Dalle indagini effettuate è risultata per il terreno una resistenza di progetto qRd,t = 0,04 MPa.
Per prima cosa si effettua l’analisi dei carichi trasmessi dalla costruzione, non considerando, nella valutazione del peso proprio,
le aperture delle pareti; per la platea si ipotizzano uno spessore presunto di 50 cm e una sporgenza perimetrale di circa 60 cm.
Analisi dei carichi
■ Peso proprio delle pareti:
■
(7,60 × 0,20 × 3,80) m3 ⋅ 25 kN/m3 ⋅ n. 2 × 1,3 (γG1) =
375,44 kN
(4,20 × 0,20 × 3,80) m3 ⋅ 25 kN/m3 ⋅ n. 3 × 1,3 (γG1) =
311,22 kN
Peso proprio della soletta di copertura:
[(7,60 + 0,40 + 0,40) × (4,60 + 0,40 + 0,40) × 0,20] m3 ⋅ 25 kN/m3 × 1,3 (γG1) =
■
294,84 kN
Carico di esercizio per neve e vento sulla soletta di copertura:
(8,40 × 5,40) m2 ⋅ 1,20 kN/m2 × 1,5 (γQ) ≈
■
Carico di esercizio sulla platea: 200 kN/m3 × 1,5 (γQ) =
■
Peso proprio presunto della platea:
81,65 kN
3,00 kN
(8,80 × 5,80 × 0,50) m3 ⋅ 24 kN/m3 × 1,3 (γG1) =
796,22 kN
Carico totale: NEd = 2159,37 kN
L’area della platea di fondazione risulta quindi:
A=
NEd
σt,am
=
2159,37 × 103
≈ 539,84 × 105 mm2
0,04
La sporgenza della platea rispetto alla costruzione deve essere costante lungo tutto il perimetro, per cui si ha:
苴 = 兹5苴
l = 兹A
39,84 ×苴
105 ≈ 7347,38 mm ≈ 735 cm
La semidifferenza fra i lati della cabina in pianta è:
760 − 460
= 150 cm
2
e quindi i lati della platea risultano:
l1 = 735 + 150 = 885 cm
l2 = 735 − 150 = 585 cm
© SEI - 2012
8 Le fondazioni
8.3 Fondazioni continue
3
8.3.1 Fondazioni e travi rovesce
ottenendo un marciapiede perimetrale con una sporgenza di 62,5 cm circa.
Essendo la platea non armata, non considerando come tale la rete elettrosaldata in essa annegata, il suo spessore risulta:
h = 1,50 ⋅ s = 1,50 × 30 = 45 cm
arrotondato a 50 cm.
Fondazione continua su cordolo massiccio
2
Progettare il cordolo continuo di fondazione per un muro di spina di un edificio che trasmette alla base il carico centrato
NEd = 310 kN/m, già incrementato con i coefficienti parziali.
Il muro è in mattoni pieni e ha uno spessore di 500 mm; dalle indagini geotecniche è risultata per il terreno una resistenza
di progetto qRd,t = 0,25 MPa.
© SEI - 2012
8 Le fondazioni
8.3 Fondazioni continue
4
8.3.1 Fondazioni e travi rovesce
Oltre al carico trasmesso dal muro, sul terreno grava anche il peso proprio della fondazione in calcestruzzo C20/25, per cui il
carico totale risulta:
NEd = 310,00 kN/m
■
Carico trasmesso:
■
Peso proprio presunto della fondazione:
1
1
⋅N =
× 310 ≈
15
15
G = 21,00 kN/m
Carico totale: NEd + G = 331,00 kN/m
Il carico NEd + G è centrato e quindi l’area della superficie di fondazione viene calcolata a compressione semplice; si ha quindi:
A=
NEd + G
σt,am
=
331 × 103
= 1324 × 103 mm2
0,25
Essendo la lunghezza del cordolo di 1,00 m uguale al tratto di muro considerato, la sua larghezza risulta:
t=
1324 × 103
= 1324 mm ≈ 1350 mm
1000
con una sporgenza rispetto al muro:
s=
1350 − 500
= 425 mm
2
valore quest’ultimo abbastanza elevato, per cui il cordolo di fondazione verrà realizzato con due gradoni, aventi un’altezza h doppia della sporgenza s come riportato in figura, tenendo presente che esigenze pratiche portano ad arrotondare le varie dimensioni.
Si procede ora alle verifiche.
Verifica a compressione sul terreno
■
Carico trasmesso:
310,00 kN
■
Peso proprio della fondazione:
[(1,35 × 1,00 × 0,45) + (0,90 × 1,00 × 0,40)] m3 ⋅ 24 kN/m3 ⋅ 1,3(γG1) ≈
30,19 kN
Carico totale: Ntot = 340,19 kN
qEd =
Ntot 340,19 × 10
=
≈ 0,252 N/mm2 ≈ qRd,t
A
1000 × 1350
3
© SEI - 2012
8 Le fondazioni
8.3 Fondazioni continue
5
8.3.1 Fondazioni e travi rovesce
Fondazione continua su cordolo in cemento armato
3
Progettare la fondazione continua di tipo misto per il muro in mattoni pieni, spessore 40 cm, che trasmette alla
base il carico centrato N = 360 kN/m comprensivo dei coefficienti parziali; la resistenza di progetto del terreno è
di 0,30 MPa.
Il carico totale che si scarica sul terreno vale:
NEd = 360,00 kN/m
Carico trasmesso:
Peso proprio presunto della fondazione:
1
1
⋅N =
× 360 =
12
12
30,00 kN/m
Carico totale: Ntot = 390,00 kN/m
Essendo il carico centrato, l’area di base della fondazione viene calcolata a compressione semplice e si ha:
N
390 × 103
A = tot =
= 1300 × 103 mm2
qRd,t
0,30
Essendo l = 1000 mm la lunghezza della fondazione, la sua larghezza risulta:
t1 =
A
1300 × 103
=
= 1300 mm
1000
1000
con sporgenza s rispetto al muro:
s=
1300 − 400
= 450 mm
2
e un’altezza:
h = 1,50 ⋅ s = 1,50 × 45 = 67,50 cm ≈ 70 cm
La fondazione viene realizzata a gradoni con le dimensioni riportate
in figura.
Calcolo del cordolo
Ogni mensola laterale del cordolo in c.a. presenta una luce
l = 0,20 m ed è soggetta al carico:
N1 =
N
360
=
= 180 kN
2
2
che produce un momento flettente:
MEd =
1
1
⋅ N1⋅ l1 = × 180 × (0,20 × 1,05) = 18,90 kNm
2
2
Viene impiegato calcestruzzo C20/25, con fcd ≈ 11,33 N/mm2;
si assume un’altezza utile di calcolo:
d = (h − 30) cm = 200 − 30 = 170 mm
e la base b = 1000 mm:
As =
MEd
18,90 × 106
=
≈ 317,203 mm2
350,49 ⋅ d 350,49 × 170
L’armatura è costituita di 5 ∅ 10/m con As = 392,699 mm2,
cioè 1 ∅ 10 ogni 200 mm, sagomati a staffa chiusa come indicato nella figura precedente; vengono inoltre disposti
2 ∅ 10 in corrispondenza degli spigoli e 4 ∅ 8 di ripartizione.
18,90 × 106
≈ 137,48
1000
M
=
b
r=
L’armatura metallica necessaria è:
d
M
b
=
170
≈ 1,2365
137,48
© SEI - 2012
