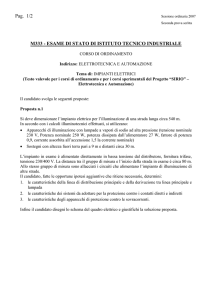

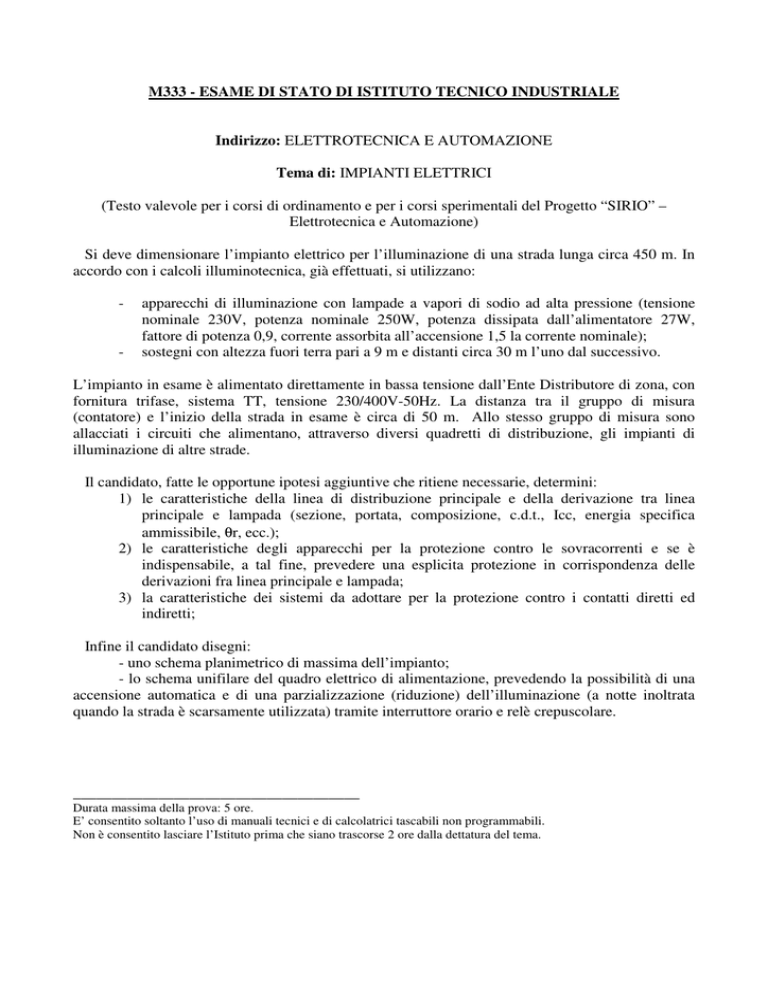

ELETTROTECNICA E AUTOMAZIONE Tema di: IMPIANTI

M333 - ESAME DI STATO DI ISTITUTO TECNICO INDUSTRIALE
Indirizzo: ELETTROTECNICA E AUTOMAZIONE
Tema di: IMPIANTI ELETTRICI
(Testo valevole per i corsi di ordinamento e per i corsi sperimentali del Progetto “SIRIO” –
Elettrotecnica e Automazione)
Si deve dimensionare l’impianto elettrico per l’illuminazione di una strada lunga circa 450 m. In
accordo con i calcoli illuminotecnica, già effettuati, si utilizzano:
-
-
apparecchi di illuminazione con lampade a vapori di sodio ad alta pressione (tensione
nominale 230V, potenza nominale 250W, potenza dissipata dall’alimentatore 27W,
fattore di potenza 0,9, corrente assorbita all’accensione 1,5 la corrente nominale);
sostegni con altezza fuori terra pari a 9 m e distanti circa 30 m l’uno dal successivo.
L’impianto in esame è alimentato direttamente in bassa tensione dall’Ente Distributore di zona, con
fornitura trifase, sistema TT, tensione 230/400V-50Hz. La distanza tra il gruppo di misura
(contatore) e l’inizio della strada in esame è circa di 50 m. Allo stesso gruppo di misura sono
allacciati i circuiti che alimentano, attraverso diversi quadretti di distribuzione, gli impianti di
illuminazione di altre strade.
Il candidato, fatte le opportune ipotesi aggiuntive che ritiene necessarie, determini:
1) le caratteristiche della linea di distribuzione principale e della derivazione tra linea
principale e lampada (sezione, portata, composizione, c.d.t., Icc, energia specifica
ammissibile, θr, ecc.);
2) le caratteristiche degli apparecchi per la protezione contro le sovracorrenti e se è
indispensabile, a tal fine, prevedere una esplicita protezione in corrispondenza delle
derivazioni fra linea principale e lampada;
3) la caratteristiche dei sistemi da adottare per la protezione contro i contatti diretti ed
indiretti;
Infine il candidato disegni:
- uno schema planimetrico di massima dell’impianto;
- lo schema unifilare del quadro elettrico di alimentazione, prevedendo la possibilità di una
accensione automatica e di una parzializzazione (riduzione) dell’illuminazione (a notte inoltrata
quando la strada è scarsamente utilizzata) tramite interruttore orario e relè crepuscolare.
_____________________________________
Durata massima della prova: 5 ore.
E’ consentito soltanto l’uso di manuali tecnici e di calcolatrici tascabili non programmabili.
Non è consentito lasciare l’Istituto prima che siano trascorse 2 ore dalla dettatura del tema.
