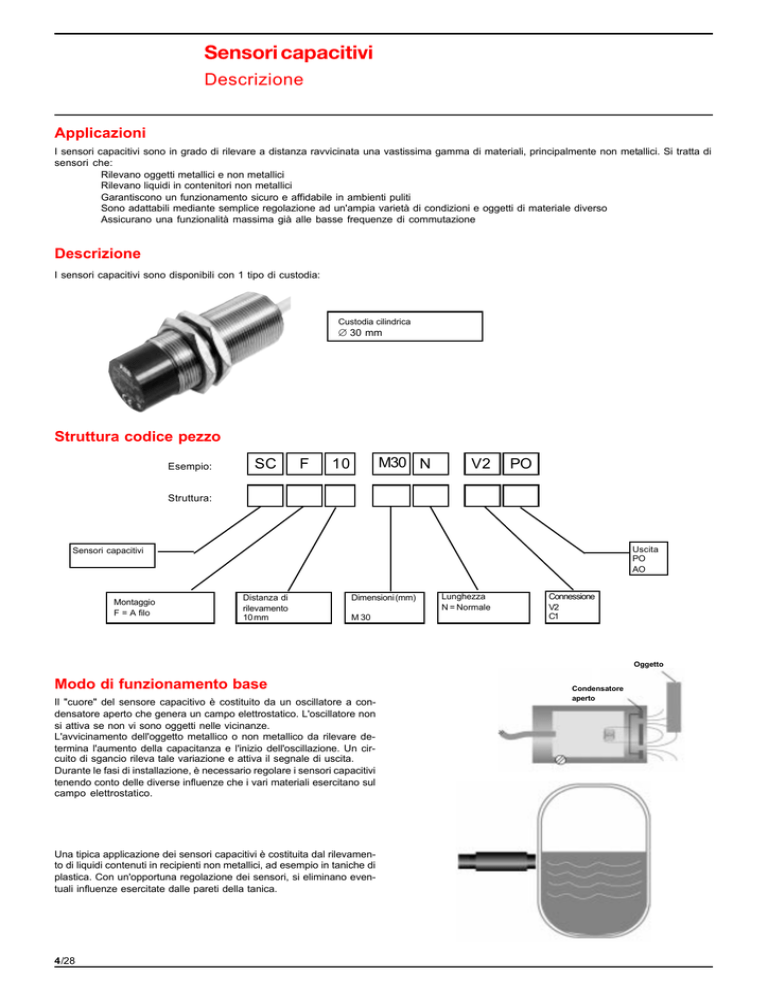

Sensori capacitivi Descrizione Applicazioni I sensori capacitivi sono in grado di rilevare a distanza ravvicinata una vastissima gamma di materiali, principalmente non metallici. Si tratta di sensori che: Rilevano oggetti metallici e non metallici Rilevano liquidi in contenitori non metallici Garantiscono un funzionamento sicuro e affidabile in ambienti puliti Sono adattabili mediante semplice regolazione ad un'ampia varietà di condizioni e oggetti di materiale diverso Assicurano una funzionalità massima già alle basse frequenze di commutazione Descrizione I sensori capacitivi sono disponibili con 1 tipo di custodia: Custodia cilindrica Æ 30 mm Struttura codice pezzo Esempio: SC F M30 N 10 V2 PO Struttura: Uscita PO AO Sensori capacitivi Montaggio F = A filo Distanza di rilevamento 10 mm Dimensioni (mm) M 30 Lunghezza N = Normale Connessione V2 C1 Oggetto Modo di funzionamento base Il "cuore" del sensore capacitivo è costituito da un oscillatore a condensatore aperto che genera un campo elettrostatico. L'oscillatore non si attiva se non vi sono oggetti nelle vicinanze. L'avvicinamento dell'oggetto metallico o non metallico da rilevare determina l'aumento della capacitanza e l'inizio dell'oscillazione. Un circuito di sgancio rileva tale variazione e attiva il segnale di uscita. Durante le fasi di installazione, è necessario regolare i sensori capacitivi tenendo conto delle diverse influenze che i vari materiali esercitano sul campo elettrostatico. Una tipica applicazione dei sensori capacitivi è costituita dal rilevamento di liquidi contenuti in recipienti non metallici, ad esempio in taniche di plastica. Con un'opportuna regolazione dei sensori, si eliminano eventuali influenze esercitate dalle pareti della tanica. 4/28 Condensatore aperto Sensori capacitivi Cilindrici Ø 30 mm - Caratteristiche tecniche Dimensioni M30x1.5 SCF10-M30N-C1-PO Dist. di lavoro S , montaggio n 10 mm a filo 10 mm a filo PNP SCF10-M30N-V2-PO SCF10-M30N-C1-PO Normalmente aperto 10 mm a filo Normalmente chiuso NA/NC NPN Normalmente aperto NA/NC Due fili in c.c. Normalmente aperto AC Normalmente aperto SCF10-M30N-V2-AO Normalmente chiuso [mm] 1 ... 10 1 ... 10 1 ... 10 r V2A - - - rA L - - - rCu - - - Tensione di esercizio [V] 10 ... 60 10 ... 60 20 ... 253 Corrente di esercizio [mA] 200 200 200 Frequenza di commutazione [Hz] 10 10 10 Corrente di alim. a vuoto [mA] 20 20 - [V] 2.8 2.8 8 impulsi impulsi no Protezione da inversione di polarità sì sì sì Indicatori LED giallo LED giallo LED giallo Coefficiente di riduzione Caduta di tensione Ud Protezione da corto circuito Uscita Tensione Temperatura di esercizio Conformità alle norme [°C] - - - -25 ... 70 -25 ... 70 -25 ... 70 EN 60947-5-2 EN 60947-5-2 EN 60947-5-2 Protezione a norma DIN 40050 IP 65 IP 65 IP 65 Connessione Cavo PVC, 2 m Connettore M12 Cavo PVC, 2 m Sezione conduttore 0,75 mm2 - 0,75 mm 2 Acciaio di alta qualità Acciaio di alta qualità PBT (Crastin) PBT (Crastin) PBT (Crastin) Disegno No. LS100018 LS100019 LS100018 LS100019 Acciaio di alta qualità Superficie di rilevamento LS100018 Materiale custodia LS100018 NA/NC Dist. di lavoro assicurata Sa 4/29
