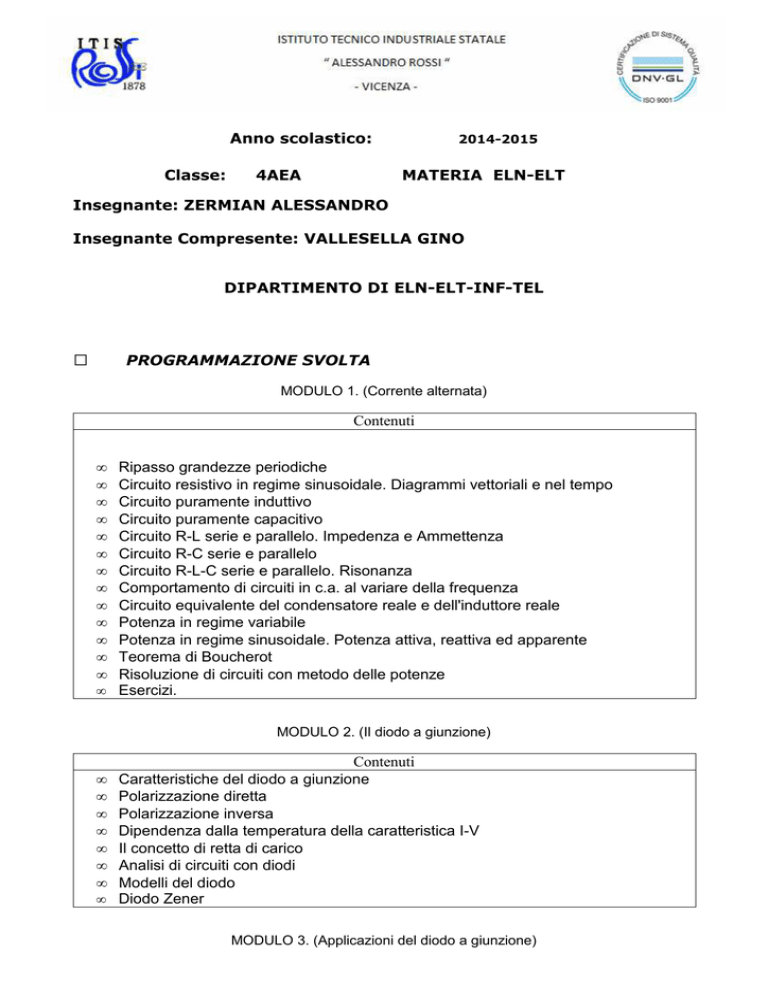

Anno scolastico: Classe: 4AEA 2014-2015 MATERIA ELN-ELT Insegnante: ZERMIAN ALESSANDRO Insegnante Compresente: VALLESELLA GINO DIPARTIMENTO DI ELN-ELT-INF-TEL PROGRAMMAZIONE SVOLTA MODULO 1. (Corrente alternata) Contenuti • • • • • • • • • • • • • • Ripasso grandezze periodiche Circuito resistivo in regime sinusoidale. Diagrammi vettoriali e nel tempo Circuito puramente induttivo Circuito puramente capacitivo Circuito R-L serie e parallelo. Impedenza e Ammettenza Circuito R-C serie e parallelo Circuito R-L-C serie e parallelo. Risonanza Comportamento di circuiti in c.a. al variare della frequenza Circuito equivalente del condensatore reale e dell'induttore reale Potenza in regime variabile Potenza in regime sinusoidale. Potenza attiva, reattiva ed apparente Teorema di Boucherot Risoluzione di circuiti con metodo delle potenze Esercizi. MODULO 2. (Il diodo a giunzione) • • • • • • • • Contenuti Caratteristiche del diodo a giunzione Polarizzazione diretta Polarizzazione inversa Dipendenza dalla temperatura della caratteristica I-V Il concetto di retta di carico Analisi di circuiti con diodi Modelli del diodo Diodo Zener MODULO 3. (Applicazioni del diodo a giunzione) Contenuti • • • • • • Circuiti di taglio e vincolo Circuiti limitaori a soglia singola Circuiti limitatori a soglia doppia Circuiti di rettificazione Filtraggio Esercizi MODULO 4 (Il transistor BJT) Contenuti • • • • • • • • • • • Teoria dei quadripoli Struttura del BJT Zone di funzionamento del BJT Curve caratteristiche Caratteristiche di uscita Polarizzazione del BJT Polarizzazione fissa Polarizzazione automatica Polarizzazione di un BJT pnp Il BJT come interuttore Esercizi MODULO 5 (Circuiti amplificatori a BJT) • • • • • • • • Contenuti Amplificazione e distorsione nei circuiti a BJT Modelli di piccolo segnale del BJT Modelli a parametri ibridi Schema generale di un amplificatore Configurazione a emettitore comune (CE) Configurazione a collettore comune (CC) Configurazione a doppio carico Esercizi MODULO 6 (Risposta in frequenza) • • • • • Contenuti Richiami sulla funzione di trasferimento Richiami sui diagrammi di Bode Teorema della risposta in frequenza Diagrammi di Bode della risposta in frequenza (guadagno statico, zeri e poli nell'origine, poli reali negativi, coppie di poli complessi coniugati) Esercizi MODULO 7 (Filtri passivi) Contenuti • • • • • • • Classificazione dei circuiti filtranti Filtri ideali e filtri reali Filtro passivo passa basso Filtro passivo passa alto Filtro passivo passa banda Filtro arresta banda Esercizi MODULO 8 (Applicazioni lineari dell'AO) Contenuti • • • • • • • • • • • • • • • Cenni storici Struttura dell'AO Amplificatore operazionale ideale Amplificatore non invertente Inseguitore di tensione Amplificatore invertente Amplificatore sommatore (invertente e non invertente) Amplificatore differenziale Amplificatore per strumentazione Circuito integratore Circuito derivatore Convertitore IVC Convertitore tensione-corrente Circuito amplificatore di corrente Esercizi MODULO 9 (Laboratorio) • • • • • • Contenuti Misura in c.a. su carico RL Introduzione all'uso dell'oscilloscopio Inserzione Aron Inserzione Righi Inserzione Barbagelata Simulazione di circuiti elettronici mediante software Multisim • INDICAZIONI PER LE VACANZE (se previste dal docente) Per tutti gli allievi: Studiare e ripassare il modulo 8 (Amplificatore Operazionale) perché oggetto della prima verifica del prossimo anno scolastico. Per gli allievi con giudizio sospeso: Concentrare lo studio sui moduli da recuperare attenendosi scrupolosamente a quanto fatto a lezione. Consultare quindi il proprio quaderno per rifare gli esercizi proposti nel corso dell'anno scolastico. • TIPOLOGIA DI PROVA DI RECUPERO FINALE ( indicare scritto/grafico, orale, pratico cliccando nel riquadro (X) scritto ( ) orale L’insegnante ( ) pratico Zermian Alessandro L’insegnante compresente Vallesella Gino
