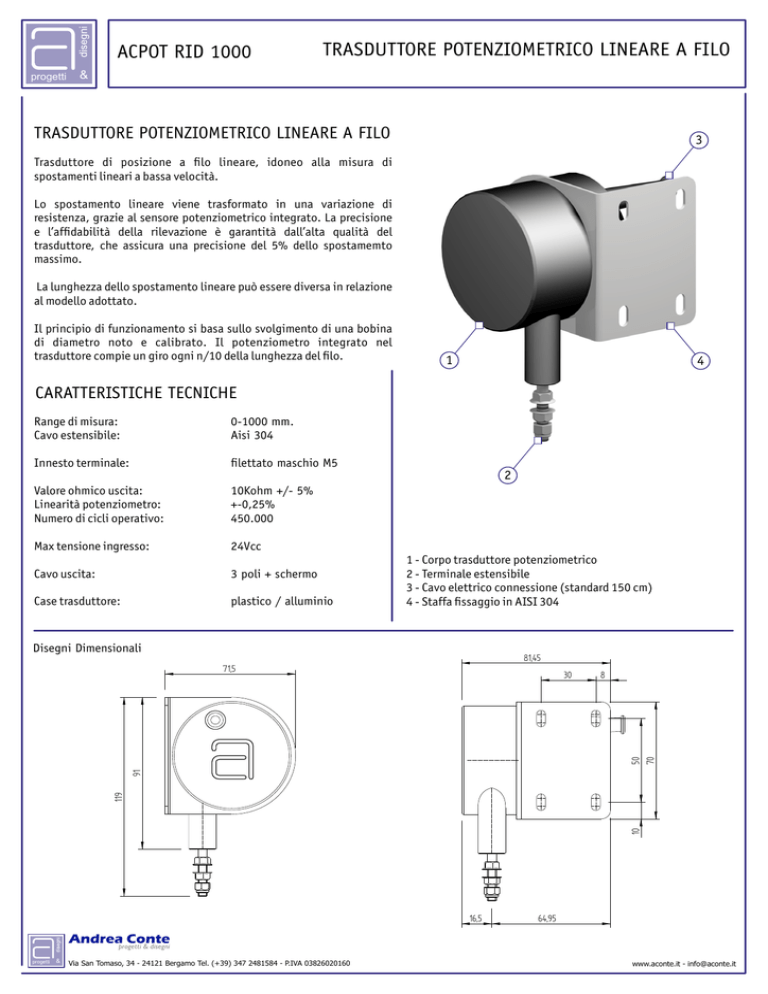

ACPOT RID 1000
TRASDUTTORE POTENZIOMETRICO LINEARE A FILO
&
TRASDUTTORE POTENZIOMETRICO LINEARE A FILO
3
Trasduttore di posizione a filo lineare, idoneo alla misura di
spostamenti lineari a bassa velocità.
Lo spostamento lineare viene trasformato in una variazione di
resistenza, grazie al sensore potenziometrico integrato. La precisione
e l’affidabilità della rilevazione è garantità dall’alta qualità del
trasduttore, che assicura una precisione del 5% dello spostamemto
massimo.
La lunghezza dello spostamento lineare può essere diversa in relazione
al modello adottato.
Il principio di funzionamento si basa sullo svolgimento di una bobina
di diametro noto e calibrato. Il potenziometro integrato nel
trasduttore compie un giro ogni n/10 della lunghezza del filo.
1
4
CARATTERISTICHE TECNICHE
Range di misura:
Cavo estensibile:
0-1000 mm.
Aisi 304
Innesto terminale:
filettato maschio M5
Valore ohmico uscita:
Linearità potenziometro:
Numero di cicli operativo:
10Kohm +/- 5%
+-0,25%
450.000
Max tensione ingresso:
24Vcc
Cavo uscita:
3 poli + schermo
Case trasduttore:
plastico / alluminio
2
1 - Corpo trasduttore potenziometrico
2 - Terminale estensibile
3 - Cavo elettrico connessione (standard 150 cm)
4 - Staffa fissaggio in AISI 304
Disegni Dimensionali
81,45
71,5
8
10
119
91
50
70
30
progetti
disegni
16,5
Andreaprogetti
Conte
& disegni
&
Via San Tomaso, 34 - 24121 Bergamo Tel. (+39) 347 2481584 - P.IVA 03826020160
64,95
www.aconte.it - [email protected]
