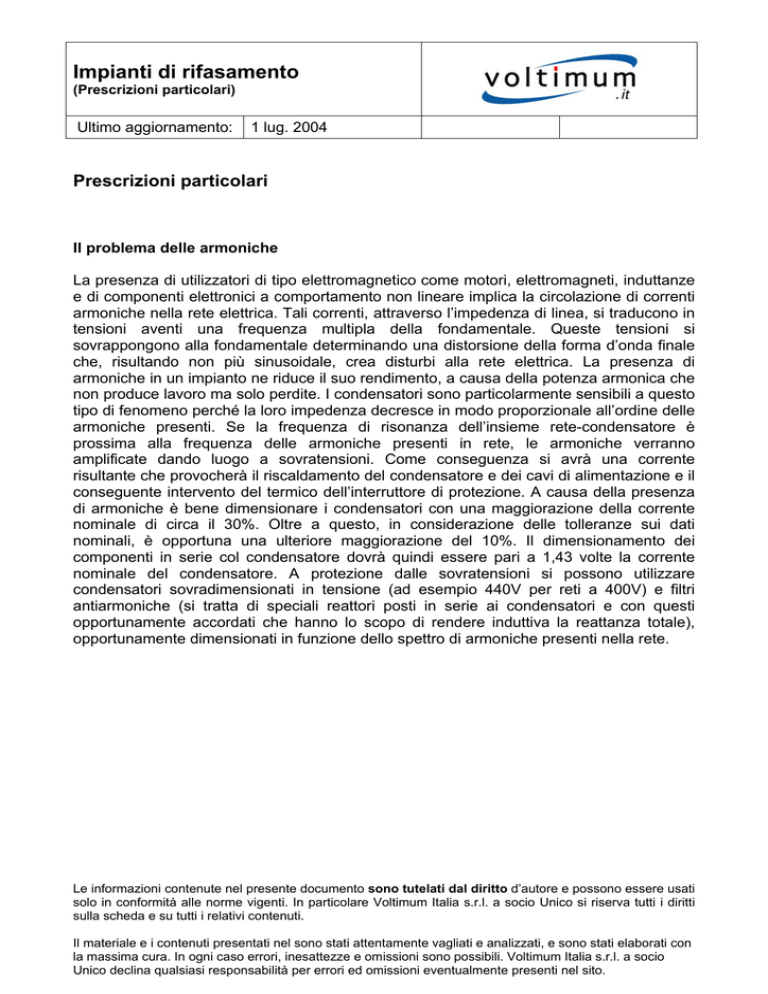

Impianti di rifasamento

Impianti di rifasamento
(Prescrizioni particolari)
Ultimo aggiornamento:
1 lug. 2004
Prescrizioni particolari
Il problema delle armoniche
La presenza di utilizzatori di tipo elettromagnetico come motori, elettromagneti, induttanze
e di componenti elettronici a comportamento non lineare implica la circolazione di correnti
armoniche nella rete elettrica. Tali correnti, attraverso l’impedenza di linea, si traducono in
tensioni aventi una frequenza multipla della fondamentale. Queste tensioni si
sovrappongono alla fondamentale determinando una distorsione della forma d’onda finale
che, risultando non più sinusoidale, crea disturbi alla rete elettrica. La presenza di
armoniche in un impianto ne riduce il suo rendimento, a causa della potenza armonica che
non produce lavoro ma solo perdite. I condensatori sono particolarmente sensibili a questo
tipo di fenomeno perché la loro impedenza decresce in modo proporzionale all’ordine delle
armoniche presenti. Se la frequenza di risonanza dell’insieme rete-condensatore è
prossima alla frequenza delle armoniche presenti in rete, le armoniche verranno
amplificate dando luogo a sovratensioni. Come conseguenza si avrà una corrente
risultante che provocherà il riscaldamento del condensatore e dei cavi di alimentazione e il
conseguente intervento del termico dell’interruttore di protezione. A causa della presenza
di armoniche è bene dimensionare i condensatori con una maggiorazione della corrente
nominale di circa il 30%. Oltre a questo, in considerazione delle tolleranze sui dati
nominali, è opportuna una ulteriore maggiorazione del 10%. Il dimensionamento dei
componenti in serie col condensatore dovrà quindi essere pari a 1,43 volte la corrente
nominale del condensatore. A protezione dalle sovratensioni si possono utilizzare
condensatori sovradimensionati in tensione (ad esempio 440V per reti a 400V) e filtri
antiarmoniche (si tratta di speciali reattori posti in serie ai condensatori e con questi
opportunamente accordati che hanno lo scopo di rendere induttiva la reattanza totale),
opportunamente dimensionati in funzione dello spettro di armoniche presenti nella rete.
