Considerazioni sui Materiali Cementati

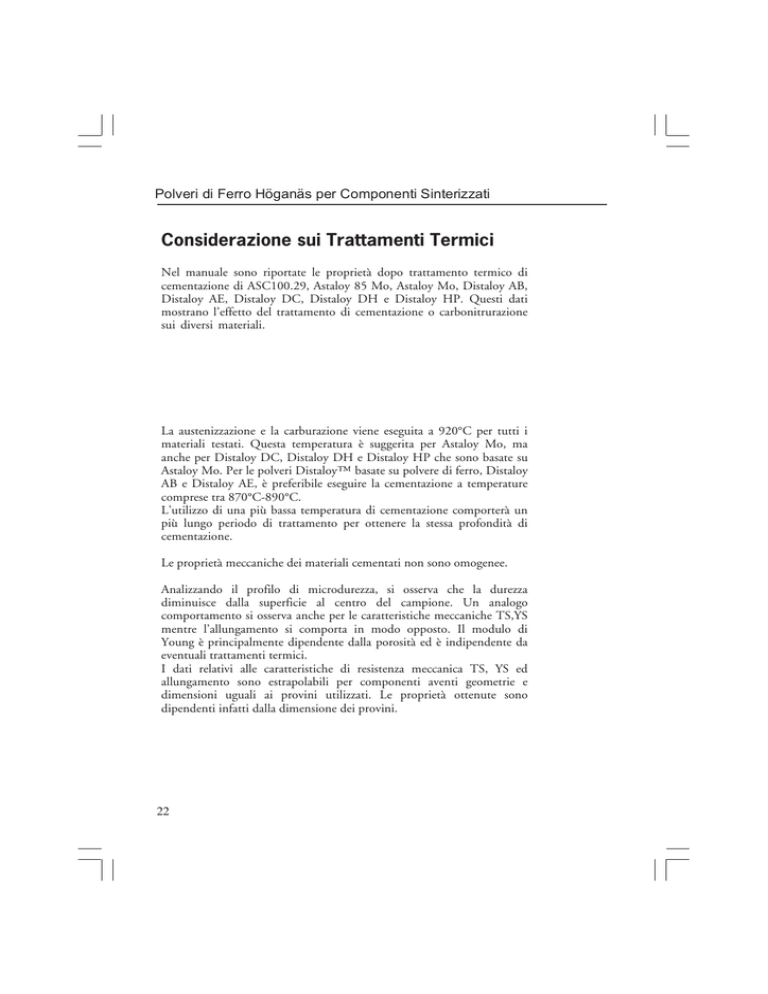

Polveri di Ferro Höganäs per Componenti Sinterizzati
Considerazione sui Trattamenti Termici
Nel manuale sono riportate le proprietà dopo trattamento termico di
cementazione di ASC100.29, Astaloy 85 Mo, Astaloy Mo, Distaloy AB,
Distaloy AE, Distaloy DC, Distaloy DH e Distaloy HP. Questi dati
mostrano l’effetto del trattamento di cementazione o carbonitrurazione
sui diversi materiali.
La austenizzazione e la carburazione viene eseguita a 920°C per tutti i
materiali testati. Questa temperatura è suggerita per Astaloy Mo, ma
anche per Distaloy DC, Distaloy DH e Distaloy HP che sono basate su
Astaloy Mo. Per le polveri Distaloy™ basate su polvere di ferro, Distaloy
AB e Distaloy AE, è preferibile eseguire la cementazione a temperature
comprese tra 870°C-890°C.
L’utilizzo di una più bassa temperatura di cementazione comporterà un
più lungo periodo di trattamento per ottenere la stessa profondità di
cementazione.
Le proprietà meccaniche dei materiali cementati non sono omogenee.
Analizzando il profilo di microdurezza, si osserva che la durezza
diminuisce dalla superficie al centro del campione. Un analogo
comportamento si osserva anche per le caratteristiche meccaniche TS,YS
mentre l’allungamento si comporta in modo opposto. Il modulo di
Young è principalmente dipendente dalla porosità ed è indipendente da
eventuali trattamenti termici.
I dati relativi alle caratteristiche di resistenza meccanica TS, YS ed
allungamento sono estrapolabili per componenti aventi geometrie e
dimensioni uguali ai provini utilizzati. Le proprietà ottenute sono
dipendenti infatti dalla dimensione dei provini.
22
