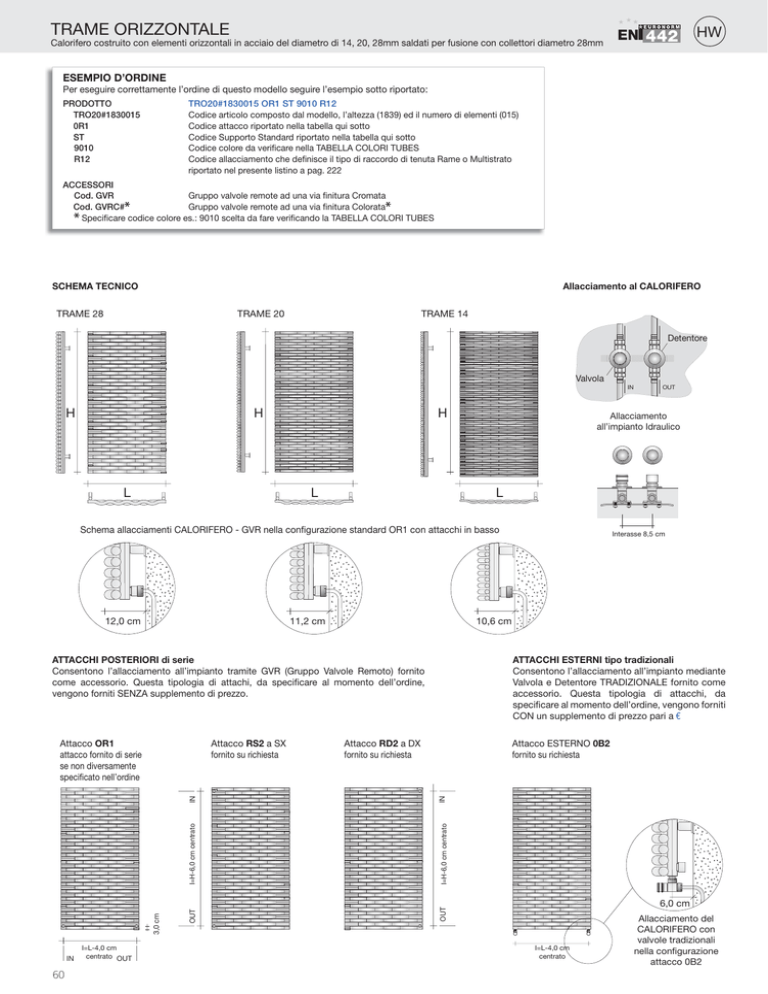

trame orizzontale

TRAME ORIZZONTALE
HW
Calorifero costruito con elementi orizzontali in acciaio del diametro di 14, 20, 28mm saldati per fusione con collettori diametro 28mm
ESEMPIO D’ORDINE
Per eseguire correttamente l’ordine di questo modello seguire l’esempio sotto riportato:
PRODOTTO
TRO20#1830015
0R1
ST
9010
R12
TRO20#1830015 OR1 ST 9010 R12
Codice articolo composto dal modello, l’altezza (1839) ed il numero di elementi (015)
Codice attacco riportato nella tabella qui sotto
Codice Supporto Standard riportato nella tabella qui sotto
Codice colore da verificare nella TABELLA COLORI TUBES
Codice allacciamento che definisce il tipo di raccordo di tenuta Rame o Multistrato
riportato nel presente listino a pag. 222
ACCESSORI
Cod. GVR
Gruppo valvole remote ad una via finitura Cromata
Gruppo valvole remote ad una via finitura Colorata
Cod. GVRC#
Specificare codice colore es.: 9010 scelta da fare verificando la TABELLA COLORI TUBES
SCHEMA TECNICO
Allacciamento al CALORIFERO
TRAME 20
TRAME 28
TRAME 14
Detentore
Valvola
IN
H
H
L
H
L
Allacciamento
all’impianto Idraulico
L
Schema allacciamenti CALORIFERO - GVR nella configurazione standard OR1 con attacchi in basso
12,0 cm
ATTACCHI POSTERIORI di serie
Consentono l’allacciamento all’impianto tramite GVR (Gruppo Valvole Remoto) fornito
come accessorio. Questa tipologia di attachi, da specificare al momento dell’ordine,
vengono forniti SENZA supplemento di prezzo.
IN
60
I=L-4,0 cm
centrato OUT
ATTACCHI ESTERNI tipo tradizionali
Consentono l’allacciamento all’impianto mediante
Valvola e Detentore TRADIZIONALE fornito come
accessorio. Questa tipologia di attacchi, da
specificare al momento dell’ordine, vengono forniti
CON un supplemento di prezzo pari a €
6,0 cm
IN
OUT
I=H-6,0 cm centrato
Attacco ESTERNO 0B2
fornito su richiesta
IN
Attacco RD2 a DX
fornito su richiesta
I=H-6,0 cm centrato
OUT
3,0 cm
Attacco RS2 a SX
fornito su richiesta
Interasse 8,5 cm
10,6 cm
11,2 cm
Attacco OR1
attacco fornito di serie
se non diversamente
specificato nell’ordine
OUT
I=L-4,0 cm
centrato
Allacciamento del
CALORIFERO con
valvole tradizionali
nella configurazione
attacco 0B2
TRAME ORIZZONTALE
HW
Calorifero costruito con elementi orizzontali in acciaio del diametro di 14, 20, 28mm saldati per fusione con collettori diametro 28mm
TRAME 14
Larghezza
N°
elementi
Altezza
(cm)
21
31
43
47
53
69
79
89
95
103
40,0
59,0
81,8
89,4
100,8
131,2
150,2
169,2
180,6
195,8
Watt
ΔT
50°C
342
464
606
653
723
914
1036
1161
1237
1341
52,5
Watt
ΔT
30°C
186
255
336
361
400
503
564
626
662
712
Watt
ΔT
50°C
339
479
614
680
745
903
1057
1177
1236
1295
52,5
Watt
ΔT
30°C
184
260
334
371
408
498
576
635
663
692
Watt
ΔT
50°C
343
475
604
688
897
1064
1148
1232
1317
52,5
Watt
ΔT
30°C
186
254
329
376
492
576
618
659
700
Prezzo
(€)
Watt
ΔT
50°C
437
592
773
883
923
1166
1322
1481
1579
1712
67
Watt
ΔT
30°C
237
325
428
489
510
641
720
798
845
909
Watt
ΔT
50°C
432
611
784
868
950
1153
1349
1502
1578
1653
67
Watt
ΔT
30°C
235
332
426
474
521
636
735
810
847
883
Watt
ΔT
50°C
438
606
770
878
1145
1358
1465
1573
1681
67
Watt
ΔT
30°C
237
324
419
479
628
735
788
841
893
Prezzo
(€)
Watt
ΔT
50°C
626
849
1108
1194
1323
1671
1894
96
Watt
ΔT
30°C
340
466
614
661
732
919
1031
Watt
ΔT
50°C
619
876
1123
1243
1362
1652
1933
96
Watt
ΔT
30°C
336
476
611
679
747
911
1053
Watt
ΔT
50°C
627
869
1104
1258
1640
1946
96
Watt
ΔT
30°C
339
465
601
687
899
1054
Prezzo
(€)
Watt
ΔT
50°C
815
1105
1443
1555
1723
125
Watt
ΔT
30°C
442
607
799
861
953
Watt
ΔT
50°C
806
1141
1462
1619
1773
125
Watt
ΔT
30°C
438
620
795
884
972
Watt
ΔT
50°C
816
1131
1437
1638
2136
125
Watt
ΔT
30°C
442
605
782
895
1171
Prezzo
(€)
Watt
ΔT
50°C
1004
1361
1777
1915
2122
154
Watt
ΔT
30°C
545
747
984
1060
1174
Watt
ΔT
50°C
993
1405
1801
1994
2185
154
Watt
ΔT
30°C
540
763
979
1089
1198
Watt
ΔT
50°C
1006
1394
1770
2018
154
Watt
ΔT
30°C
544
746
963
1102
Prezzo
(€)
TRAME 20
Larghezza
N°
elementi
Altezza
(cm)
17
25
33
37
41
51
61
69
73
77
42,0
62,0
82,0
92,0
102,0
127,0
152,0
172,0
182,0
192,0
Prezzo
(€)
Prezzo
(€)
Prezzo
(€)
Prezzo
(€)
Prezzo
(€)
Watt
ΔT
50°C
1180
1670
183
Watt
ΔT
30°C
641
907
Watt
ΔT
50°C
1195
1656
183
Watt
ΔT
30°C
647
886
Prezzo
(€)
Watt
ΔT
50°C
1254
1788
197,5
Watt
Prezzo
ΔT
(€)
30°C
681
971
Watt
ΔT
50°C
1280
1774
197,5
Watt
Prezzo
ΔT
(€)
30°C
693
949
TRAME 28
Larghezza
N°
elementi
Altezza
(cm)
13
19
25
29
39
47
51
55
59
42,4
62,2
82,0
95,2
128,2
154,6
167,8
181,0
194,2
Prezzo
(€)
Prezzo
(€)
Prezzo
(€)
Prezzo
(€)
Prezzo
(€)
Prezzo
(€)
SUPPLEMENTI COLORE (vedi tabella colori TUBES ufficiale)
I supplementi colore sono calcolati sulla base del Bianco standard (Cat. C0), per le altre categorie valgono i sotto riportati supplementi:
Categoria C1 e C2 +10%
Categoria C3
+20%
RAL fuori tabella
+30%
A Campione
Richiedere fattibilità e preventivo
Colorazione non disponibile: GRCR
VALVOLE Standard (Per Valvole e Detentori, Termostatizzabili, Termostatiche, Monotubo, Bitubo, Inox e le testine Termostatiche consultare a pag. 217 - 218 - 219 - 220)
cod.
cod.
Descrizione
Z1TLNR#ANR129010 Coppia Valvola+Detentore ValCOLOR
Angolo Rame 1/2” Ral 9010 Bianco
Standard Lucido
Descrizione
Prezzo
€
GVR#
Gruppo Valvola_Detentore
INCASSO a collegamento
remoto Finitura CROMO
Prezzo
€
Z1RAC#R12CRO
N°02 Raccordi di tenuta rame diam. 12
mm x coppia V+D ValCOLOR finitura
Cromato
€
GVRC#
Gruppo Valvola_Detentore
INCASSO a collegamento
remoto Finitura COLORE
€
ZRCF#
Kit Rosette copriforo per scaldasalviette
€
61
TRAME ORIZZONTALE Elettrico
HW EL MX
Calorifero costruito con elementi orizzontali in acciaio del diametro di 14, 20, 28mm saldati per fusione con collettori diametro 28mm
ESEMPIO D’ORDINE
Per eseguire correttamente l’ordine di questo modello seguire l’esempio sotto riportato:
PRODOTTO
TRO20E#0525 0430
A2 (KA2 x misto)
ST
9010
Collegamenti Wireless
TRO20E#0525 0420 A2 ST 9010
Codice articolo composto dal modello, larghezza (0525mm) ed altezza (0430mm)
Codice della resistenza riportato nella tabella a fianco
Codice Supporto Standard, unico disponibile per versione Elettrica e Mista
Codice colore da verificare nella TABELLA COLORI TUBES
ACCESSORI versione ELETTRICA/MISTA (solo per resistenze standard STD)
ZRF004
Kit Termostato ambiente Wireless
Oppure ZRF005
Kit Cronotermostato digitale portatile programmabile Wireless
ACCESSORI per versione MISTA con attacchi posteriori
Cod. GVR
Gruppo valvole remote ad una via finitura Cromata
Gruppo valvole remote ad una via finitura Colorata
Cod. GVRC#
Specificare codice colore es.: 9010 scelta da fare verificando la TABELLA COLORI TUBES
Per le altre tipologie di Valvole consultare la tabella riportata a pag. 217 - 218 - 219 - 220.
TRAME 20
TRAME 28
TRAME 14
+
-
Termostato
ambiente Wireless
Cronotermostato digitale
portatile Wireless
ZRF004
ZRF005
Modalità di allacciamento alla rete Elettrica
Ricevitore
Ricevitore radio
(fornito con ZRF004 o ZRF005)
62
6,5 cm
Elettrico con
Termostato Ambiente
7,5 cm
Elettrico Standard
Interruttore remoto
(non fornito)
Presa elettrica diretta
(non fornito)
TRAME ORIZZONTALE Elettrico
Calorifero costruito con elementi orizzontali in acciaio del diametro di 14, 20, 28mm saldati per fusione con collettori diametro 28mm
EL
La versione elettrica viene realizzata con la resistenza standard tradizionale, la versione con nuovo terminale sarà disponibile da Giugno 2014 con un supplemento
di prezzo pari a 18 euro indipendentemente da colore e/o finitura.
TRAME 14 elettrico
Modello
TRO14E#05250400
TRO14E#05250818
TRO14E#05251312
TRO14E#05251806
H
(cm)
L
(cm)
Resistenza elettrica
Watt
40,0
81,8
131,2
180,6
52,5
52,5
52,5
52,5
300
600
900
1200
H
(cm)
L
(cm)
Resistenza elettrica
Watt
42,0
82,0
127,0
182,0
52,5
52,5
52,5
52,5
300
600
900
1200
H
(cm)
L
(cm)
Resistenza elettrica
Watt
42,4
82,0
128,2
181,0
52,5
52,5
52,5
52,5
300
600
900
1200
Categoria C0
Bianco standard (€)
TRAME 20 elettrico
Modello
TRO20E#05250420
TRO20E#05250820
TRO20E#05251270
TRO20E#05251820
Categoria C0
Bianco standard (€)
TRAME 28 elettrico
Modello
TRO28E#05250424
TRO28E#05250820
TRO28E#05251282
TRO28E#05251810
Categoria C0
Bianco standard (€)
SUPPLEMENTI COLORE E FINITURE (vedi tabella colori TUBES ufficiale)
I supplementi colore sono calcolati sulla base del Bianco standard (Cat. C0), per le altre categorie valgono i sotto riportati supplementi:
Categoria C1 e C2 +10%
Categoria C3
+20%
RAL fuori tabella
+30%
Finiture Galvaniche: NON disponibili
Colorazione non disponibile: GRCR
TERMOSTATI WIRELESS
Codice
Descrizione
Prezzo
(€)
ZRF004
ZRF005
Kit Termostato ambiente wireless da muro (collegamento senza fili) + Ricevitore
Kit Cronotermostato digitale portatile con programmazione settimanale funzionamento wireless + Ricevitore
TABELLA CODICI / PREZZI RESISTENZE ELETTRICHE PER VERSIONE ELETTRICA E MISTA
Modello
Standard (STD) cavo Bianco
Standard (STD) cavo Grigio
Termostato ambiente Bianco
Termostato ambiente Grigio
Termostato Radiatore Bianco
Termostato Radiatore Cromo
Terminale bianco
Terminale grigio
Terminale cromo
300 W
Codice resistenza
Per Elettrico Per Misto
A2
KA2
G2
KG2
A5
KA5
A7
KA7
N1
N.D.
N5
N.D.
U1
KU1
V1
KV1
Z1
KZ1
Prezzo
(€)
600 W
Codice resistenza
Per Elettrico Per Misto
B2
KB2
H2
KH2
B5
KB5
B7
KB7
N2
N.D.
N6
N.D.
U2
KU2
V2
KV2
Z2
KZ2
Prezzo
(€)
900 W
Codice resistenza
Per Elettrico Per Misto
C2
KC2
I2
KI2
C5
KC5
C7
KC7
N3
N.D.
N7
N.D.
U3
KU3
V3
KV3
Z3
KZ3
Prezzo
(€)
1200 W
Codice resistenza
Per Elettrico Per Misto
D2
KD2
L2
KL2
D5
KD5
D7
KD7
N4
N.D.
N8
N.D.
U4
KU4
V4
KV4
Z4
KZ4
Prezzo
(€)
63
TRAME ORIZZONTALE Misto
HW EL MX
Calorifero costruito con elementi orizzontali in acciaio del diametro di 14, 20, 28mm saldati per fusione con collettori diametro 28mm
ESEMPIO D’ORDINE
Per eseguire correttamente l’ordine di questo modello seguire l’esempio sotto riportato:
PRODOTTO
TRO20E#0525 0430
A2 (KA2 x misto)
ST
9010
TRO20E#0525 0420 A2 ST 9010
Codice articolo composto dal modello, larghezza (0525mm) ed altezza (0430mm)
Codice della resistenza riportato nella tabella a fianco
Codice Supporto Standard, unico disponibile per versione Elettrica e Mista
Codice colore da verificare nella TABELLA COLORI TUBES
ACCESSORI versione ELETTRICA/MISTA (solo per resistenze standard STD)
ZRF004
Kit Termostato ambiente Wireless
Oppure ZRF005
Kit Cronotermostato digitale portatile programmabile Wireless
ACCESSORI per versione MISTA con attacchi posteriori
Cod. GVR
Gruppo valvole remote ad una via finitura Cromata
Gruppo valvole remote ad una via finitura Colorata
Cod. GVRC#
Specificare codice colore es.: 9010 scelta da fare verificando la TABELLA COLORI TUBES
Per le altre tipologie di Valvole consultare la tabella riportata a pag. 217 - 218 - 219 - 220.
TRAME 28
Collegamenti Wireless
TRAME 20
TRAME 14
+
-
Termostato
ambiente Wireless
Cronotermostato digitale
portatile Wireless
ZRF004
ZRF005
Modalità di allacciamento alla rete Elettrica
Ricevitore
Ricevitore radio
(fornito con ZRF004 o ZRF005)
Misto con Kit e
Attacchi esterni
3,0 cm
7,2 cm
7,5 cm
7,5 cm 7,2 cm
Misto Standard con
Attacchi Posteriori
I=41,3 cm
IN
OUT
IN
6,5 cm
3,0 cm
11,5 cm
I=41,3 cm
64
OUT
Misto con Termostato
ambiente e Attacchi
Posteriori
6,5 cm 7,2 cm
Misto con Kit,
Termostato ambiente
e Attacchi esterni
I=L-4,0 cm
centrato
I=L-4,0 cm
centrato
Interruttore remoto
(non fornito)
Presa elettrica diretta
(non fornito)
TRAME ORIZZONTALE Misto (elettrico-Idraulico)
MX
Calorifero costruito con elementi orizzontali in acciaio del diametro di 14, 20, 28mm saldati per fusione con collettori diametro 28mm
La versione elettrica viene realizzata con la resistenza standard tradizionale, la versione con nuovo terminale sarà disponibile da Giugno 2014 con un supplemento di prezzo pari a
18 euro indipendentemente da colore e/o finitura.
TRAME 14 misto STANDARD
Modello
TRO14MS#05250400
TRO14MS#05250818
TRO14MS#05251312
TRO14MS#05251806
H
(cm)
40,0
81,8
131,2
180,6
L
(cm)
52,5
Resistenza elettrica
Watt
300
600
900
1200
Resa termica
Resa termica
Watt ΔT 30°C
Watt ΔT 50°C
186
336
503
662
342
606
914
1237
H
(cm)
42,0
82,0
127,0
182,0
L
(cm)
52,5
Resistenza elettrica
Watt
300
600
900
1200
Resa termica
Resa termica
Watt ΔT 30°C
Watt ΔT 50°C
184
334
498
663
339
614
903
1236
H
(cm)
42,4
82,0
128,2
181,0
L
(cm)
52,5
Resistenza elettrica
Watt
300
600
900
1200
Resa termica
Resa termica
Watt ΔT 30°C
Watt ΔT 50°C
186
329
492
659
343
604
897
1232
H
(cm)
40,0
81,8
131,2
180,6
L
(cm)
52,5
Resistenza elettrica
Watt
300
600
900
1200
Resa termica
Resa termica
Watt ΔT 30°C
Watt ΔT 50°C
186
336
503
662
342
606
914
1237
H
(cm)
42,0
82,0
127,0
182,0
L
(cm)
52,5
Resistenza elettrica
Watt
300
600
900
1200
Resa termica
Resa termica
Watt ΔT 30°C
Watt ΔT 50°C
184
334
498
663
339
614
903
1236
H
(cm)
42,4
82,0
128,2
181,0
L
(cm)
52,5
Resistenza elettrica
Watt
300
600
900
1200
Resa termica
Resa termica
Watt ΔT 30°C
Watt ΔT 50°C
186
329
492
659
343
604
897
1232
Categoria C0
Bianco standard (€)
Categoria C1/C2
(€)
Categoria C3
(€)
Categoria C0
Bianco standard (€)
Categoria C1/C2
(€)
Categoria C3
(€)
Categoria C0
Bianco standard (€)
Categoria C1/C2
(€)
Categoria C3
(€)
Categoria C0
Bianco standard (€)
Categoria C1/C2
(€)
Categoria C3
(€)
Categoria C0
Bianco standard (€)
Categoria C1/C2
(€)
Categoria C3
(€)
Categoria C0
Bianco standard (€)
Categoria C1/C2
(€)
Categoria C3
(€)
TRAME 20 misto STANDARD
Modello
TRO20MS#05250420
TRO20MS#05250820
TRO20MS#05251270
TRO20MS#05251820
TRAME 28 misto STANDARD
Modello
TRO28MS#05250424
TRO28MS#05250820
TRO28MS#05251282
TRO28MS#05251810
TRAME 14 misto CON KIT
Modello
TRO14MK#05250400
TRO14MK#05250818
TRO14MK#05251312
TRO14MK#05251806
TRAME 20 misto CON KIT
Modello
TRO20MK#05250420
TRO20MK#05250820
TRO20MK#05251270
TRO20MK#05251820
TRAME 28 misto CON KIT
Modello
TRO28MK#05250424
TRO28MK#05250820
TRO28MK#05251282
TRO28MK#05251810
SUPPLEMENTI COLORE E FINITURE (vedi tabella colori TUBES ufficiale)
I supplementi colore sono calcolati sulla base del Bianco standard (Cat. C0), per le altre categorie valgono i sotto riportati supplementi:
Categoria C1 e C2 +10%
Categoria C3
+20%
RAL fuori tabella
+30%
Finiture Galvaniche: NON disponibiliColorazione non disponibile: GRCR
TERMOSTATI WIRELESS
Codice
ZRF004
ZRF005
Descrizione
Kit Termostato ambiente wireless da muro (collegamento senza fili) + Ricevitore
Kit Cronotermostato digitale portatile con programmazione settimanale funzionamento wireless + Ricevitore
Prezzo (€)
TABELLA CODICI / PREZZI RESISTENZE ELETTRICHE PER VERSIONE ELETTRICA E MISTA
Modello
Standard (STD) cavo Bianco
Standard (STD) cavo Grigio
Termostato ambiente Bianco
Termostato ambiente Grigio
Termostato Radiatore Bianco
Termostato Radiatore Cromo
Terminale bianco
Terminale grigio
Terminale cromo
300 W
Codice resistenza
Per Elettrico Per Misto
A2
KA2
G2
KG2
A5
KA5
A7
KA7
N1
N.D.
N5
N.D.
U1
KU1
V1
KV1
Z1
KZ1
Prezzo
(€)
600 W
Codice resistenza
Per Elettrico Per Misto
B2
KB2
H2
KH2
B5
KB5
B7
KB7
N2
N.D.
N6
N.D.
U2
KU2
V2
KV2
Z2
KZ2
Prezzo
(€)
900 W
Codice resistenza
Per Elettrico Per Misto
C2
KC2
I2
KI2
C5
KC5
C7
KC7
N3
N.D.
N7
N.D.
U3
KU3
V3
KV3
Z3
KZ3
Prezzo
(€)
1200 W
Codice resistenza
Per Elettrico Per Misto
D2
KD2
L2
KL2
D5
KD5
D7
KD7
N4
N.D.
N8
N.D.
U4
KU4
V4
KV4
Z4
KZ4
Prezzo
(€)
VALVOLE Standard (Per Valvole e Detentori, Termostatizzabili, Termostatiche, Monotubo, Bitubo, Inox e le testine Termostatiche consultare a pag. 217 - 218 - 219 - 220)
cod.
cod.
Descrizione
Z1TLNR#ANR129010 Coppia Valvola+Detentore ValCOLOR
Angolo Rame 1/2” Ral 9010 Bianco
Standard Lucido
Descrizione
Prezzo
€
GVR#
Gruppo Valvola_Detentore
INCASSO a collegamento
remoto Finitura CROMO
Prezzo
€
Z1RAC#R12CRO
N°02 Raccordi di tenuta rame diam. 12
mm x coppia V+D ValCOLOR finitura
Cromato
€
GVRC#
Gruppo Valvola_Detentore
INCASSO a collegamento
remoto Finitura COLORE
€
ZRCF#
Kit Rosette copriforo per scaldasalviette
€
65
TRAME VERTICALE
HW
Calorifero costruito con elementi verticali in acciaio del diametro di 20 e 28mm saldati per fusione con collettori diametro 28mm
ESEMPIO D’ORDINE
Per eseguire correttamente l’ordine di questo modello seguire l’esempio sotto riportato:
PRODOTTO
TRV28#1830015
R05
ST
9010
R12
TRV28#1830015 R05 ST 9010 R12
Codice articolo composto dal modello, l’altezza (1839) ed il numero di elementi (015)
Codice attacco riportato nella tabella qui sotto
Codice Supporto Standard riportato nella tabella qui sotto
Codice colore da verificare nella TABELLA COLORI TUBES
Codice allacciamento che definisce il tipo di raccordo di tenuta Rame o Multistrato
riportato nel presente listino a pag. 222
ACCESSORI
Cod. GVR
Gruppo valvole remote ad una via finitura Cromata
Gruppo valvole remote ad una via finitura Colorata
Cod. GVRC#
Specificare codice colore es.: 9010 scelta da fare verificando la TABELLA COLORI TUBES
SCHEMA TECNICO
TRAME 28
TRAME 20
Allacciamento del
CALORIFERO al GVR nella
configurazione standard
R05 con attacchi in basso
H
Allacciamento del
CALORIFERO al GVR nella
configurazione standard
R05 con attacchi in basso
H
12,0 cm
11,2 cm
L
L
ATTACCHI POSTERIORI di serie
Consentono l’allacciamento all’impianto tramite GVR (Gruppo Valvole Remoto) fornito
come accessorio. Questa tipologia di attachi, da specificare al momento dell’ordine,
vengono forniti SENZA supplemento di prezzo.
Attacco R2M
Posteriore su misura
fornito su richiesta
IN
I=H-4,0 cm centrato
OUT
d
IN
OUT
I=5,0 cm
centrato
66
Attacco B2M
Tradizionale su misura
fornito su richiesta
Attacco 0B2
Tradizionale a 5 cm
fornito su richiesta
2,0 cm
IN
Attacco RD1
posteriore a Dx
fornito su richiesta
I=H-4,0 cm centrato
Attacco RS1
posteriore a Sx
fornito su richiesta
OUT
2,0 cm
Attacco R05
attacco fornito di serie
se non diversamente
specificato nell’ordine
ATTACCHI ESTERNI tipo tradizionali
Consentono l’allacciamento all’impianto mediante
Valvola e Detentore TRADIZIONALE fornito
come accessorio. Questa tipologia di attacchi,
da specificare al momento dell’ordine, vengono
forniti CON un supplemento di prezzo pari a €
IN
d
i
OUT
IN
i
OUT
IN
OUT
Allacciamento di serie R2M in basso su MISURA
in questo caso è necessario specificare “d” e “i” che devono rispettare le seguenti prescrizioni:
i min.=5 cm
d min.=2 cm
TRAME VERTICALE
HW
Calorifero costruito con elementi verticali in acciaio del diametro di 20 e 28mm saldati per fusione con collettori diametro 28mm
TRAME 20
Altezza
Watt
ΔT
50°C
413
488
563
638
713
789
863
938
1013
1086
1163
1238
1313
1388
1463
96
Watt
ΔT
30°C
210
248
286
324
363
401
439
477
515
552
591
630
668
706
744
Watt
N°
Larghezza
ΔT
elementi
(cm)
50°C
9
29,2
432
11
35,8
528
13
42,4
625
15
49,0
721
17
55,6
817
19
62,2
913
21
68,8 1009
23
75,4 1105
25
82,0 1201
27
88,6 1297
29
95,2 1393
31
101,8 1489
33
108,4 1585
35
115,0 1682
37
121,6 1778
96
Watt
ΔT
30°C
220
268
318
366
415
464
513
562
610
659
708
757
805
855
904
N°
Larghezza
elementi
(cm)
11
13
15
17
19
21
23
25
27
29
31
33
35
37
39
27,0
32,0
37,0
42,0
47,0
52,0
57,0
62,0
67,0
72,0
77,0
82,0
87,0
92,0
97,0
Prezzo
(€)
Watt
ΔT
50°C
515
609
703
796
890
984
1077
1171
1265
1358
1452
1546
1639
1733
1827
125
Watt
ΔT
30°C
264
312
361
408
457
505
553
601
649
697
745
793
841
889
937
Watt
ΔT
50°C
537
657
776
895
1015
1134
1253
1373
1492
1612
1731
1850
1970
2089
2208
125
Watt
ΔT
30°C
273
334
395
455
516
577
638
699
759
820
881
941
1002
1063
1123
Prezzo
(€)
Watt
ΔT
50°C
606
717
827
937
1047
1158
1268
1378
1488
1599
1709
154
Watt
ΔT
30°C
311
368
424
480
537
594
650
706
763
820
876
Watt
ΔT
50°C
634
775
916
1057
1198
1339
1480
1620
1761
1902
2043
2184
2325
2466
2607
154
Watt
ΔT
30°C
323
395
466
538
610
682
754
825
897
969
1040
1112
1184
1256
1328
Prezzo
(€)
Watt
ΔT
50°C
686
811
936
1061
1186
1311
1435
1560
1685
1810
1935
183
Watt
ΔT
30°C
351
415
479
543
607
671
735
799
863
927
991
Watt
ΔT
50°C
724
885
1046
1207
1367
1528
1689
1850
183
Watt
ΔT
30°C
369
451
533
615
697
779
861
943
Prezzo
(€)
Watt
ΔT
50°C
719
850
980
1111
1242
1373
1503
1634
1765
1896
2026
197,5
Watt
Prezzo
ΔT
(€)
30°C
368
435
501
568
635
702
769
836
903
970
1036
Watt
ΔT
50°C
762
931
1101
1270
1439
1609
1778
1947
197,5
Watt
Prezzo
ΔT
(€)
30°C
389
475
562
648
734
821
907
993
TRAME 28
Altezza
Prezzo
(€)
Prezzo
(€)
Prezzo
(€)
Prezzo
(€)
SUPPLEMENTI COLORE (vedi tabella colori TUBES ufficiale)
I supplementi colore sono calcolati sulla base del Bianco standard (Cat. C0), per le altre categorie valgono i sotto riportati supplementi:
Categoria C1 e C2 +10%
Categoria C3
+20%
RAL fuori tabella
+30%
A Campione
Richiedere fattibilità e preventivo
Colorazione non disponibile: GRCR
VALVOLE Standard (Per Valvole e Detentori, Termostatizzabili, Termostatiche, Monotubo, Bitubo, Inox e le testine Termostatiche consultare a pag. 217 - 218 - 219 - 220)
cod.
cod.
Descrizione
Z1TLNR#ANR129010 Coppia Valvola+Detentore ValCOLOR
Angolo Rame 1/2” Ral 9010 Bianco
Standard Lucido
Descrizione
Prezzo
€
GVR#
Gruppo Valvola_Detentore
INCASSO a collegamento
remoto Finitura CROMO
Prezzo
€
Z1RAC#R12CRO
N°02 Raccordi di tenuta rame diam. 12
mm x coppia V+D ValCOLOR finitura
Cromato
€
GVRC#
Gruppo Valvola_Detentore
INCASSO a collegamento
remoto Finitura COLORE
€
ZRCF#
Kit Rosette copriforo per scaldasalviette
€
67
