Esercitazione Termostato Ambiente

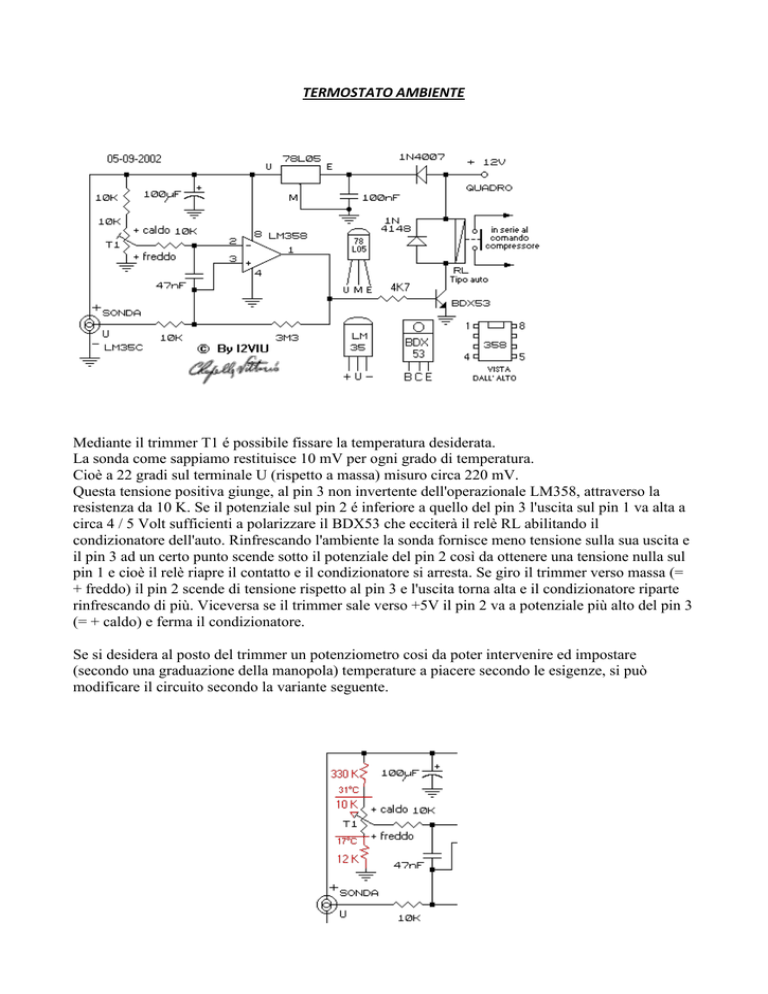

TERMOSTATO AMBIENTE
Mediante il trimmer T1 é possibile fissare la temperatura desiderata.
La sonda come sappiamo restituisce 10 mV per ogni grado di temperatura.
Cioè a 22 gradi sul terminale U (rispetto a massa) misuro circa 220 mV.
Questa tensione positiva giunge, al pin 3 non invertente dell'operazionale LM358, attraverso la
resistenza da 10 K. Se il potenziale sul pin 2 é inferiore a quello del pin 3 l'uscita sul pin 1 va alta a
circa 4 / 5 Volt sufficienti a polarizzare il BDX53 che ecciterà il relè RL abilitando il
condizionatore dell'auto. Rinfrescando l'ambiente la sonda fornisce meno tensione sulla sua uscita e
il pin 3 ad un certo punto scende sotto il potenziale del pin 2 così da ottenere una tensione nulla sul
pin 1 e cioè il relè riapre il contatto e il condizionatore si arresta. Se giro il trimmer verso massa (=
+ freddo) il pin 2 scende di tensione rispetto al pin 3 e l'uscita torna alta e il condizionatore riparte
rinfrescando di più. Viceversa se il trimmer sale verso +5V il pin 2 va a potenziale più alto del pin 3
(= + caldo) e ferma il condizionatore.
Se si desidera al posto del trimmer un potenziometro cosi da poter intervenire ed impostare
(secondo una graduazione della manopola) temperature a piacere secondo le esigenze, si può
modificare il circuito secondo la variante seguente.
SEMPLICE TERMOSTATO:
1. Disegnare i circuiti utilizzando Multisim 11.
Inserire un voltmetro in uscita dell’operazionale e :
 Mantenendo costante il valore del trimmer
 Far variare la temperatura simulandola attraverso un generatore di tensione;
 Riportare in una tabella i valori misurati.
