SATA
24 Pin
4/6/8 Pin
24 Pin
+12V
+12V
+12V
4P
4P
4P
+13V
+5V
6P
6P
6P
8 Pin
+13V
+5V
+5V
8P
8P
8P
+13V
24 Pin
8 Pin
Molex

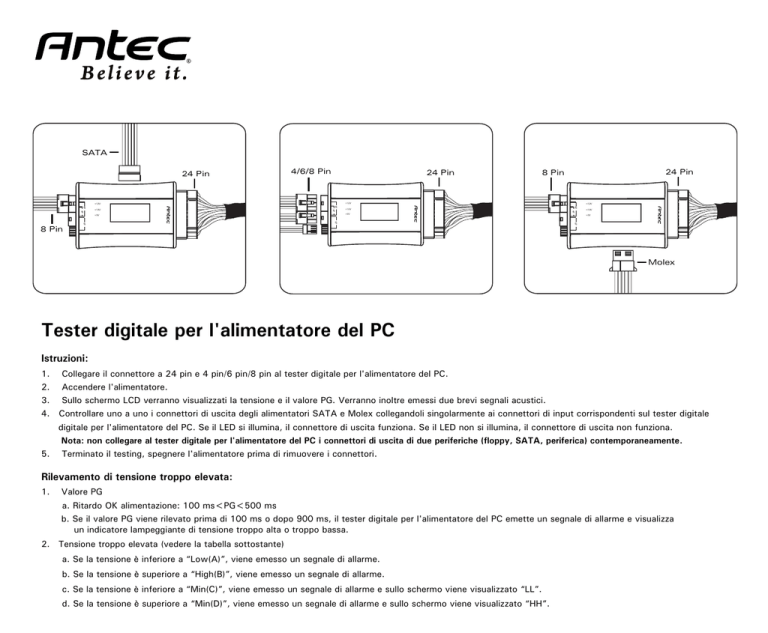

Tester digitale per l'alimentatore del PC
Istruzioni:
1. Collegare il connettore a 24 pin e 4 pin/6 pin/8 pin al tester digitale per l'alimentatore del PC.
2. Accendere l'alimentatore.
3. Sullo schermo LCD verranno visualizzati la tensione e il valore PG. Verranno inoltre emessi due brevi segnali acustici.
4. Controllare uno a uno i connettori di uscita degli alimentatori SATA e Molex collegandoli singolarmente ai connettori di input corrispondenti sul tester digitale
digitale per l'alimentatore del PC. Se il LED si illumina, il connettore di uscita funziona. Se il LED non si illumina, il connettore di uscita non funziona.
Nota: non collegare al tester digitale per l'alimentatore del PC i connettori di uscita di due periferiche (floppy, SATA, periferica) contemporaneamente.
5. Terminato il testing, spegnere l'alimentatore prima di rimuovere i connettori.
Rilevamento di tensione troppo elevata:
1.
Valore PG
a. Ritardo OK alimentazione: 100 ms<PG<500 ms
b. Se il valore PG viene rilevato prima di 100 ms o dopo 900 ms, il tester digitale per l'alimentatore del PC emette un segnale di allarme e visualizza
un indicatore lampeggiante di tensione troppo alta o troppo bassa.
2. Tensione troppo elevata (vedere la tabella sottostante)
a. Se la tensione è inferiore a “Low(A)”, viene emesso un segnale di allarme.
b. Se la tensione è superiore a “High(B)”, viene emesso un segnale di allarme.
c. Se la tensione è inferiore a “Min(C)”, viene emesso un segnale di allarme e sullo schermo viene visualizzato “LL”.
d. Se la tensione è superiore a “Min(D)”, viene emesso un segnale di allarme e sullo schermo viene visualizzato “HH”.
