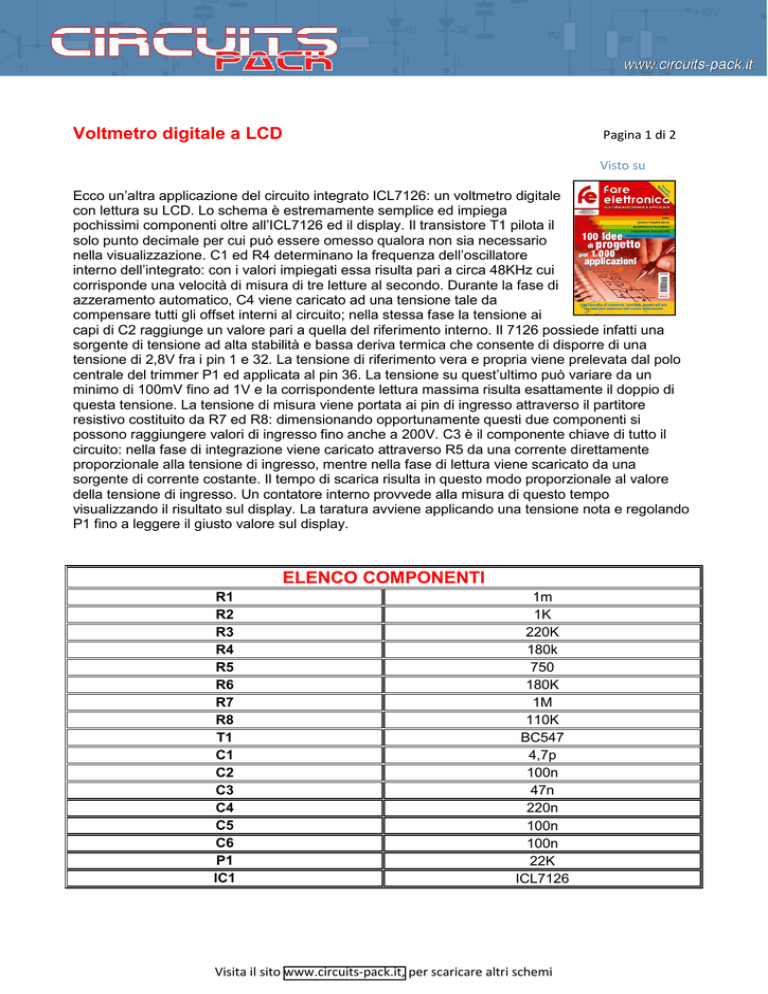

Voltmetro digitale a LCD

Voltmetro digitale a LCD
Pagina 1 di 2
Visto su
Ecco un’altra applicazione del circuito integrato ICL7126: un voltmetro digitale
con lettura su LCD. Lo schema è estremamente semplice ed impiega
pochissimi componenti oltre all’ICL7126 ed il display. Il transistore T1 pilota il
solo punto decimale per cui può essere omesso qualora non sia necessario
nella visualizzazione. C1 ed R4 determinano la frequenza dell’oscillatore
interno dell’integrato: con i valori impiegati essa risulta pari a circa 48KHz cui
corrisponde una velocità di misura di tre letture al secondo. Durante la fase di
azzeramento automatico, C4 viene caricato ad una tensione tale da
compensare tutti gli offset interni al circuito; nella stessa fase la tensione ai
capi di C2 raggiunge un valore pari a quella del riferimento interno. Il 7126 possiede infatti una
sorgente di tensione ad alta stabilità e bassa deriva termica che consente di disporre di una
tensione di 2,8V fra i pin 1 e 32. La tensione di riferimento vera e propria viene prelevata dal polo
centrale del trimmer P1 ed applicata al pin 36. La tensione su quest’ultimo può variare da un
minimo di 100mV fino ad 1V e la corrispondente lettura massima risulta esattamente il doppio di
questa tensione. La tensione di misura viene portata ai pin di ingresso attraverso il partitore
resistivo costituito da R7 ed R8: dimensionando opportunamente questi due componenti si
possono raggiungere valori di ingresso fino anche a 200V. C3 è il componente chiave di tutto il
circuito: nella fase di integrazione viene caricato attraverso R5 da una corrente direttamente
proporzionale alla tensione di ingresso, mentre nella fase di lettura viene scaricato da una
sorgente di corrente costante. Il tempo di scarica risulta in questo modo proporzionale al valore
della tensione di ingresso. Un contatore interno provvede alla misura di questo tempo
visualizzando il risultato sul display. La taratura avviene applicando una tensione nota e regolando
P1 fino a leggere il giusto valore sul display.
ELENCO COMPONENTI
R1
R2
R3
R4
R5
R6
R7
R8
T1
C1
C2
C3
C4
C5
C6
P1
IC1
1m
1K
220K
180k
750
180K
1M
110K
BC547
4,7p
100n
47n
220n
100n
100n
22K
ICL7126
