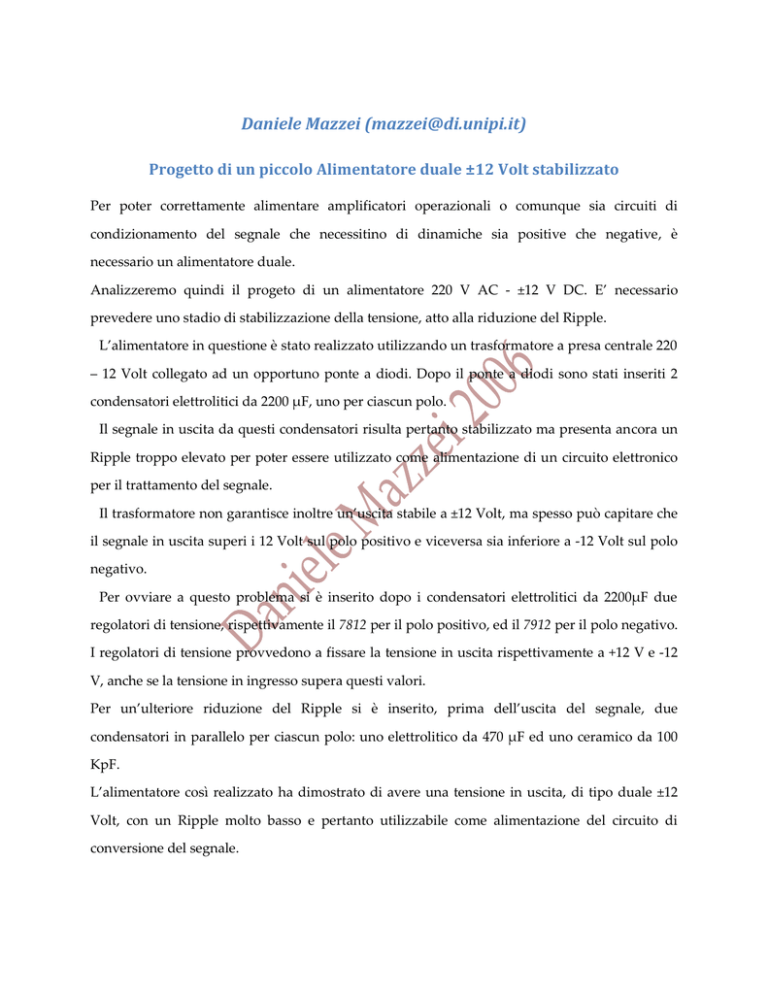

Daniele Mazzei ([email protected])
Progetto di un piccolo Alimentatore duale ±12 Volt stabilizzato
Per poter correttamente alimentare amplificatori operazionali o comunque sia circuiti di
condizionamento del segnale che necessitino di dinamiche sia positive che negative, è
necessario un alimentatore duale.
Analizzeremo quindi il progeto di un alimentatore 220 V AC - ±12 V DC. E’ necessario
prevedere uno stadio di stabilizzazione della tensione, atto alla riduzione del Ripple.
L ’alim en tatore in q u estion e è stato realizzato u tilizzan d o u n trasform atore a p resa cen trale 220
– 12 Volt collegato ad un opportuno ponte a diodi. Dopo il ponte a diodi sono stati inseriti 2
condensatori elettrolitici da 2200 µF, uno per ciascun polo.
Il segnale in uscita da questi condensatori risulta pertanto stabilizzato ma presenta ancora un
Ripple troppo elevato per poter essere utilizzato come alimentazione di un circuito elettronico
per il trattamento del segnale.
Il trasformatore non garantisce inoltre u n ’u scita stab ile a ±12 V olt, ma spesso può capitare che
il segnale in uscita superi i 12 Volt sul polo positivo e viceversa sia inferiore a -12 Volt sul polo
negativo.
Per ovviare a questo problema si è inserito dopo i condensatori elettrolitici da 2200µF due
regolatori di tensione, rispettivamente il 7812 per il polo positivo, ed il 7912 per il polo negativo.
I regolatori di tensione provvedono a fissare la tensione in uscita rispettivamente a +12 V e -12
V, anche se la tensione in ingresso supera questi valori.
P er u n ’u lteriore rid u zion e d el R ipple si è inserito, p rim a d ell’u scita d el segn ale, due
condensatori in parallelo per ciascun polo: uno elettrolitico da 470 µF ed uno ceramico da 100
KpF.
L ’alim en tatore così realizzato ha dimostrato di avere una tensione in uscita, di tipo duale ±12
Volt, con un Ripple molto basso e pertanto utilizzabile come alimentazione del circuito di
conversione del segnale.
