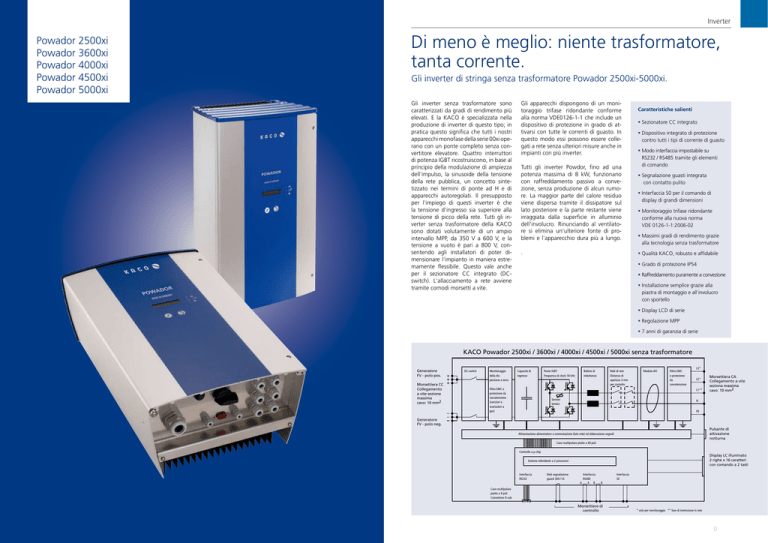

Di meno è meglio: niente trasformatore, tanta corrente.

Inverter
Powador 2500xi
Powador 3600xi
Powador 4000xi
Powador 4500xi
Powador 5000xi
Di meno è meglio: niente trasformatore,
tanta corrente.
Gli inverter di stringa senza trasformatore Powador 2500xi-5000xi.
Gli inverter senza trasformatore sono
caratterizzati da gradi di rendimento più
elevati. E la KACO è specializzata nella
produzione di inverter di questo tipo; in
pratica questo significa che tutti i nostri
apparecchi monofase della serie 00xi operano con un ponte completo senza convertitore elevatore. Quattro interruttori
di potenza IGBT ricostruiscono, in base al
principio della modulazione di ampiezza
dell'impulso, la sinusoide della tensione
della rete pubblica, un concetto sintetizzato nei termini di ponte ad H e di
apparecchi autoregolati. Il presupposto
per l'impiego di questi inverter è che
la tensione d'ingresso sia superiore alla
tensione di picco della rete. Tutti gli inverter senza trasformatore della KACO
sono dotati volutamente di un ampio
intervallo MPP, da 350 V a 600 V, e la
tensione a vuoto è pari a 800 V, consentendo agli installatori di poter dimensionare l'impianto in maniera estremamente flessibile. Questo vale anche
per il sezionatore CC integrato (DCswitch). L'allacciamento a rete avviene
tramite comodi morsetti a vite.
Gli apparecchi dispongono di un monitoraggio trifase ridondante conforme
alla norma VDE0126-1-1 che include un
dispositivo di protezione in grado di attivarsi con tutte le correnti di guasto. In
questo modo essi possono essere collegati a rete senza ulteriori misure anche in
impianti con più inverter.
Tutti gli inverter Powdor, fino ad una
potenza massima di 8 kW, funzionano
con raffreddamento passivo a convezione, senza produzione di alcun rumore. La maggior parte del calore residuo
viene dispersa tramite il dissipatore sul
lato posteriore e la parte restante viene
irraggiata dalla superficie in alluminio
dell'involucro. Rinunciando al ventilatore si elimina un'ulteriore fonte di problemi e l'apparecchio dura più a lungo.
.
Caratteristiche salienti
 Sezionatore CC integrato
 Dispositivo integrato di protezione
contro tutti i tipi di corrente di guasto
 Modo interfaccia impostabile su
RS232 / RS485 tramite gli elementi
di comando
 Segnalazione guasti integrata
con contatto pulito
 Interfaccia S0 per il comando di
display di grandi dimensioni
 Monitoraggio trifase ridondante
conforme alla nuova norma
VDE 0126-1-1:2006-02
 Massimi gradi di rendimento grazie
alla tecnologia senza trasformatore
 Qualità KACO, robusto e affidabile
 Grado di protezione IP54
 Raffreddamento puramente a convezione
 Installazione semplice grazie alla
piastra di montaggio e all'involucro
con sportello
 Display LCD di serie
 Regolazione MPP
 7 anni di garanzia di serie
KACO Powador 2500xi / 3600xi / 4000xi / 4500xi / 5000xi senza trasformatore
Generatore
FV - polo pos.
Morsettiera CC
Collegamento
a vite sezione
massima
cavo: 10 mm2
DC-switch
Monitoraggio
della dispersione a terra
Capacità di
ingresso
Filtro EMC e
protezione da
sovratensione
(varistori e
scaricatori a
gas)
Ponte IGBT
Frequenza di clock 18 kHz
Bobine di
induttanza
Relé di rete
Distanza di
apertura 3 mm
per contatto
Modulo AFI
Filtro EMC
e protezione
da
sovratensione
L3*
L2*
L1**
Sensori
termici
Morsettiera CA
Collegamento a vite
seziona massima
cavo: 10 mm2
N
PE
Generatore
FV - polo neg.
Pulsante di
attivazione
notturna
Alimentazione alimentatore a commutazione (lato rete) ed elaborazione segnali
Cavo multipolare piatto a 40 poli
Controllo a µ-chip
Display LC illuminato
2 righe x 16 caratteri
con comando a 2 tasti
Sistema ridondante a 2 processori
Interfaccia
RS232
Relé segnalazione
guasti 30V/ 1A
A
Interfaccia
RS485
A B
Interfaccia
S0
B
Cavo multipolare
piatto a 9 poli
Connettore D-sub
Morsettiere di
controllo
* solo per monitoraggio ** fase di immissione in rete
0
Inverter
Inverter
Dati tecnici Powador 2500xi | 3600xi | 4000xi | 4500xi | 5000xi
Dati elettrici
2500xi
3600xi
4000xi
4500xi
5000xi
Max. potenza generatore FV
3.200 W
4.400 W
5.250 W
6.000 W
6.800 W
Intervallo MPP
350 V … 600 V
350 V … 600 V
350 V … 600 V
350 V … 600 V
350 V … 600 V
Tensione a vuoto
800 V
800 V
800 V
800 V
800 V
Max. corrente d'ingresso
8,6 A
12,0 A
14,5 A
15,2 A
18,0 A
Numero di stringhe
3
3
3
3
3
Numero di regolatori MPP
1
1
1
1
1
Protezione antinversione di polarità
diodo di cortocircuito
diodo di cortocircuito
diodo di cortocircuito
diodo di cortocircuito
diodo di cortocircuito
Protezione da sovratensione
integrata
integrata
integrata
integrata
integrata
Potenza nominale
2.600 W
3.600 W
4.400 W
4.600 W
5.500 W
Potenza max.
2.850 W
4.000 W
4.800 W
5.060 W
6.000 W
Tensione di rete
190 V … 264 V
190 V … 264 V
190 V … 264 V
190 V … 264 V
190 V … 264 V
Disinserimento di sicurezza
entro 0,1 sec, se UCA> 264 V
entro 0,1 sec, se UCA> 264 V
entro 0,1 sec, se UCA> 264 V
entro 0,1 sec, se UCA> 264 V
entro 0,1 sec, se UCA> 264 V
Corrente nominale
11,3 A
15,6 A
19,1 A
20,0 A
23,9 A
Corrente max.
12,4 A
17,5 A
20,9 A
22,0 A
26,0 A
Frequenza nominale
50 Hz
50 Hz
50 Hz
50 Hz
50 Hz
cos phi
≈1
≈1
≈1
≈1
≈1
Numero delle fasi di immissione in rete
1
1
1
1
1
Fattore di distorsione a potenza nominale
< 3 %
< 3 %
< 3 %
< 3 %
< 3 %
Valori d'ingresso
Valori di uscita
Dati elettrici generali
Grado di rendimento max.
96,4 %
96,4 %
96,4 %
96,3 %
96,3 %
Grado di rendimento europeo
95,8 %
95,8 %
95,8 %
95,3 %
95,3 %
Autoconsumo: in stand-by
11 W
11 W
11 W
11 W
11 W
Autoconsumo: in stato di disinserimento
notturno
0W
0W
0W
0W
0W
Potenza min. di immissione in rete
circa 35 W
circa 35 W
circa 35 W
circa 35 W
circa 35 W
Principio costruttivo del circuito
autoregolato, senza trasformatore
autoregolato, senza trasformatore
autoregolato, senza trasformatore
autoregolato, senza trasformatore
autoregolato, senza trasformatore
Monitoraggio di rete
trifase ridondante conforme alla norma VDE 0126-1-1:2006-02 e ai dettami della VDEW
(associazione delle imprese tedesche produttrici e distributrici di energia elettrica)
trifase ridondante conforme alla norma VDE 0126-1-1:2006-02 e ai dettami della VDEW
(associazione delle imprese tedesche produttrici e distributrici di energia elettrica)
Dati meccanici
Visualizzazione
LCD a due righe da 16 caratteri
LCD a due righe da 16 caratteri
LCD a due righe da 16 caratteri
LCD a due righe da 16 caratteri
LCD a due righe da 16 caratteri
Elementi di comando
2 tasti per il comando del display
2 tasti per il comando del display
2 tasti per il comando del display
2 tasti per il comando del display
2 tasti per il comando del display
RS232 / RS485, S0
RS232 / RS485, S0
RS232 / RS485, S0
RS232 / RS485, S0
Interfacce
RS232 / RS485, S0
contatto pulito normalmente aperto max. 30 V / 1 A
contatto pulito normalmente aperto max. 30 V / 1 A
morsettiere sul circuito stampato all’interno dell’apparecchio (sezione max.: 10 mm²),
passaggio cavi tramite pressacavi (per CC M16, per CA M32)
morsettiere sul circuito stampato all'interno dell'apparecchio (sezione max.: 10 mm²),
passaggio cavi tramite pressacavi (per CC M16, per CA M32)
Relé di segnalazione guasti
Collegamenti
Temperatura ambiente consentita
Monitoraggio temperatura
-20 °C … +60 °C*
-20 °C … +60 °C*
-20 °C … +60 °C*
-20 °C … +60 °C*
-20 °C … +60 °C*
adeguamento della potenza in base alla temperatura se > 75 °C/ disinserimento se > 85 °C
adeguamento della potenza in base alla temperatura se > 75 °C / disinserimento se > 85 °C
Raffreddamento
a convezione libera / senza ventilatore
a convezione libera / senza ventilatore
a convezione libera / senza ventilatore
a convezione libera / senza ventilatore
a convezione libera / senza ventilatore
Grado di protezione
IP54
IP54
IP54
IP54
IP54
Emissioni acustiche
< 35 dB (A) (silenzioso)
< 35 dB (A) (silenzioso)
< 35 dB (A) (silenzioso)
< 35 dB (A) (silenzioso)
< 35 dB (A) (silenzioso)
integrato
integrato
Sezionatore CC
integrato
integrato
integrato
Involucro
alluminio
alluminio
alluminio
alluminio
alluminio
600 x 340 x 220 mm
600 x 340 x 220 mm
28 kg
HxLxP
500 x 340 x 200 mm
550 x 340 x 220 mm
550 x 340 x 220 mm
Peso
19 kg
21 kg
26 kg
* Declassamento della potenza in presenza di elevata temperatura ambiente
30 kg
* Declassamento della potenza in presenza di elevata temperatura ambiente
