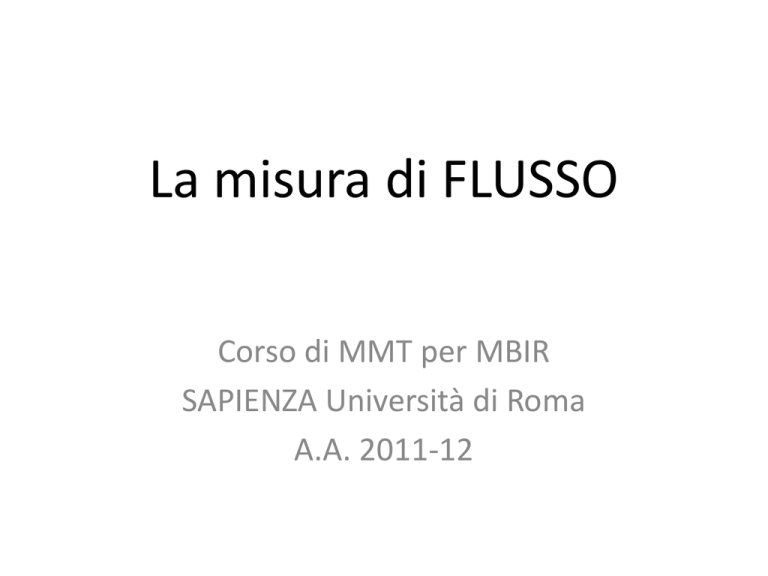

La misura di FLUSSO Corso di MMT per MBIR SAPIENZA Università di Roma A.A. 2011-12 misure di portata sono basate sul principio di conservazione della massa No ! No ! È nota ! ? Flusso laminare Flusso turbolento Nel caso di fluidi incompressibili (ρ=cost), occorre “misurare” in qualche modo il profilo delle velocità e ricavare la velocità media π£ in modo da poter scrivere: Per si adoperano i metodi deprimogeni : VENTURIMETRO Si applica il TEOREMA Di BERNOULLI tra le sezioni S1 ed S2 Portata in volume: Portata in peso: Le perdite (sempre presenti) sono portate in conto mediante un coefficiente di efflusso : in realtà C = C(Re) è tabellato ed è fornito dai costruttori ! Se non si ha a disposizione la lunghezza necessaria ad un venturimetro si può impiegare un flussimetro a diaframma : Stessa curva di graduazione del venturimetro ma con coefficiente di efflusso C = C(Re) assai minore a causa delle notevoli perdite di carico indotte (oltre il 40%) ! ( NR = Re ) Una soluzione di compromesso è rappresentata dal boccaglio (perdite di carico al 20%): Flussimetro a rotametro : Curva di graduazione basata sull’equilibrio di forze 1) peso (in acqua) del galleggiante: 2) spinta del flusso: essendo tutte le grandezze che figurano nel termine a sinistra dell’equazione “costanti”, risulta costante anche la differenza di pressione tra “sotto” e “sopra” il galleggiante ! Applicando ora il teorema di Bernoulli si ottiene: v della «sezione anulare» costante Se v è costante per ogni sezione anulare, ovvero per ogni quota del galleggiante, essendo al variare di Q deve necessariamente variare la sezione S … Occorre costruire il tratto di tubo trasparente con forma troncoconica ! Curva di graduazione: con S = At(h) - A Misuratori a flusso laminare : • Sono progettati per «forzare» il flusso a rimanere laminare ! • Funzionano per fluidi con Re < 2000 • Misurano portate anche molto piccole: da pochi cc/h ad alcune decine di m3/min • Curva di graduazione di Hagen-Poiseuille: ππ· 4 π= β βπ 128ππΏ Molto impiegati per misure di gas (medicali) in bassa pressione e regime non stazionario ! PRO: graduazione lineare tra Q e Δp, poco sensibili ai disturbi, flussi bidirezioanali … CONTRO: Δp considerevoli, si ostruiscono se il gas non è pulito … Flussimetri elettromeccanici a turbina: Nell’ipotesi di assenza di attrito e di inerzia, in ogni tempuscolo dt il fluido va da (a) a (b) mentre la paletta va da (c) a (b). Vale quindi la semplice relazione: ππ β ππ‘ = π‘ππ½ π£ β ππ‘ Q=Sβπ£ =πβ ππ π‘ππ½ Il fattore K del misuratore volumetrico ideale (num. impulsi /litro), dovrebbe essere una costante . Nella realtà, soprattutto per basse portate, la velocità di rotazione della turbina è influenzata dalla viscosità del fluido elaborato (densità e temperatura). Esistono strumenti «intelligenti» (asserviti da microprocessore) che riescono a «compensare» tale variazione (span turndown), limitatamente però ai fluidi per i quali è stata effettuata la taratura dello strumento … Specifications: Span: 50 cc/min – 150 m3/min (liqidi) 300 cc/min – 450 m3/min (gas) non-linearity error = 0,1 % Δp max = 200-700 hPa 1° order measuring system (τ = 10 ms) Flussimetri elettromagnetici: Basati sul principio dell’induzione elettromagnetica: e = Blv B → campo induzione magnetica [Wb/m2 ] l → conduttore mobile [m] v → velocità del conduttore [m/s] In un fluido conduttore che attraversa un campo magnetico si crea una separazione degli ioni nel tubo di flusso che genera una distribuzione di potenziale; essa è massima agli estremi del diametro del tubo di flusso: BDpv Negli strumenti reali, la zona di applicazione del campo magnetico B è limitata ed il potenziale agli estremi del diametro è minore (il fluido non esposto al campo B tende a cortocircuitare il potenziale creatosi sotto il campo B) Se l’estensione del campo B è almeno 3 diametri Dp, l’effetto di cortocircuito laterale al centro del campo B è ridotto; ivi si effettua la misura del potenziale mediante 2 elettrodi Il tubo del flussimetro nella zona di misura è di materiale NON magnetico per non distorcere le linee del campo B e NON conduttore per non cortocircuitare il segnale elettrico e ! La ddp e = Blv provoca una piccola corrente i tra gli elettrodi che passa sul percorso di conduzione interno al fluido di resistenza R -> e = R · i R può essere stimata pari a 1/σd (σ conducibilità del fluido: 200 μS/cm per acqua; d diametro del tubo: per es. 1 cm; quindi R = 5000 Ω) e deve essere misurata in fase di taratura dello strumento. R determina l’effetto di carico sul circuito di manipolazione del segnale collegato a valle … Il campo B può essere applicato: in alternata «ac» (bassa polarizzazione degli elettrodi, bassa distorsione dei profili di v, deriva contenuta, amplificazione più stabile, induzione di segnali ac spuri sul segnale della misura ) in continua commutato «dc» (ad onda quadra di alcuni Hz «autoazzerante», strumenti più lenti degli «ac» τ = 2 – 6 s, Limite di conducibilità del fluido: 0.1 μS/cm sotto non si misura più niente ! Il metodo è usato per la misura del flusso sanguigno nei capillari fino a d = 1 mm N.B. non introducono alcuna ostruzione al flusso e sono insensibili alle variazioni di densità, viscosità e ai disturbi del flusso … purché il profilo delle v rimanga simmetrico. Ulteriori problemi possono sorgere se la tubatura non è piena, ad es. per le acque di scarico … Misuratori di flusso ad ultrasuoni : Il suono in un fluido (perturbazione ad onde di pressione longitudinali con frequenza opportuna ) si propaga con velocità dipendente dal tipo (E, ρ) e dalle condizioni (T) del fluido stesso ! Se il fluido è in moto, la velocità assoluta della perturbazione sonora è la somma algebrica della sua velocità di propagazione nel mezzo e di quella del fluido stesso. Un posizionamento opportuno di emettitore e ricevitore del suono lungo il tubo di flusso, possono consentire una accurata determinazione della velocità v del fluido, quindi della sua portata volumetrica Q = S · v Per avere un campo acustico stretto e ben definito, vengono usati pacchetti di onde ultrasonore con frequenza ben superiore a quella udibile (tipicamente 10 MHz) Trasduttori impiegati: quasi solamente cristalli piezoelettrici (emettitore/ricevitore) Principali metodi impiegati: 1. tempo di volo 2. doppler Tempo di volo πΏ (a) con fluido fermo: π‘0 = π per acqua, c = 1520 m/s, se L = 30 cm tempo di transito t0 = 0,2 ms con fluido in moto a velocità v : πΏ πΏ π π‘= ≈ 1− π+π£ π π πΏπ£ per cui βπ = ππ − π ≈ 2 in genere π piccolo (frazioni di μs) e con t0 non misurabile direttamente ππ³π (b) βπ = ππ − ππ ≈ π con t1 nella π direzione del moto e t2 nella direzione opposta, ambedue misurabili (c) più complesso βπ = 1 π‘π − 1 π‘π = 2π£πππ π πΏ (d) con trasduttori «clamp-on» esterni al tubo Doppler (per fluidi con bolle o particelle immerse): L’emettitore invia un’onda ultrasonora continua (fino a 10 MHz) che viene riflessa dalle particelle e misurata dal ricevitore (si ipotizza un profilo delle v uniforme ): 2ππ‘ πππ π βπ = ππ‘ − ππ = βπ£ π In realtà più complesso e basato su post-elaborazione FFT … Sistemi a doppler pulsato sono comunemente utilizzati nei moderni ecografi per la misura non invasiva del flusso nei vasi sanguigni … Per la misura del flusso di combustibili o di sostanze chimiche è più indicata la portata in massa Misuratore di Qm a effetto Coriolis Misuratore di Qm basato sul trasporto di calore
