Moto con marcatempo elettromagnetico
annuncio pubblicitario

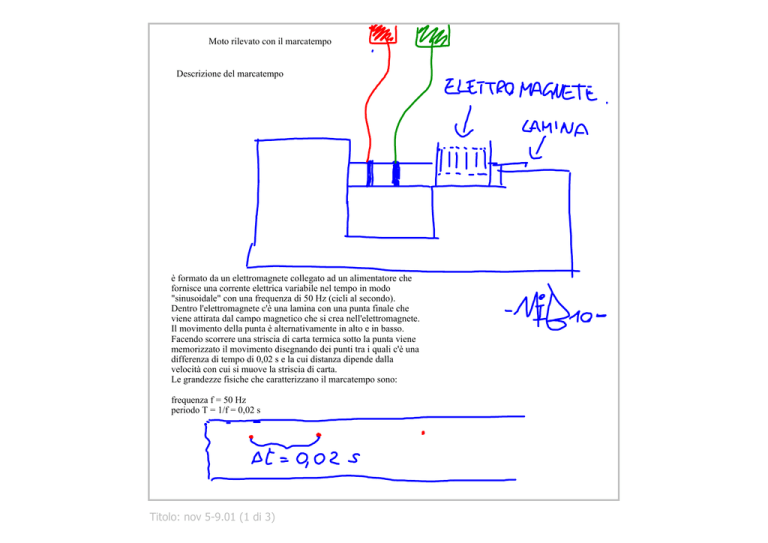

Moto rilevato con il marcatempo Descrizione del marcatempo è formato da un elettromagnete collegato ad un alimentatore che fornisce una corrente elettrica variabile nel tempo in modo "sinusoidale" con una frequenza di 50 Hz (cicli al secondo). Dentro l'elettromagnete c'è una lamina con una punta finale che viene attirata dal campo magnetico che si crea nell'elettromagnete. Il movimento della punta è alternativamente in alto e in basso. Facendo scorrere una striscia di carta termica sotto la punta viene memorizzato il movimento disegnando dei punti tra i quali c'è una differenza di tempo di 0,02 s e la cui distanza dipende dalla velocità con cui si muove la striscia di carta. Le grandezze fisiche che caratterizzano il marcatempo sono: frequenza f = 50 Hz periodo T = 1/f = 0,02 s Titolo: nov 5­9.01 (1 di 3) Titolo: nov 5­10.09 (2 di 3) Modo di operare per rilevare il movimento del braccio di una persona • • • • • • • Inserire la striscia di carta termica nell'apposita guida accendere il marcatempo tirare la striscia fissare la striscia di carta sull'asta metrica metallica prendere i valori di posizione rispetto al primo punto che sarà considerato il punto di valori t=0 e p=0 riportare le misure su una tabella a tre colonne (tempo, posizione, velocità) eseguire l'analisi dei dati Analisi dei dati • inserire le misure di tempo e posizione in un foglio elettronico • calcolare la velocità • fare i grafici (t, p) e (t, v) Titolo: nov 5­9.30 (3 di 3)
