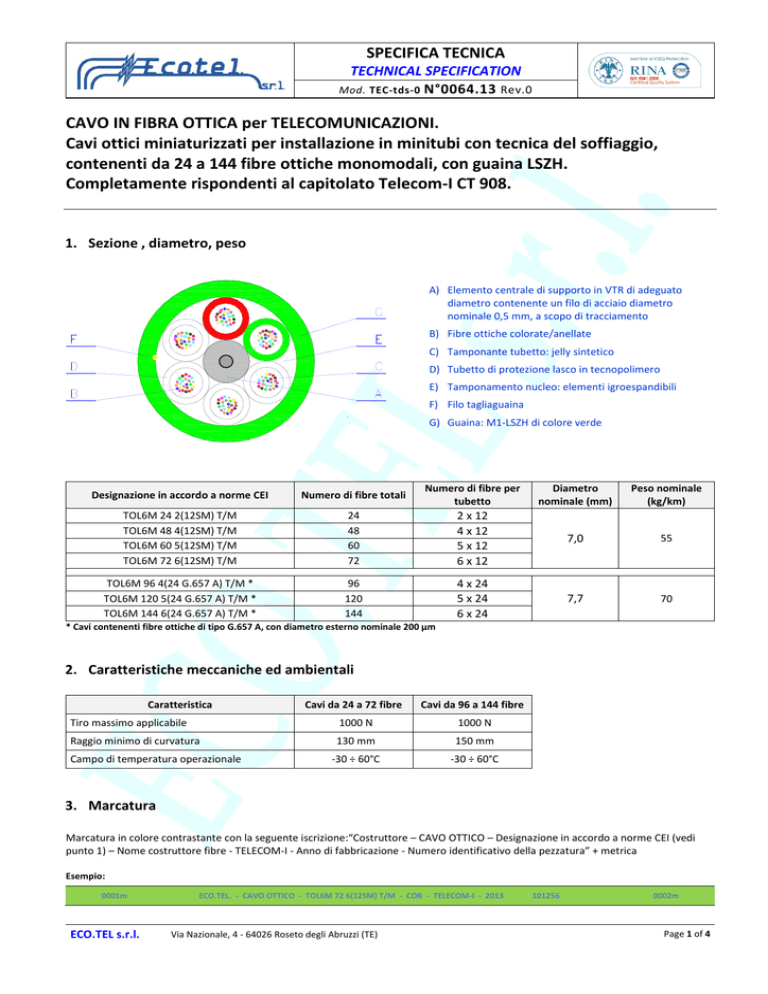

Specifica 0022.99 Rif. F---/99

SPECIFICA TECNICA
TECHNICAL SPECIFICATION
N°0064.13 Rev.0
Mod. TEC-tds-0
CAVO IN FIBRA OTTICA per TELECOMUNICAZIONI.
Cavi ottici miniaturizzati per installazione in minitubi con tecnica del soffiaggio,
contenenti da 24 a 144 fibre ottiche monomodali, con guaina LSZH.
Completamente rispondenti al capitolato Telecom-I CT 908.
1. Sezione , diametro, peso
A) Elemento centrale di supporto in VTR di adeguato
diametro contenente un filo di acciaio diametro
nominale 0,5 mm, a scopo di tracciamento
B) Fibre ottiche colorate/anellate
C) Tamponante tubetto: jelly sintetico
D) Tubetto di protezione lasco in tecnopolimero
E) Tamponamento nucleo: elementi igroespandibili
F) Filo tagliaguaina
G) Guaina: M1-LSZH di colore verde
Designazione in accordo a norme CEI
Numero di fibre totali
Numero di fibre per
tubetto
Diametro
nominale (mm)
Peso nominale
(kg/km)
TOL6M 24 2(12SM) T/M
TOL6M 48 4(12SM) T/M
TOL6M 60 5(12SM) T/M
TOL6M 72 6(12SM) T/M
24
48
60
72
2 x 12
4 x 12
5 x 12
6 x 12
7,0
55
TOL6M 96 4(24 G.657 A) T/M *
TOL6M 120 5(24 G.657 A) T/M *
TOL6M 144 6(24 G.657 A) T/M *
96
120
144
4 x 24
5 x 24
6 x 24
7,7
70
* Cavi contenenti fibre ottiche di tipo G.657 A, con diametro esterno nominale 200 µm
2. Caratteristiche meccaniche ed ambientali
Cavi da 24 a 72 fibre
Cavi da 96 a 144 fibre
Tiro massimo applicabile
Caratteristica
1000 N
1000 N
Raggio minimo di curvatura
130 mm
150 mm
-30 ÷ 60°C
-30 ÷ 60°C
Campo di temperatura operazionale
3. Marcatura
Marcatura in colore contrastante con la seguente iscrizione:“Costruttore – CAVO OTTICO – Designazione in accordo a norme CEI (vedi
punto 1) – Nome costruttore fibre - TELECOM-I - Anno di fabbricazione - Numero identificativo della pezzatura” + metrica
Esempio:
0001m
ECO.TEL s.r.l.
ECO.TEL. - CAVO OTTICO - TOL6M 72 6(12SM) T/M - COR - TELECOM-I - 2013
Via Nazionale, 4 - 64026 Roseto degli Abruzzi (TE)
101256
0002m
Page 1 of 4
SPECIFICA TECNICA
TECHNICAL SPECIFICATION
N°0064.13 Rev.0
Mod. TEC-tds-0
CAVO IN FIBRA OTTICA per TELECOMUNICAZIONI.
Cavi ottici miniaturizzati per installazione in minitubi con tecnica del soffiaggio,
contenenti da 24 a 144 fibre ottiche monomodali, con guaina LSZH.
Completamente rispondenti al capitolato Telecom-I CT 908.
4. Codice colori
Colori delle fibre all’interno del tubetto
Fibra n° 1
Rosso
Fibra n° 7
Nero
Fibra n° 13
Fibra n° 2
Verde
Fibra n° 8
Rosa
Fibra n° 14
Fibra n° 3
Giallo
Fibra n° 9
Arancio
Fibra n° 15
Fibra n° 4
Marrone
Fibra n° 10
Turchese
Fibra n° 16
Fibra n° 5
Blu
Fibra n° 11
Bianco
Fibra n° 17
Fibra n° 6
Viola
Fibra n° 12
Grigio
Fibra n° 18
Rosso/anello nero
Verde/anello nero
Giallo/anello nero
Marrone/anello nero
Blu/anello nero
Viola/anello nero
Fibra n° 19
Fibra n° 20
Fibra n° 21
Fibra n° 22
Fibra n° 23
Fibra n° 24
Naturale/anello nero
Rosa/anello nero
Arancio/anello nero
Turchese/anello nero
Bianco/anello nero
Grigio/anello nero
Tubo n° 1
Rosso
Tubo n° 2
Verde
Tubo n° 5
Bianco
Tubo n° 6
Bianco
Fibre ottiche
Colore dei tubetti di protezione
Tubetti
protettivi
Tubo n° 3
Bianco
Tubo n° 4
Bianco
5. Lunghezza pezzature
Lunghezza di spedizione standard: 3100 m con tolleranza +/- 3%
6. Test meccanici ed ambientali sul cavo ottico
Test
Metodo
Trazione
IEC 60794-1-2-E1
EN 187000 met.501
IEC 60794-1-2-E3
EN 187000 met.504
IEC 60794-1-2-E4
EN 187000 met.505
Schiacciamento
Impatti
Parametri
Condizioni
Carico :
1000 N
Allungamento fibre ≤ 0.5%
Nessun incremento permanente di attenuazione
Carico :
1000 N/10 cm
Nessuna rottura fibre ottiche
Energia:
3 N*m
Nessuna rottura fibre ottiche
-30 °C / 60° C
Nessun incremento di attenuazione a 1550 nm
Cicli di temperatura
IEC 60794-1-2-F1
EN 187000 met.601
Campo :
Penetrazione d’acqua
IEC 60794-1-2-F5
EN 187000 met.605B
Lunghezza campione : 3 m
(≤ 0.1 dB/km)
Tempo :
24 h
Nessuna perdita
7. Test di comportamento al fuoco
Test
Metodo
Parametri e condizioni
Non propagazione della fiamma
CEI 20-35/1-1
≥ 50 mm rispetto al morsetto superiore
Non propagazione dell’incendio
CEI 20-22/3-4
 2,5 m rispetto al bruciatore
1,5 l/m di materiale non metallico
Densità dei fumi di combustione
CEI 20-37/5
Determinazione dell’indice di acidità dei gas mediante
misurazione del ph e della conduttività
CEI 20-37/3
ECO.TEL s.r.l.
Via Nazionale, 4 - 64026 Roseto degli Abruzzi (TE)
Trasmittanza ottica  60 %
pH ≥ 4,3
Conduttività ≤ 10 mS/mm
Page 2 of 4
SPECIFICA TECNICA
TECHNICAL SPECIFICATION
N°0064.13 Rev.0
Mod. TEC-tds-0
CAVO IN FIBRA OTTICA per TELECOMUNICAZIONI.
Cavi ottici miniaturizzati per installazione in minitubi con tecnica del soffiaggio,
contenenti da 24 a 144 fibre ottiche monomodali, con guaina LSZH.
Completamente rispondenti al capitolato Telecom-I CT 908.
8. Caratteristiche delle fibre ottiche monomodali, in accordo alla Raccomandazione ITU-T G.652
tipo D
Specifiche ottiche
Parametro
Requisito
Diametro di campo modale a 1310 nm
Diametro di campo modale a 1550 nm
Coefficiente di Attenuazione a 1310 nm
Coefficiente di Attenuazione a 1550 nm
Coefficiente di Attenuazione a 1285 ÷ 1330 nm
Coefficiente di Attenuazione a 1530 ÷ 1565 nm
Coefficiente di Attenuazione a 1565 ÷ 1625 nm
Picco del coefficiente di Attenuazione a 1383 ± 3 nm (OH)
Dispersione cromatica nel campo 1285 ÷ 1330 nm
Dispersione cromatica a 1550 nm
Dispersione cromatica a 1625 nm
Lunghezza d’onda a dispersione nulla (λ0)
Pendenza a λ0
Lunghezza d’onda di taglio su fibra cablata (λccf)
Dispersione di polarizzazione (PMD)
9,2 ± 0,3
10,3 ± 0,5
Val. medio
≤ 0,35
Val. massimo
≤ 0,37
Val. medio
≤ 0,21
Val. massimo
≤ 0,24
Val. medio
≤ 0,39
Val. massimo
≤ 0,42
Val. medio
≤ 0,22
Val. massimo
≤ 0,26
Val. medio
≤ 0,23
Val. massimo
≤ 0,28
≤ 0,35 (valore medio)
≤ 0,37 (valore massimo)
Val. medio
≤ 3,0
Val. massimo
≤ 3,5
Val. medio
≤ 17
Val. massimo
≤ 19
Val. medio
≤ 21
Val. massimo
≤ 22
1312 ± 10
≤ 0,092
Val. massimo
≤ 1260
Val. medio
≤ 0,10
Val. massimo
≤ 0,20
Unità di Misura
µm
dB/km
ps/(nm.km)
nm
ps/(nm²*km)
nm
ps/√km
Specifiche geometriche




Diametro del mantello
Errore di concentricità nucleo/mantello
Non circolarità del mantello
Diametro del rivestimento primario
125,0 ± 1,0 µm
≤ 0,5 µm
≤ 1,0 %
245 ± 5 µm
Specifiche meccaniche

Proof test 100 kpsi o 0.7 GN/m² o 1% elongation
ECO.TEL s.r.l.
Via Nazionale, 4 - 64026 Roseto degli Abruzzi (TE)
Page 3 of 4
SPECIFICA TECNICA
TECHNICAL SPECIFICATION
N°0064.13 Rev.0
Mod. TEC-tds-0
CAVO IN FIBRA OTTICA per TELECOMUNICAZIONI.
Cavi ottici miniaturizzati per installazione in minitubi con tecnica del soffiaggio,
contenenti da 24 a 144 fibre ottiche monomodali, con guaina LSZH.
Completamente rispondenti al capitolato Telecom-I CT 908.
9. Caratteristiche delle fibre ottiche monomodali, insensibili alle curvature, in accordo alla
Raccomandazione ITU-T G.657 tipo A
Specifiche ottiche
Parametro
Requisito
Diametro di campo modale a 1310 nm
Diametro di campo modale a 1550 nm
Coefficiente di Attenuazione a 1310 nm
Coefficiente di Attenuazione a 1550 nm
Coefficiente di Attenuazione a 1285 ÷ 1330 nm
Coefficiente di Attenuazione a 1530 ÷ 1565 nm
Coefficiente di Attenuazione a 1565 ÷ 1625 nm
Picco del coefficiente di Attenuazione a 1383 ± 3 nm (OH)
Dispersione cromatica nel campo 1285 ÷ 1330 nm
Dispersione cromatica a 1550 nm
Dispersione cromatica a 1625 nm
Lunghezza d’onda a dispersione nulla (λ0)
Pendenza a λ0
Lunghezza d’onda di taglio su fibra cablata (λccf)
Dispersione di polarizzazione (PMD)
Unità di Misura
8,6 ± 0,4
9,8 ± 0,5
Val. medio
≤ 0,35
Val. massimo
≤ 0,37
Val. medio
≤ 0,21
Val. massimo
≤ 0,24
Val. medio
≤ 0,39
Val. massimo
≤ 0,42
Val. medio
≤ 0,22
Val. massimo
≤ 0,26
Val. medio
≤ 0,23
Val. massimo
≤ 0,28
≤ 0,35 (valore medio)
≤ 0,37 (valore massimo)
Val. massimo
≤ 3,7
Val. massimo
≤ 18,5
Val. massimo
≤ 22
1312 ± 12
≤ 0,092
Val. massimo
≤ 1260
Val. medio
≤ 0,10
Val. massimo
≤ 0,20
µm
dB/km
ps/(nm.km)
nm
ps/(nm²*km)
nm
ps/√km
Specifiche geometriche




Diametro del mantello
Errore di concentricità nucleo/mantello
Non circolarità del mantello
Diametro del rivestimento primario
125,0 ± 1,0 µm
≤ 0,5 µm
≤ 1,0 %
200 ± 5 µm
Specifiche meccaniche

Proof test 100 kpsi o 0.7 GN/m² o 1% elongation.
0
Rev.
03/09/2013
Data
ECO.TEL s.r.l.
Emissione
Commenti
Via Nazionale, 4 - 64026 Roseto degli Abruzzi (TE)
G. Maiorani
Emesso
G. Di Censo
Approvato
