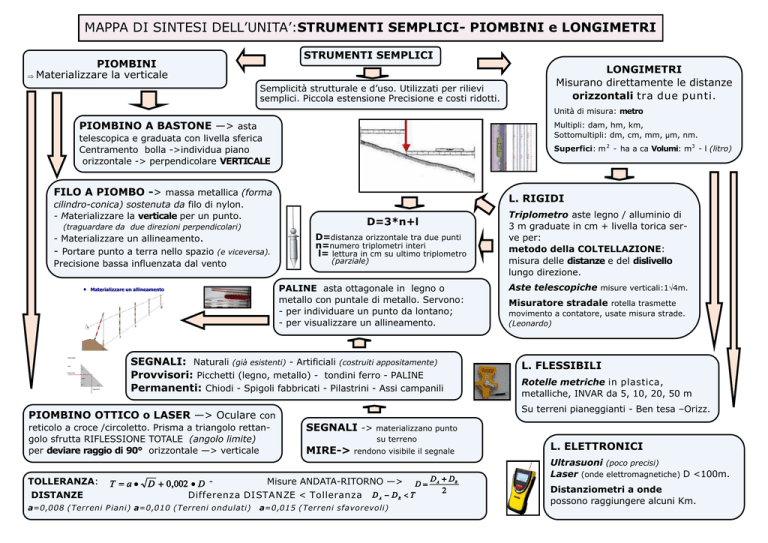

MAPPA DI SINTESI DELL’UNITA’:STRUMENTI SEMPLICI- PIOMBINI e LONGIMETRI
STRUMENTI SEMPLICI
PIOMBINI
⇒ Materializzare la verticale
Semplicità strutturale e d’uso. Utilizzati per rilievi
semplici. Piccola estensione Precisione e costi ridotti.
LONGIMETRI
Misurano direttamente le distanze
orizzontali tra due punti.
Unità di misura: metro
PIOMBINO A BASTONE —> asta
Multipli: dam, hm, km,
Sottomultipli: dm, cm, mm, μm, nm.
telescopica e graduata con livella sferica
Centramento bolla ->individua piano
orizzontale -> perpendicolare VERTICALE
Superfici: m 2 - ha a ca Volumi: m3 - l (litro)
FILO A PIOMBO -> massa metallica (forma
L. RIGIDI
cilindro-conica) sostenuta da filo di nylon.
- Materializzare la verticale per un punto.
D=3*n+l
(traguardare da due direzioni perpendicolari)
- Materializzare un allineamento.
- Portare punto a terra nello spazio (e viceversa).
Precisione bassa influenzata dal vento
D=distanza orizzontale tra due punti
n=numero triplometri interi
l= lettura in cm su ultimo triplometro
(parziale)
PALINE asta ottagonale in legno o
metallo con puntale di metallo. Servono:
- per individuare un punto da lontano;
- per visualizzare un allineamento.
SEGNALI: Naturali (già esistenti) - Artificiali (costruiti appositamente)
Provvisori: Picchetti (legno, metallo) - tondini ferro - PALINE
Permanenti: Chiodi - Spigoli fabbricati - Pilastrini - Assi campanili
TOLLERANZA:
DISTANZE
SEGNALI ->
MIRE->
materializzano punto
su terreno
rendono visibile il segnale
Misure ANDATA-RITORNO —>
Differenza DI STANZE < Tolleranza
a=0,008 (Terreni P iani) a=0,010 (Terreni ondulati)
Aste telescopiche misure verticali:1÷4m.
Misuratore stradale rotella trasmette
movimento a contatore, usate misura strade.
(Leonardo)
L. FLESSIBILI
Rotelle metriche in plastica,
metalliche, INVAR da 5, 10, 20, 50 m
Su terreni pianeggianti - Ben tesa –Orizz.
PIOMBINO OTTICO o LASER —> Oculare con
reticolo a croce /circoletto. Prisma a triangolo rettangolo sfrutta RIFLESSIONE TOTALE (angolo limite)
per deviare raggio di 90° orizzontale —> verticale
Triplometro aste legno / alluminio di
3 m graduate in cm + livella torica serve per:
metodo della COLTELLAZIONE:
misura delle distanze e del dislivello
lungo direzione.
a=0,015 (Terreni sfavorevoli)
L. ELETTRONICI
Ultrasuoni (poco precisi)
Laser (onde elettromagnetiche) D <100m.
Distanziometri a onde
possono raggiungere alcuni Km.
