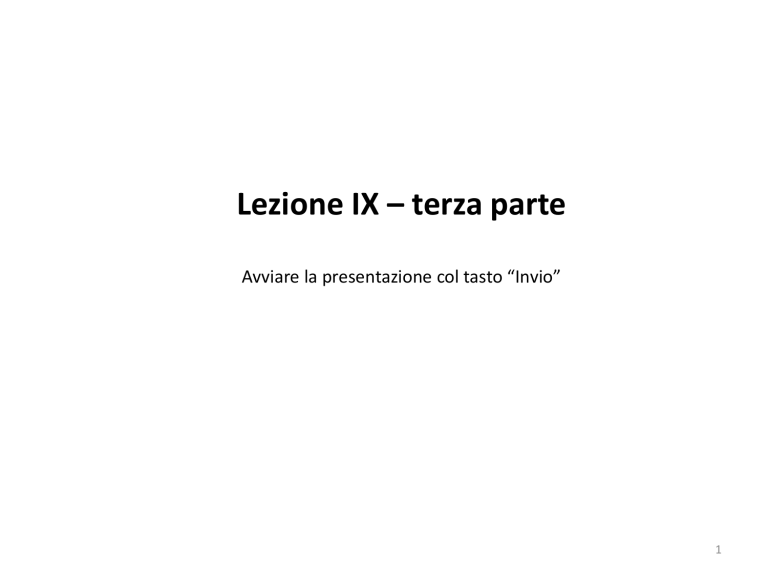

Lezione IX – terza parte
Avviare la presentazione col tasto “Invio”
1
Riepilogo III
2
Le forze d’attrito
3
Supponiamo di applicare una forza
perfettamente liscia:
F = F1 a = 0
Aumentiamo la forza:
F2 > F1
Non succede niente !
F3 > F2
F = F3 a = 0
Aumentiamo la forza:
F = F4 a ≠ 0
non
Non succede niente !
F = F2 a = 0
Aumentiamo la forza:
F1 ad un corpo posizionato su di una superficie
Non succede niente !
F4 > F3
4
–F1
F1 – F1 = 0, risulta a = 0.
In base alle Leggi di Newton possiamo affermare che esiste una forza eguale a
applicata al corpo cosicché essendo la risultante delle forze
F = F1 a = 0
F = F2 a = 0
F = F3 a = 0
Chiameremo questa forza fs (Forza di attrito Statico)
5
Se osserviamo in dettaglio il moto nel caso F4 scopriamo che se manteniamo applicata la
forza, il corpo si muove di moto accelerato
F = F4 a ≠ 0
Tuttavia, se facciamo delle misure scopriamo che
a < F4 / m
Evidentemente, esiste una forza contraria tale che la risultante Fr obbedisce alla relazione
F r= m a
Fr = F4 – fk = m a
Chiameremo questa forza fk (Forza di attrito Dinamico)
6
Va da sé che una volta «sbloccato» il corpo dalla posizione di quiete, se vogliamo
semplicemente che mantenga uno stato di moto uniforme (a
= 0), dobbiamo smorzare
la forza F4 fino a eguagliare in modulo fk
F4
= - fk
fk
7
Quindi, in sostanza, se misuriamo in funzione del tempo la forza F necessaria per
sbloccare il corpo dalla sua posizione di quiete e poi mantenerlo in uno stato di moto
otteniamo un grafico di questo tipo:
F applicata
= 0),
F > fs
Forza
uniforme (a
fk
2
4
6
8
10
Tempo (s)
12
14
8
Si osserva che la forza di attrito f è proporzionale alla forza normale N che mantiene a
contatto la massa in questione con la superficie su cui si trova.
Di norma l’attrito è quantificato attraverso l’introduzione del cosiddetto coefficiente
d’attrito
μ
Definiremo pertanto il coefficiente d’attrito statico in base alla formula:
fs = μs N
E definiremo il coefficiente d’attrito dinamico (o cinetico) in base alla formula
fc = μc N
9
Per pervenire alla formulazioni delle nostre Leggi e per sviluppare un approccio
metodologico che ci consenta di prevedere l’esito degli esperimenti, vi ricordo che
eravamo partiti dallo studio di:
Cinematica e Dinamica che ci hanno anche indirizzato verso applicazioni del
calcolo differenziale (derivate e integrali)
e ci siamo dovuti anche impratichire con altri strumenti di lavoro:
• Algebra vettoriale
10
Per pervenire in modo formalmente corretto alle nostre formulazioni:
•
ci siamo dotati di adeguati strumenti di lavoro
• Abbiamo definito le grandezze fisiche fondamentali
• Abbiamo enunciato le leggi fondamentali della dinamica
11
GRANDEZZE SCALARI E GRANDEZZE VETTORIALI
Ripensando agli esperimenti che abbiamo immaginato a proposito della quantità di
moto, ci rendiamo conto che in Fisica esistono sia:
grandezze scalari o più semplicemente uno scalare
che
grandezze vettoriali o più semplicemente un vettore
Per grandezza scalare intendiamo una grandezza fisica identificata semplicemente
da un valore numerico: per esempio fra quelle che abbiamo già trattato nei nostri
esperimenti, la massa. Diremo quindi la massa è uno scalare.
Per grandezza vettoriale intendiamo invece una grandezza fisica che oltre ad un valore
numerico, necessita anche della individuazione di una direzione e un verso, per esempio
fra quelle che abbiamo già trattato nei nostri esperimenti, la velocità. Diremo quindi che
la velocità è un vettore
12
Proprietà dei vettori
Le proprietà dei vettori possono essere facilmente descritte ricorrendo alla loro
rappresentazione grafica. Prendiamo in considerazione il vettore «spostamento»
Supponiamo di muoverci verso Est per 3km a partire da una posizione iniziale «0».
Possiamo indicare questo spostamento nel grafico di seguito come segue:
N
W
O
E
1 km
S
13
Immaginiamo quindi di svoltare di 30 gradi a sinistra e di spostarci lungo questa nuova
direzione di altri 5 km. Siamo in contatto radio coi nostri corrispondenti fermi al punto
«0». Per farci raggiungere dobbiamo necessariamente descrivere il percorso che
abbiamo fatto, o possiamo piuttosto indicare un percorso diretto ?
N
W
30°
O
E
1 km
S
14
Immaginiamo quindi di svoltare di 30 gradi a sinistra e di spostarci lungo questa nuova
direzione di altri 5 km. Siamo in contatto radio coi nostri corrispondenti fermi al punto
«0». Per farci raggiungere dobbiamo necessariamente descrivere il percorso che
abbiamo fatto, o possiamo piuttosto indicare un percorso diretto ?
Ok, graficamente è semplice ma come ricavare la lunghezza (modulo) e l’angolo del
vettore risultante ? (che sono poi le grandezze da comunicare ai nostri corrispondenti!)
N
W
30°
O
E
1 km
S
15
Componenti dei vettori
Possiamo individuare un vettore indicandone il modulo (la lunghezza), la direzione
e il verso:
y
φ
O
x
16
Possiamo individuare un vettore indicandone il modulo (la lunghezza), la direzione
e il verso:
y
ay
O
φ
ax
x
Le componenti lungo l’asse x e l’asse y saranno rispettivamente:
ax = a cos ( φ )
ay = a sin ( φ )
17
Quindi, conoscendo
a
e
φ
possiamo determinare ax e
ay
ax = a cos ( φ )
ay = a sin ( φ )
18
Viceversa, conoscendo ax e ay possiamo determinare
a =
tan
ax 2
+
ae
ay2
= ay / ax
18
E torniamo adesso al quesito da cui eravamo partiti: la somma vettoriale
Vogliamo definire il vettore
s = a + b
E’ intuitivo rendersi conto che, posto
Risulta:
N
W
s
=
sx i
+
sy j
sx = ax + bx
sy = ay + by
30°
O
E
1 km
S
19
Ecco i dati da comunicare ai nostri corrispondenti fermi al punto «0»
s =
tan
sx 2
+
sy2
= sy / sx
20
Vettori unitari (versori)
I versori sono vettori unitari (modulo = 1 ) che hanno direzione e verso di ciascuno
degli assi cartesiani e vengono indicati con i simboli i e j rispettivamente:
y
j
O
x
i
Adottando questo formalismo, possiamo scrive il vettore
a
=
ax i
+
a
come:
ay j
21
Moltiplicazione di un vettore per uno scalare
y
y
φ
O
x
φ
x
O
Moltiplicare un vettore per uno scalare, significa semplicemente variarne il modulo
22
Prodotto scalare di due vettori
Dati due vettori A e B:
A
θ
B
Definito θ l’angolo fra i due vettori, di definisce prodotto scalare di A e B
A • B = A x B cos (θ)
Cioè il prodotto del modulo di A per la proiezione di A su B
23
Prodotto vettoriale di due vettori
Lo vedremo più avanti quando ne troveremo un’applicazione in Fisica
