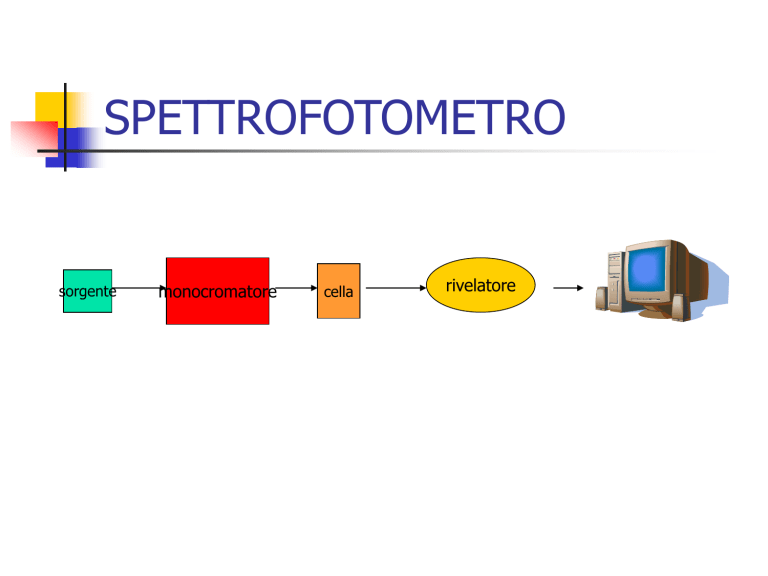

SPETTROFOTOMETRO
sorgente
monocromatore
cella
rivelatore
Le sorgenti
Lampada a filamento di tungsteno
(intervallo da 930 a 330 nm)
Lampade al deuterio (lampade ad arco
il cui bulbo è riempito di D2)
( < 400 nm)
Monocromatore
Permette di ottenere una radiazione il più
possibile monocromatica in modo da:
►migliorare risoluzione delle bande vicine
►effettuare misure al max di assorbimento con
miglioramenti nella sensibilità
► poter applicare la legge di Beer
Schema del monocromatore
Sistema
disperdente
La luce bianca proveniente da una sorgente quasi puntiforme (fenditura
d’entrata) attraversa un mezzo disperdente e da questo viene prelevata una
piccolissima porzione mediante la fenditura d’uscita
PRISMA
Reticolo di riflessione
Reticoli di trasmissione
I rivelatori: i fototubi
il catodo, colpito dal
raggio emette elettroni
che vengono catturati
dall’anodo; fluisce una
corrente proporzionale al
numero di fotoni
Rivelatori: fotomoltiplicatori
È costituito da una serie
di dinodi ad un
potenziale sempre più
alto per ottenere un
segnale amplificato di
circa 106
Cella porta campioni
Materiali: quarzo,vetro,polistirene
Spettrofotometro monoraggio
Schema doppio raggio
