Esercizio 1

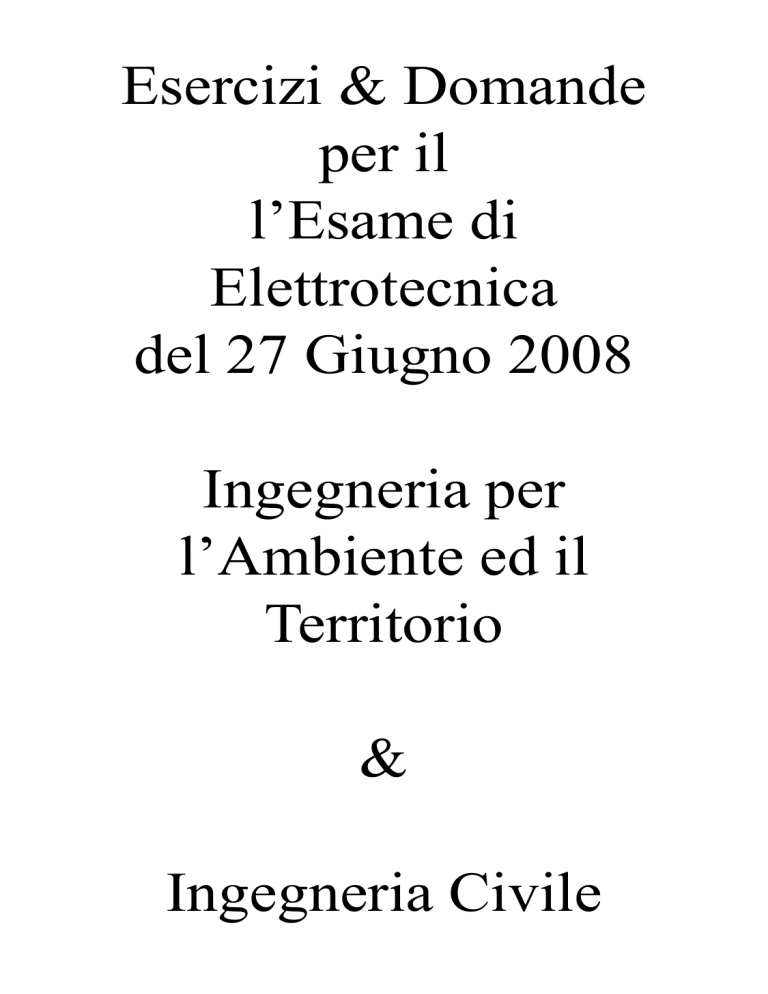

Esercizi & Domande
per il
l’Esame di
Elettrotecnica
del 27 Giugno 2008
Ingegneria per
l’Ambiente ed il
Territorio
&
Ingegneria Civile
 Ing. Ambiente&Territorio
 Ing. Civile
Esame di Elettrotecnica
27 giugno 2008
Nome: _______________ Cognome: ________________ Mtr: _______
C
L2
R1
L1
R3
R2
vi(t)
vo(t)
j1,25 kW
1 kW
1,3 kW
-j1,5 kW
10 V
j0,6 kW
1,25 kW -j0,35 kW
I1
Nel circuito in figura, determinare per quale
valore della frequenza la tensione in uscita
vo(t) è sfasata di p/2 in ritardo rispetto alla
tensione in ingresso vi(t)
t1
N1
Nel circuito in figura determinare l’andamento dell’intensità
della corrente che attraversa il generatore di tensione.
w=30 rad/s
t3
N2
t2
Determinare i tre coefficienti della mutua descritta in
figura. Si assumano nulli i flussi dispersi in aria e
trascurabili le cadute di f.m.m. nel ferro
Siano:
1- traferro t1: Area = 2 cm2 ; Spessore = 2 mm
2- traferro t2: Area = 4 cm2 ; Spessore = 2 mm
3- traferro t3: Area = 3 cm2 ; Spessore = 2 mm
I2
N1 = 800 spire
N2 = 200 spire
Le prove su un trasformatore monofase
con i seguenti valori nominali:
V1/V2 = 12 kV /240 V
Pnom = 22 kVA
hanno fornito i seguenti risultati:
Prova a vuoto:
Prova in corto circuito:
P0 = 137 W
I0 = 60·10-3 A
Pcc = 650 W
Vcc = 3,5%
Determinare i parametri del circuito equivalente
