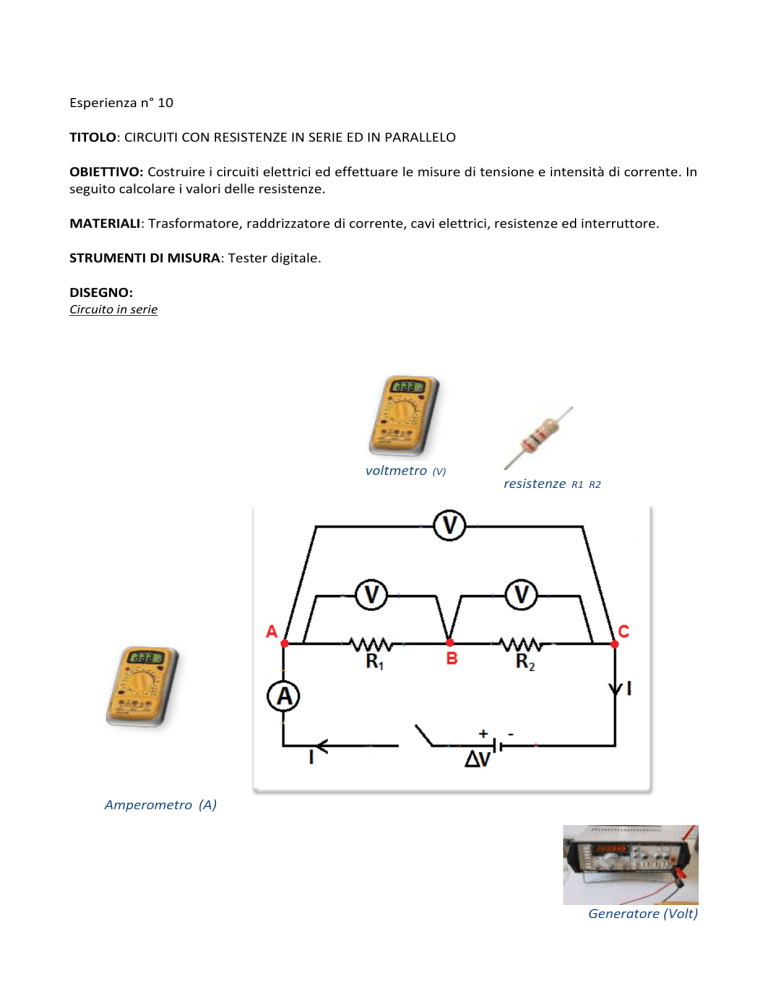

Esperienza n° 10
TITOLO: CIRCUITI CON RESISTENZE IN SERIE ED IN PARALLELO
OBIETTIVO: Costruire i circuiti elettrici ed effettuare le misure di tensione e intensità di corrente. In
seguito calcolare i valori delle resistenze.
MATERIALI: Trasformatore, raddrizzatore di corrente, cavi elettrici, resistenze ed interruttore.
STRUMENTI DI MISURA: Tester digitale.
DISEGNO:
Circuito in serie
voltmetro
(V)
resistenze
R1 R2
Amperometro (A)
Generatore (Volt)
TABELLA:
Circuito in serie
βˆ†VAB
V
βˆ†VBC
V
βˆ†VAC
V
I
A
R1
Ω
R2
Ω
RTOT
Ω
FORMULE E CALCOLI:
𝑅1 =
Verifica:
βˆ†π‘‰π΄π΅
𝐼
𝑅2 =
βˆ†π‘‰π΅πΆ
𝐼
𝑅𝑇𝑂𝑇 =
𝑅𝑇𝑂𝑇 = 𝑅1 + 𝑅2
DESCRIZIONE DELLA PROVA:
ο‚·
ο‚·
ο‚·
Come costruire un circuito in serie
Quali misure sono state effettuate e con quali strumenti
Cosa si è calcolato
CONCLUSIONE:
ο‚·
Verificare se la Rtot misurata del circuito elettrico corrisponde a quella teorica.
βˆ†π‘‰π΄πΆ
𝐼
Circuito in parallelo
Voltmetro (V)
Amperometro (A)
Resistenze
R1 R2
Circuito in parallelo
I1
A
I2
A
I
A
βˆ†VAB = βˆ†VCD
V
R1
Ω
R2
Ω
RTOT
Ω
FORMULE E CALCOLI:
𝑅1 =
βˆ†π‘‰π΄π΅
Verifica:
𝑅2 =
𝐼1
𝑅𝑇𝑂𝑇 =
𝑅1 ×𝑅2
𝑅1 +𝑅2
βˆ†π‘‰π΅πΆ
𝐼2
𝑅𝑇𝑂𝑇 =
βˆ†π‘‰π΅πΆ
𝐼
DESCRIZIONE DELLA PROVA:
ο‚·
ο‚·
ο‚·
ο‚·
Come costruire un circuito in serie
Come costruire un circuito in parallelo
Quali misure sono state effettuate e con quali strumenti
Cosa si è calcolato
CONCLUSIONE:
ο‚·
Verificare se la Rtot misurata del circuito elettrico corrisponde a quella teorica.
