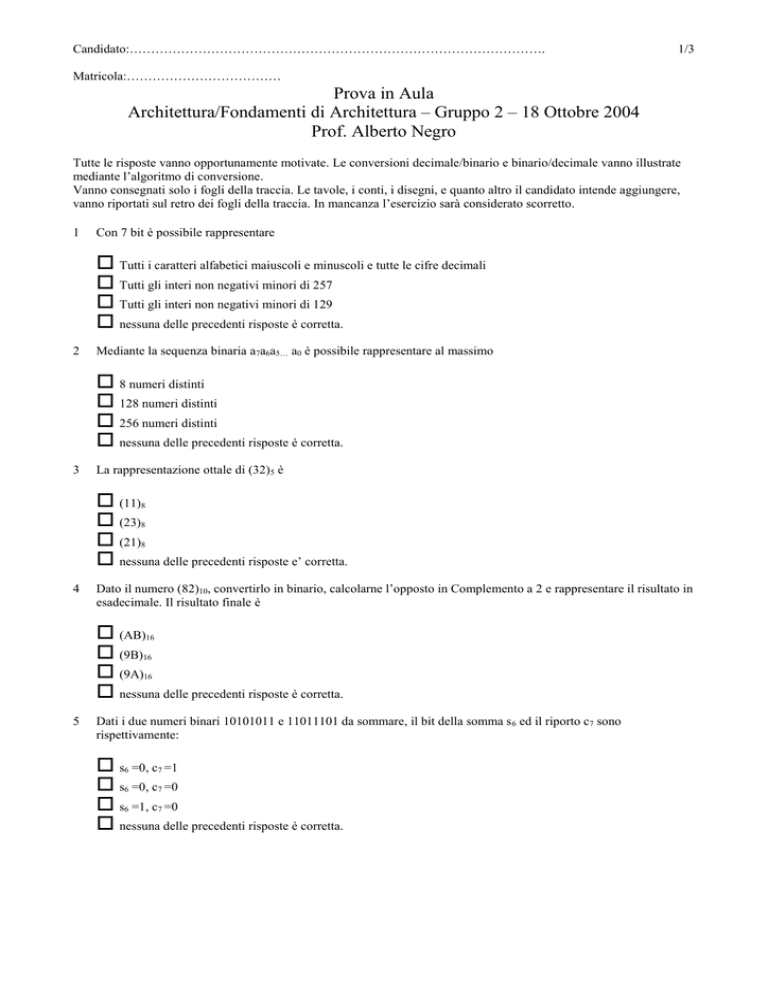

Prova in Aula

Candidato:…………………………………………………………………………………….
1/3
Matricola:………………………………
Prova in Aula
Architettura/Fondamenti di Architettura – Gruppo 2 – 18 Ottobre 2004
Prof. Alberto Negro
Tutte le risposte vanno opportunamente motivate. Le conversioni decimale/binario e binario/decimale vanno illustrate
mediante l’algoritmo di conversione.
Vanno consegnati solo i fogli della traccia. Le tavole, i conti, i disegni, e quanto altro il candidato intende aggiungere,
vanno riportati sul retro dei fogli della traccia. In mancanza l’esercizio sarà considerato scorretto.
1
Con 7 bit è possibile rappresentare
 Tutti i caratteri alfabetici maiuscoli e minuscoli e tutte le cifre decimali
 Tutti gli interi non negativi minori di 257
 Tutti gli interi non negativi minori di 129
 nessuna delle precedenti risposte è corretta.
2
Mediante la sequenza binaria a7a6a5… a0 è possibile rappresentare al massimo
 8 numeri distinti
 128 numeri distinti
 256 numeri distinti
 nessuna delle precedenti risposte è corretta.
3
La rappresentazione ottale di (32)5 è
 (11)8
 (23)8
 (21)8
 nessuna delle precedenti risposte e’ corretta.
4
Dato il numero (82)10, convertirlo in binario, calcolarne l’opposto in Complemento a 2 e rappresentare il risultato in
esadecimale. Il risultato finale è
 (AB)16
 (9B)16
 (9A)16
 nessuna delle precedenti risposte è corretta.
5
Dati i due numeri binari 10101011 e 11011101 da sommare, il bit della somma s 6 ed il riporto c7 sono
rispettivamente:
 s6 =0, c7 =1
 s6 =0, c7 =0
 s6 =1, c7 =0
 nessuna delle precedenti risposte è corretta.
Candidato:…………………………………………………………………………………….
Matricola:………………………………
6 Le rappresentazioni modulo e segno, complemento a due e polarizzata ad 8 bit di (-63)10 sono rispettivamente
 10011111, 11000001, 01000001
 11000000, 11000011, 00111111
 10111111, 11000001, 01000000
 nessuna delle precedenti risposte è corretta.
7
Utilizzando la rappresentazione in complemento a 2 su 9 bit eseguire la somma di (-109)10 e (-63)10. Il risultato è
 101010100
 101011100
 il risultato non è rappresentabile
 nessuna delle precedenti risposte è corretta.
8
Rappresentare i numeri (-1.70)10 e (-5.31)10 in virgola mobile con precisione singola e sommarli. Il risultato è
 1100 0000 0110 0000 1000 0000 0000 0000
 1100 0001 0010 1010 0000 0000 0000 0000
 1100 0001 0110 0000 1000 0000 0000 0000
 nessuna delle precedenti risposte è corretta.
9
L’insieme di porte logiche {AND, NOT}
 Non è un insieme funzionalmente completo
 È un insieme funzionalmente completo
 Solo se aggiungiamo la porta OR l’insieme diviene funzionalmente completo
 nessuna delle precedenti risposte è corretta.
10 Tra i seguenti algoritmi completare quello che correttamente converte 178 10 in base 2 fornendo il risultato della
conversione stessa.
 S1 = N = ….
S2 = …
.
.
.S6 = …
(N)2= …
 S0 = N = ….
S1 = …
.
.
.S7= …
(N)2 = …
 S1 =
N=…
S2 = …
.
..
S7 = …
(N)2 = …
 nessuna delle precedenti risposte e’ corretta.
2/3
Candidato:…………………………………………………………………………………….
3/3
Matricola:………………………………
11 Tra i seguenti algoritmi completare quello che correttamente converte il numero (11001010)2 in base 10 fornendo il
risultato della conversione stessa.
 S6 = 1
S5 =…
.
.
N = S0 = …= (…)10
 S6 = 1
S5 = …
.
.
N = S1 = …= (…)10
 S7 = 1
S6 = ……………
.
.
N = S0 = ………………= (…)10
 nessuna delle precedenti risposte è corretta.
12 La tavola pitagorica dell’addizione binaria e’:



0
1

0 0
1

1 1
0
0
1

0 0
1

1 1
1
0
1

0 0
1

1 1
10
 nessuna delle precedenti risposte e’ corretta.
