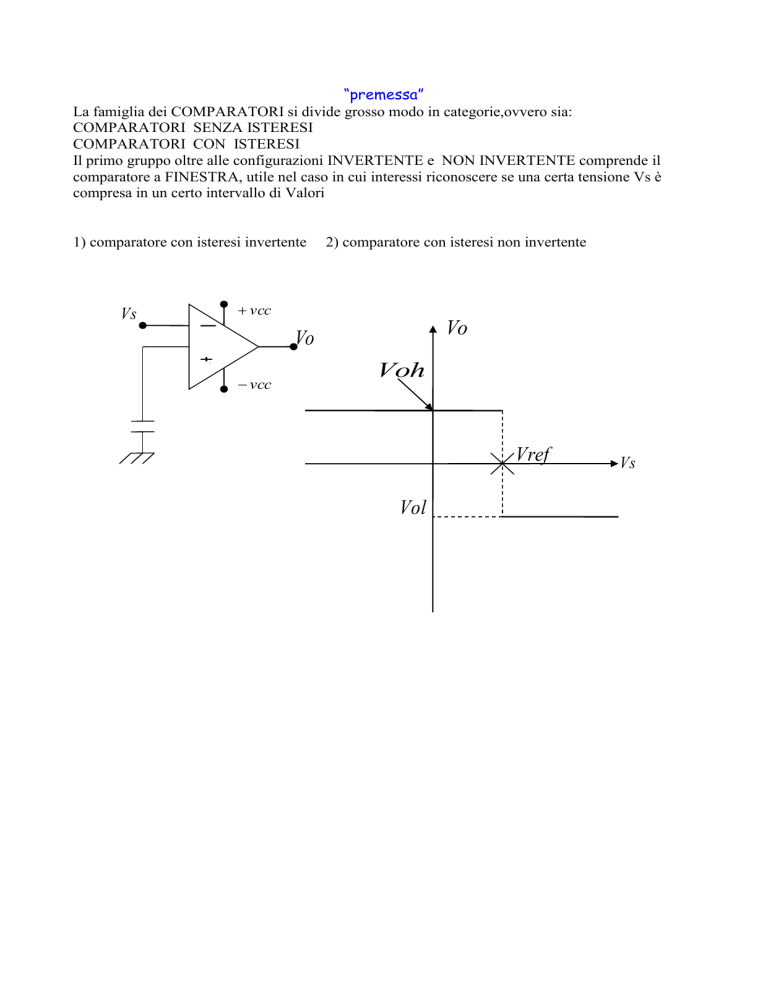

“premessa”
La famiglia dei COMPARATORI si divide grosso modo in categorie,ovvero sia:
COMPARATORI SENZA ISTERESI
COMPARATORI CON ISTERESI
Il primo gruppo oltre alle configurazioni INVERTENTE e NON INVERTENTE comprende il
comparatore a FINESTRA, utile nel caso in cui interessi riconoscere se una certa tensione Vs è
compresa in un certo intervallo di Valori
1) comparatore con isteresi invertente
Vs
2) comparatore con isteresi non invertente
 vcc
Vo
Vo
 vcc
Voh
Vref
Vol
Vs
Il trigger di Schmitt
Presenta anch’esso le 2 configurazioni ,invertente e non invertente, con in più la peculiarità
Dell’isteresi
Vs
Vo
Vo
Ciclo : H  L
Vo
Voh
R1
R2
Vt 
Ciclo : L  H
Vt 
Vref
Ciclo : completo
Vol
isteresi
simmetrica
Comparatore con isteresi in configurazione invertente
Vs
R2
Vs
R1
Vo
Voh
Vref
Vs
Vt 
Vt 
Vol
Comparatore con isteresi in configurazione non invertente
“I VANTAGGI “ DEL TRIGGER DI SCHMITT
Il TRIGGER DI SCHMITT e si differenzia dagli operazionali sopraccitati per due sostanziali
motivi:
1) Non presenta la lentezza di commutazione a cui invece gli altri sono soggetti,
lentezza dovuta al fatto che per generare in uscita il livello alto o basso, è necessario che la
differenza di tensioni in ingresso sia sufficientemente ampia da far sì che amplificata dal guadagno
di tensione porti la sua uscita a VoH o a V
2) Non è soggetto a commutazioni indesiderate come accade agli altri operazionali,
commutazioni causate da disturbi sovrapposti al segnale in ingresso
Vs
Vref
Vo
Voh

Vo
Voh
tg  Av
t
Vs
t
Vref
Vol
Vol
a)
b)
a) caratteristica reale di trasferimento di un comparatore senza isteresi
b) comportamento del circuito in presenza di fluttuazioni intorno al segnale in ingresso Vs
Vs
Vs
Vt 
Vt 
t
Vo
Voh
t
Nella figura soprastante si può vedere come se in un trigger non ha ampiezza tale da oltrepassare
l’isteresi non viene sentito
Vo
Vt 
Vt 
t
Vo
Voh
t
Vol
Conversione di un generico segnale periodico in un segnale a due livelli

Per la sua capacità di eliminare i disturbi sovrapposti a segnali a due livelli il trigger
è detto riformatore di impulsi

È possibile,in particolare se il segnale è periodico agendo sulla tensione di
riferimento Vref modificare il duty-cycle del segnale d’uscita,il trigger quindi ha
anche la funzione di formatore di segnali a due livelli
