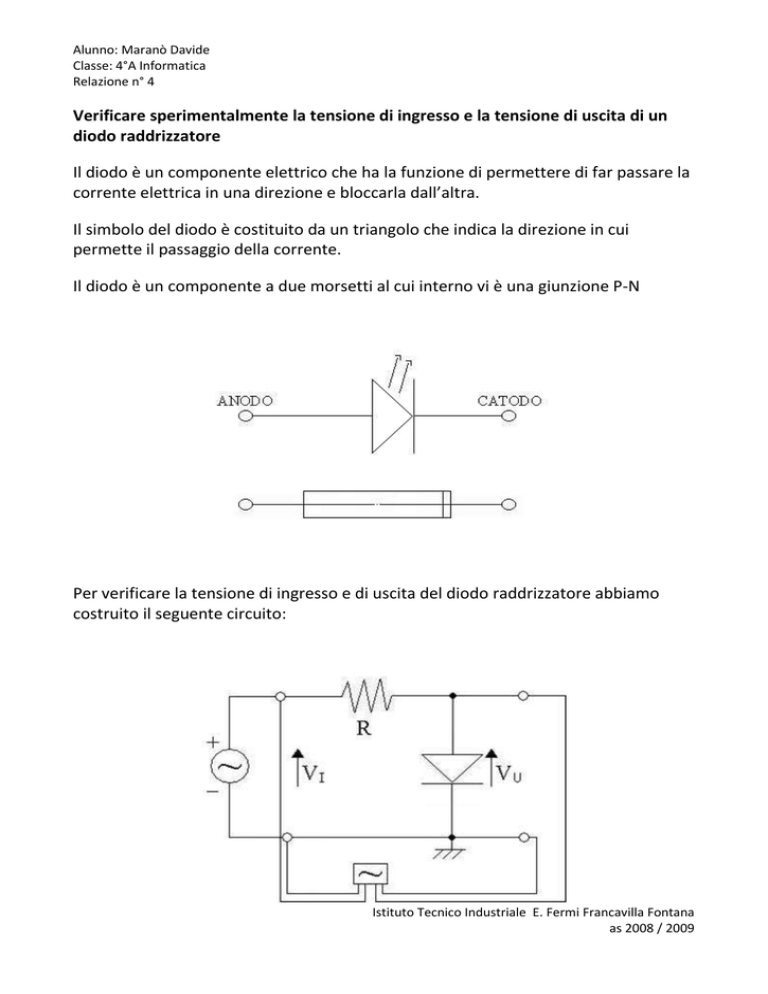

Verificare sperimentalmente la tensione di ingresso e la tensione di uscita di un
diodo raddrizzatore
Il diodo è un componente elettrico che ha la funzione di permettere di far passare la
corrente elettrica in una direzione e bloccarla dall’altra.
Il simbolo del diodo è costituito da un triangolo che indica la direzione in cui
permette il passaggio della corrente.
Il diodo è un componente a due morsetti al cui interno vi è una giunzione P-N
Per verificare la tensione di ingresso e di uscita del diodo raddrizzatore abbiamo
costruito il seguente circuito:
Istituto Tecnico Industriale E. Fermi Francavilla Fontana
as 2008 / 2009
Alunno: Maranò Davide
Classe: 4°A Informatica
Relazione n° 4
R = 1000Ω
D = 1N4007
Successivamente utilizzando il picoscopio abbiamo misurato i valori di tensione di
ingresso e di uscita del diodo e la tensione del resistore:
VI= 6,029 V
VU= 4,585 V
Istituto Tecnico Industriale E. Fermi Francavilla Fontana
as 2008 / 2009
Alunno: Maranò Davide
Classe: 4°A Informatica
Relazione n° 4
VR= 3,646 V
Istituto Tecnico Industriale E. Fermi Francavilla Fontana
as 2008 / 2009
Alunno: Maranò Davide
Classe: 4°A Informatica
Relazione n° 4
Applicando il secondo principio di Kirchhoff abbiamo verificato i risultati ottenuti
sperimentalmente:
VI = VU + VR
6,029 V = 4,585 V + 3,646 V
6,029 V = 8,231 V
Osservazioni
Tralasciando gli errori dovuti all’operatore e agli strumenti utilizzati possiamo
affermare che l’esercitazione è riuscita perfettamente poiché i valori ottenuti
applicando il secondo principio di Kirchhoff sono accettabili.
