RILIEVO DELLA CARATTERISTICA DI UN
DIODO A GIUNZIONE
Il rilievo della caratteristica di un diodo a giunzione p-n si può
eseguire misurando la corrente che fluisce attraverso il diodo
al variare della differenza di potenziale applicata.

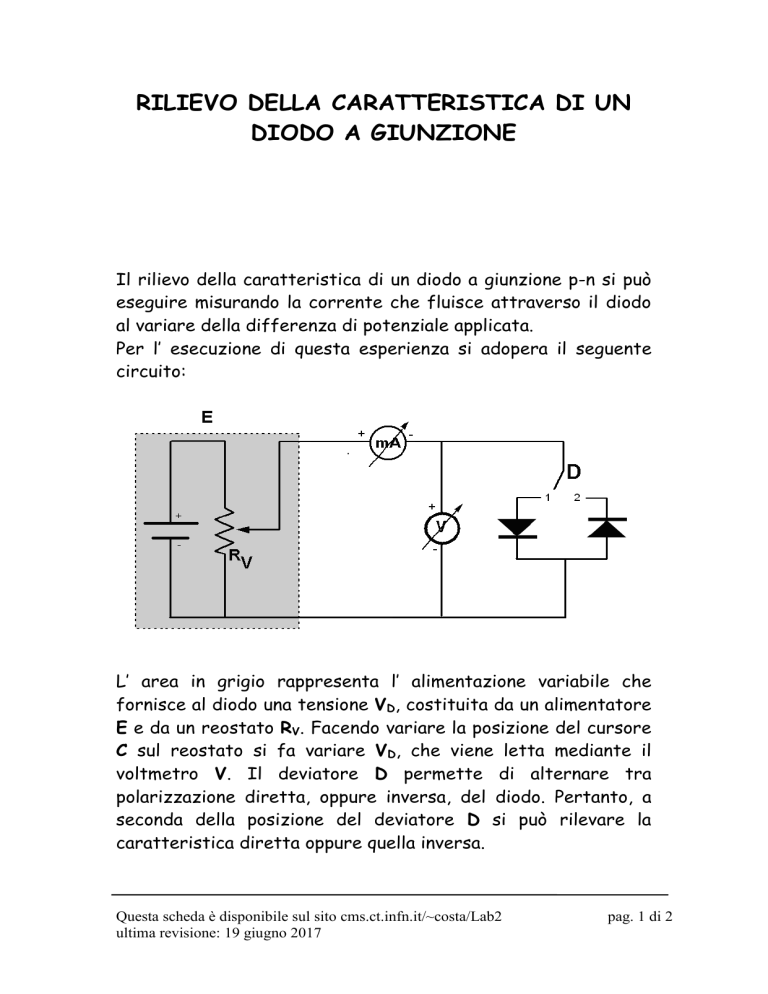

Per l’ esecuzione di questa esperienza si adopera il seguente
circuito:
L’ area in grigio rappresenta l’ alimentazione variabile che
fornisce al diodo una tensione VD, costituita da un alimentatore
E e da un reostato RV. Facendo variare la posizione del cursore
C sul reostato si fa variare VD, che viene letta mediante il
voltmetro V. Il deviatore D permette di alternare tra
polarizzazione diretta, oppure inversa, del diodo. Pertanto, a
seconda della posizione del deviatore D si può rilevare la
caratteristica diretta oppure quella inversa.
Questa scheda è disponibile sul sito cms.ct.infn.it/~costa/Lab2
ultima revisione: 19 giugno 2017
pag. 1 di 2
Modo di operare
1. Realizzare il circuito di figura, utilizzando inizialmente il
voltmetro analogico).
2. Prima di accendere l’ alimentatore, ruotare il suo
potenziometro tutto in verso antiorario (tensione nulla).
3. Spostare il deviatore D nella posizione 1, per dare al diodo
polarizzazione diretta.
4. Fare variare la posizione del cursore del reostato, leggere la
tensione VD applicata al diodo sul voltmetro e, in
corrispondenza, la corrente ID, indicata dal mA.
5. Riportare in una tabella le coppie (VD, ID) rilevate.
6. Costruire il grafico della caratteristica (si suggerisce di
adoperare scala semilogaritmica).
7. Riportare la tensione a zero, poi spegnere l’ alimentatore,
spostare il deviatore D nella posizione 2, per dare al diodo
polarizzazione inversa, riaccendere l’ alimentatore e
operando come in 4. rilevare la caratteristica inversa.
Per rilevare la caratteristica inversa si consiglia di usare:
 per la misura della corrente un galvanometro (Stabilire
inizialmente lo zero dello strumento; la sensibilità del
galvanometro è riportata sul retro dello stesso)
 per la misura della tensione il voltmetro digitale, in quanto
il diodo polarizzato inversamente ha una resistenza più
alta.
8. Terminate le misure, prima di spegnere l’ alimentatore,
riportare a zero la tensione.
