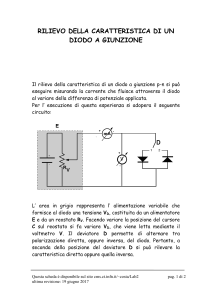

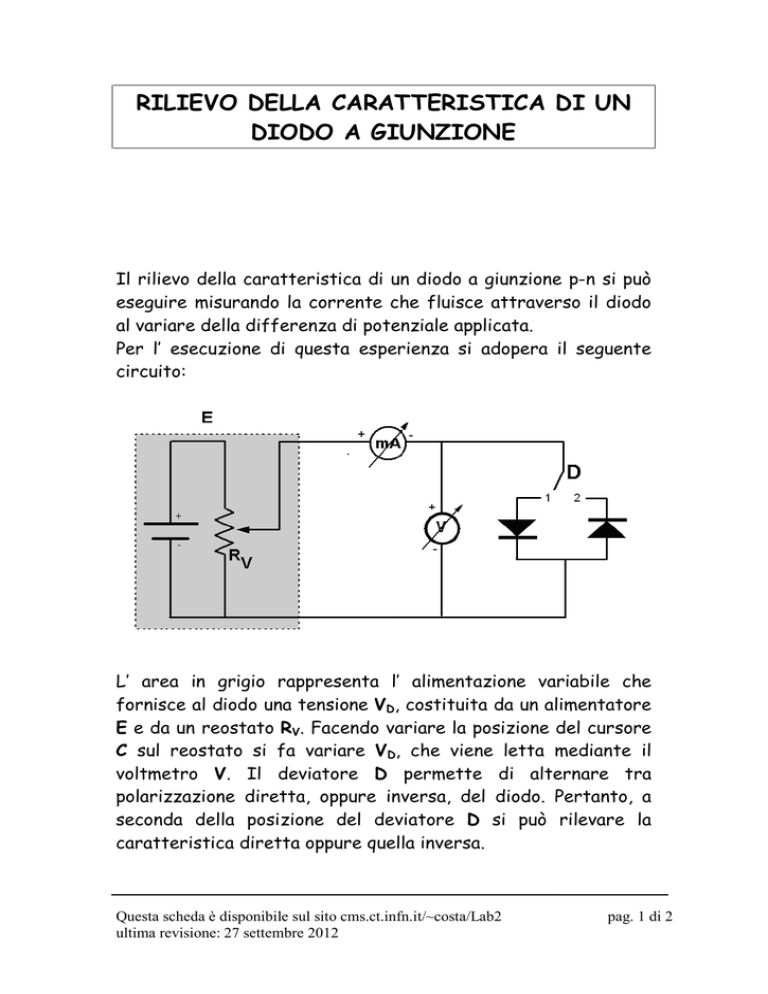

RILIEVO DELLA CARATTERISTICA DI UN DIODO A GIUNZIONE Il rilievo della caratteristica di un diodo a giunzione p-n si può eseguire misurando la corrente che fluisce attraverso il diodo al variare della differenza di potenziale applicata. Per l’ esecuzione di questa esperienza si adopera il seguente circuito: L’ area in grigio rappresenta l’ alimentazione variabile che fornisce al diodo una tensione VD, costituita da un alimentatore E e da un reostato RV. Facendo variare la posizione del cursore C sul reostato si fa variare VD, che viene letta mediante il voltmetro V. Il deviatore D permette di alternare tra polarizzazione diretta, oppure inversa, del diodo. Pertanto, a seconda della posizione del deviatore D si può rilevare la caratteristica diretta oppure quella inversa. Questa scheda è disponibile sul sito cms.ct.infn.it/~costa/Lab2 ultima revisione: 27 settembre 2012 pag. 1 di 2 Modo di operare 1. Realizzare il circuito di figura, utilizzando inizialmente il voltmetro analogico). 2. Prima di accendere l’ alimentatore, ruotare il suo potenziometro tutto in verso antiorario (tensione nulla). 3. Spostare il deviatore D nella posizione 1, per dare al diodo polarizzazione diretta. 4. Fare variare la posizione del cursore del reostato, leggere la tensione VD applicata al diodo sul voltmetro e, in corrispondenza, la corrente ID, indicata dal mA. 5. Riportare in una tabella le coppie (VD, ID) rilevate. 6. Costruire il grafico della caratteristica (si suggerisce di adoperare scala semilogaritmica). 7. Riportare la tensione a zero, poi spegnere l’ alimentatore, spostare il deviatore D nella posizione 2, per dare al diodo polarizzazione inversa, riaccendere l’ alimentatore e operando come in 4. rilevare la caratteristica inversa. Per rilevare la caratteristica inversa si consiglia di usare: • per la misura della corrente un galvanometro (Stabilire inizialmente lo zero dello strumento; la sensibilità del galvanometro è riportata sul retro dello stesso) • per la misura della tensione il voltmetro digitale, in quanto il diodo polarizzato inversamente ha una resistenza più alta. 8. Terminate le misure, prima di spegnere l’ alimentatore, riportare a zero la tensione. Questa scheda è disponibile sul sito cms.ct.infn.it/~costa/Lab2 ultima revisione: 27 settembre 2012 pag. 2 di 2
