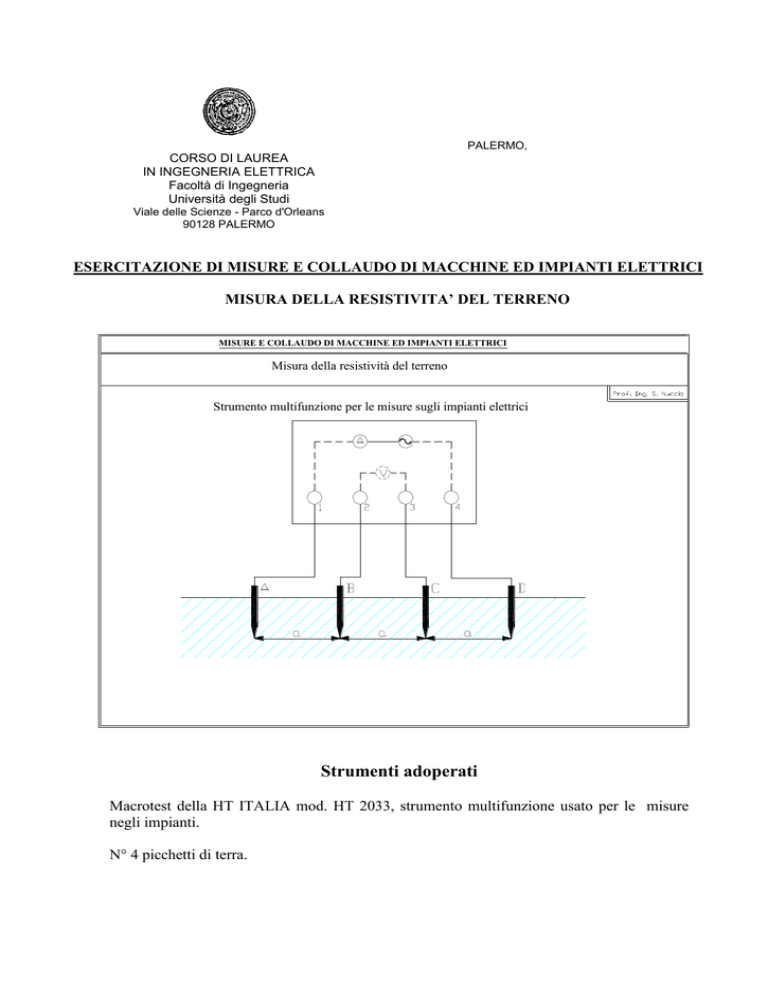

PALERMO, CORSO DI LAUREA IN INGEGNERIA ELETTRICA Facoltà di Ingegneria Università degli Studi Viale delle Scienze - Parco d'Orleans 90128 PALERMO ESERCITAZIONE DI MISURE E COLLAUDO DI MACCHINE ED IMPIANTI ELETTRICI MISURA DELLA RESISTIVITA’ DEL TERRENO MISURE E COLLAUDO DI MACCHINE ED IMPIANTI ELETTRICI Misura della resistività del terreno Strumento multifunzione per le misure sugli impianti elettrici Strumenti adoperati Macrotest della HT ITALIA mod. HT 2033, strumento multifunzione usato per le misure negli impianti. N° 4 picchetti di terra. SCOPO DELLA PROVA Lo scopo della prova è quello di determinare la resistività del terreno in cui realizzare un impianto di terra. Si può dimostrare che la porzione di terreno omogeneo che influenza sensibilmente il comportamento di un dispersore è quella compresa entro una emisfera ad esso centrata che si estende per un raggio di circa cinque volte la massima dimensione del dispersone in esame. Le dimensioni del dispersore danno quindi un’indicazione abbastanza attendibile sulle distanze massima (3a) delle sonde che è opportuno adottare nel misurare la resistività del terreno. La profondità di infissione delle sonde deve essere trascurabile rispetto alla distanza (a/10). RISULTATI DI MISURA Resistenza r misurata pari a: r = 6,12 Si ricava il valore della resistività del terreno tramite la seguente relazione: = r 2a = dove a: è la distanza tra i picchetti pari a 10 m.
