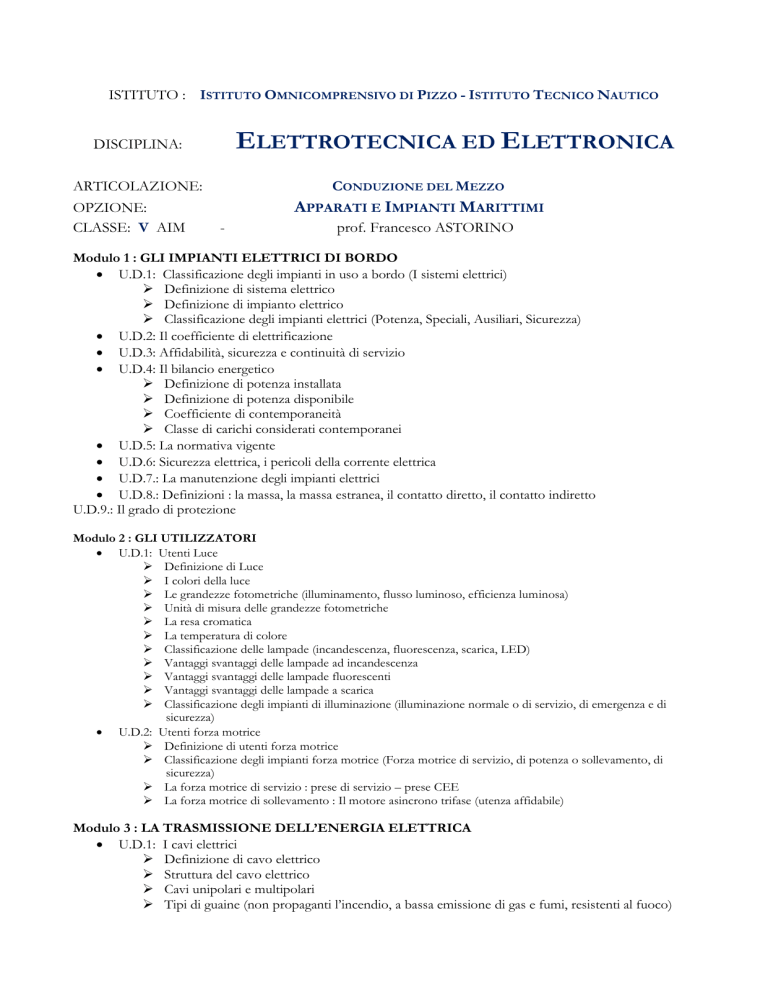

ISTITUTO : ISTITUTO OMNICOMPRENSIVO DI PIZZO - ISTITUTO TECNICO NAUTICO
ELETTROTECNICA ED ELETTRONICA
DISCIPLINA:
ARTICOLAZIONE:
OPZIONE:
CLASSE: V AIM
CONDUZIONE DEL MEZZO
APPARATI E IMPIANTI MARITTIMI
-
prof. Francesco ASTORINO
Modulo 1 : GLI IMPIANTI ELETTRICI DI BORDO
 U.D.1: Classificazione degli impianti in uso a bordo (I sistemi elettrici)
 Definizione di sistema elettrico
 Definizione di impianto elettrico
 Classificazione degli impianti elettrici (Potenza, Speciali, Ausiliari, Sicurezza)
 U.D.2: Il coefficiente di elettrificazione
 U.D.3: Affidabilità, sicurezza e continuità di servizio
 U.D.4: Il bilancio energetico
 Definizione di potenza installata
 Definizione di potenza disponibile
 Coefficiente di contemporaneità
 Classe di carichi considerati contemporanei
 U.D.5: La normativa vigente
 U.D.6: Sicurezza elettrica, i pericoli della corrente elettrica
 U.D.7.: La manutenzione degli impianti elettrici
 U.D.8.: Definizioni : la massa, la massa estranea, il contatto diretto, il contatto indiretto
U.D.9.: Il grado di protezione
Modulo 2 : GLI UTILIZZATORI
 U.D.1: Utenti Luce
 Definizione di Luce
 I colori della luce
 Le grandezze fotometriche (illuminamento, flusso luminoso, efficienza luminosa)
 Unità di misura delle grandezze fotometriche
 La resa cromatica
 La temperatura di colore
 Classificazione delle lampade (incandescenza, fluorescenza, scarica, LED)
 Vantaggi svantaggi delle lampade ad incandescenza
 Vantaggi svantaggi delle lampade fluorescenti
 Vantaggi svantaggi delle lampade a scarica
 Classificazione degli impianti di illuminazione (illuminazione normale o di servizio, di emergenza e di
sicurezza)
 U.D.2: Utenti forza motrice
 Definizione di utenti forza motrice
 Classificazione degli impianti forza motrice (Forza motrice di servizio, di potenza o sollevamento, di
sicurezza)
 La forza motrice di servizio : prese di servizio – prese CEE
 La forza motrice di sollevamento : Il motore asincrono trifase (utenza affidabile)
Modulo 3 : LA TRASMISSIONE DELL’ENERGIA ELETTRICA
 U.D.1: I cavi elettrici
 Definizione di cavo elettrico
 Struttura del cavo elettrico
 Cavi unipolari e multipolari
 Tipi di guaine (non propaganti l’incendio, a bassa emissione di gas e fumi, resistenti al fuoco)




U.D.2:





Definizione di portata di un cavo
Parametri da cui dipende la portata del cavo
Rappresentazioni unifilari : cavi unipolari e multipolari
I guasti
Definizione di sovracorrente
Classificazione delle sovracorrenti
Il sovraccarico
Il corto circuito
La dispersione
Modulo 4 : LA DISTRIBUZIONE DELL’ENERGIA ELETTRICA
 U.D.1: Sistemi di distribuzione – I quadri elettrici
 Classificazione dei sistemi elettrici in funzione dello stato del neutro e delle masse
 Classificazione dei sistemi di distribuzione in funzione della tensione (Categoria 0, 1, 2, 3)
 Quadri principali di parallelo generatori
 Il parallelo dei generatori
 Quadri secondari
 U.D.2: Organi di manovra e protezione
 Definizione di manovra (simbolo del dispositivo di manovra)
 Definizione di sezionamento (simbolo del dispositivo di sezionamento)
 Definizione di interruzione (simbolo del dispositivo di interruttore)
 L’interruttore automatico
 Lo sganciatore termico, magnetico, differenziale
 Caratteristica tempo-corrente dell’interruttore termomagnetico
 U.D.3: Dimensionamento di un impianto elettrico
 La corrente di impiego (Ib)
 La taglia dell’interruttore (In)
 La portata del cavo (Iz)
 Relazione fondamentale di dimensionamento cavo-interruttore
(Ib<In<Iz)
Modulo 5 : PROPULSIUONE ED ELETTRONICA DI BORDO


U.D.1: Sistemi di controllo ed elettronica di bordo
U.D.2: Cenni sulla propulsione elettrica
U.D.3: Il PLC
Il Docente
Prof. Francesco ASTORINO
