Prova in cortocircuito di un trasformatore trifase.

PALERMO,
CORSO DI LAUREA
IN INGEGNERIA ELETTRICA
Facoltà di Ingegneria
Università degli Studi
Viale delle Scienze - Parco d'Orleans
90128 PALERMO
ESERCITAZIONE DI MISURE E COLLAUDO DI MACCHINE ED IMPIANTI ELETTRICI
MISURE E COLLAUDO DI MACCHINE ED IMPIANTI ELETTRICI

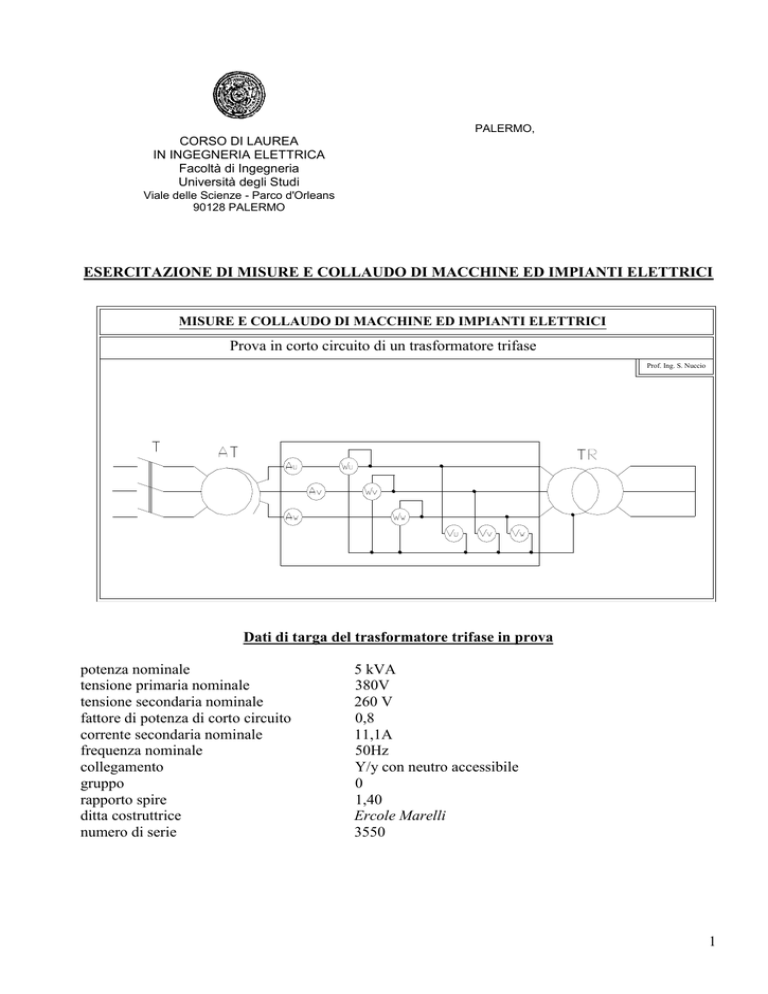

Prova in corto circuito di un trasformatore trifase
Prof. Ing. S. Nuccio
Dati di targa del trasformatore trifase in prova
potenza nominale
tensione primaria nominale
tensione secondaria nominale
fattore di potenza di corto circuito
corrente secondaria nominale
frequenza nominale
collegamento
gruppo
rapporto spire
ditta costruttrice
numero di serie
5 kVA
380V
260 V
0,8
11,1A
50Hz
Y/y con neutro accessibile
0
1,40
Ercole Marelli
3550
1
Strumenti adoperati
Autotrasformatore trifase
Potenza nominale
Tensione nominale
Tensione in uscita
Corrente nominale
Frequenza di lavoro
Modello
Ditta costruttrice
12 kVA
380V
0 ÷ 380V
18 A
4560Hz
d40nc/3
Belotti
Analizzatore di potenza (misura delle tre correnti, delle tre tensioni e delle tre potenze)
Portate amperometriche
Portate voltmetriche
Modello
Numero di serie
Ditta costruttrice
Precisione a 1 anno a 23°C:
Tensione e corrente
Potenza attiva
Termometro
Tipo
Campo di temperatura
Modello
Numero di serie
Ditta costruttrice
Precisione a 20°C
0,1-0,2-0,5-1-2- 5 -10-20-50 A
65-130-260-520-650 V
D5155
t7090311
Norma
(0,1% di lettura + 0,1% della portata)
cos =1
(0,1% della portata)
cos =0.1 (0,5% della portata)
digitale
-20  +60 °C
HM34
562840
VAISALA
0,3°C
Interruttore da quadro(T1)
NORMATIVA DI RIFERIMENTO

Norma italiana CEI EN 60076 –1 classificazione CEI 14-4/1 Trasformatori di potenza
Parte 1 : Generalità

Guida CEI 14 “Guida per l’esecuzione delle prove sui trasformatori di potenza”
SCOPO DELLA PROVA
Determinare:
le perdite dovute al carico (perdite nel rame e addizionali);
la tensione di corto circuito.
2
RISULTATI DI MISURA
I[A]
Vccf[V]
Pcc[W]
0
1 Misura
20 Misura
30 Misura
40 Misura
50 Misura
Temperatura ambiente: 2=

Con riferimento ai dati in tabella si riportano su un grafico la Pcc e la Vcc in funzione di
I
(
). Interpolando si ricavano gli andamenti della P cc e della Vcc e quindi il loro valore in
I nbt
I
corrispondenza della corrente nominale (
=1).
I nbt

Calcolo della tensione di corto circuito riferita alla temperatura rilevata durante la prova in
corto circuito:
Vcc% 2 
3  Vccnf
 100 
Vnbt
Riporto delle perdite alla temperatura di riferimento
Si riportano le resistenze misurate nella prove precedente alla temperatura ambiente tramite il
coefficiente di riporto:
1
Kt  
1

1
2

 2
 1

temperatura rilevata durante la misura delle resistenze
temperatura rilevata durante la prova in corto circuito
coefficiente di temperatura, per il rame 1/=235°C
I valori di resistenza riportati alla temperatura rilevata durante la prova in corto circuito si calcolano
come segue:
R 2  R1  K t 
Calcolo delle perdite nel rame alla temperatura ambiente:


2
PCu2  3 Rbt2  RAT2 K 2 I nbt

3
Rbt 2 è la resistenza media dell'avvolgimento di bassa tensione riportata alla temperatura ambiente;
R AT 2 è la resistenza media dell'avvolgimento di alta tensione riportata alla temperatura ambiente;
K
è il rapporto di trasformazione calcolato nella prova a vuoto.
Calcolo delle perdite addizionali alla temperatura ambiente:
Padd2  Pcc  PCu 2 
Calcolo del coefficiente di riporto alla temperatura di riferimento  di 75°C:
KT =
235  
=
235   2
Riporto delle perdite nel rame alla temperatura di riferimento:
PCu 75  PCu2 KT 
Riporto delle perdite addizionali alla temperatura di riferimento:
Padd 75 
Padd2
KT

Calcolo delle perdite in corto circuito alla temperatura di riferimento:
Pcc 75  PCu 75  Padd 75 
Riporto della tensione di corto circuito alla temperatura di riferimento
Calcolo della componente attiva della tensione di corto circuito:
Vccr% 2 
Pcc2
An
100 
Calcolo della componente reattiva della tensione di corto circuito:
Vccx%  V 2 cc% 2  V 2 ccr% 2 
Calcolo della componente attiva della tensione di corto circuito riportata alla temperatura di
riferimento di 75°C:
4
Vccr%75 
Pcc 75
100 
An
Calcolo della tensione di corto circuito riportata alla temperatura di riferimento di 75°C:
Vcc%75   V 2 ccx%  V 2 ccr%75 
5
