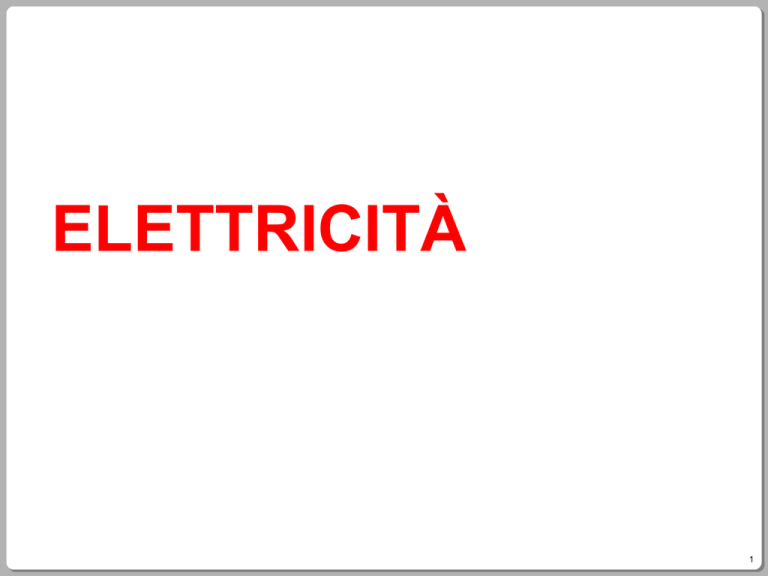

ELETTRICITÀ
1
La corrente elettrica
•
L’elettricità risiede nell’atomo
•
Cos’è la corrente elettrica
•
Vantaggi e svantaggi
•
Conduttori e isolanti
•
Tre grandezze della corrente
•
Potenza ed energia
2
L’elettricità risiede nell’atomo
Struttura dell’atomo: al centro c’è il
nucleo formato da protoni e neutroni
ben legati tra di loro; lontano dal
nucleo si trovano gli elettroni.
In ogni atomo i protoni, dotati di
carica elettrica positiva, attraggono
gli elettroni, di carica negativa, con
una forza elettrica. L’elettricità è
quindi la “colla” che tiene insieme
l’atomo.
3
Cos’è la corrente elettrica
Cavo di rame scollegato: l’interno
del metallo è formato dai nuclei degli
atomi e dai loro elettroni. E’
disegnato però solo un elettrone
libero che si sposta tra i nuclei
rimanendo però nella stessa zona.
Cavo di rame collegato al
generatore: il filo di rame è collegato
con una pila e una lampadina;
l’elettrone si muove quindi a zig zag
verso il morsetto positivo della pila, dal
quale è attratto.
4
Vantaggi e svantaggi
Vantaggi:
• È un’energia comoda e facile da usare
• È un’energia pulita
• Si può trasportare con relativa facilità
• Può essere trasformata facilmente in altre forme di energia
Svantaggi
• La produzione di elettricità partendo da altre fonti energetiche comporta
una notevole perdita di energia.
• L’elettricità non può essere convenientemente accumulata
• Il trasporto dell’elettricità comporta una notevole perdita energetica
5
Conduttori e isolanti
Conduttori: sono i materiali che si lasciano attraversare con facilità dalla
corrente elettrica, come i metalli, le soluzioni elettrolitiche (per esempio
acqua e sale) e i gas ionizzanti (come all’interno dei tubi al neon).
Isolanti: sono la ceramica, il vetro, la gomma, le materie plastiche, il legno
secco, l’olio e altre sostanze che impediscono il passaggio della corrente
elettrica.
6
Il circuito elementare
Un circuito elementare è
costituito da:
Un generatore di corrente,
Un apparecchio utilizzatore,
I fili conduttori di collegamento,
Un interruttore.
7
Tre grandezze della corrente (legge di Ohm)
Intensità di corrente
L’intensità di corrente
unitaria corrisponde al
passaggio di 6 miliardi
di miliardi di elettroni al
secondo attraverso una
sezione del circuito; si
misura in ampere (A).
Tensione
La tensione elettrica è il
dislivello elettrico a cui
vengono mantenuti gli
elettroni e si misura in
volt (V). Questo
dislivello è creato dal
generatore di corrente.
Resistenza
E’ la capacità di un
conduttore di opporsi al
passaggio di corrente; si
misura in ohm (Ω) e
dipende dal materiale,
dalla sezione e dalla
lunghezza del conduttore.
8
Potenza ed energia
Potenza (watt): si
calcola moltiplicando
l’intensità della corrente
che attraversa il
filamento per la tensione
alla quale è sottoposta.
Energia (wattora):
l’energia consumata da
un apparecchio è
misurata dalla sua
potenza moltiplicata per
il tempo di
funzionamento (ore).
9
Generatori di corrente
•
Pila
•
Accumulatore
•
Alternatore
10
Pila
Pila normale
E’ formata da tre parti principali:
- il contenitore cilindrico di zinco è il
polo negativo (-);
- l’elettrolita è la pasta nerastra con sali
di ammoniaca che riempie il
contenitore;
- il bastoncino di carbone affondato
nella pasta è il polo positivo (+).
Pila alcalina: è una pila a lunga durata.
Pile in serie: se si collegano in serie
più pile da 1,5 volt, si ottengono
tensioni multiple.
11
Accumulatore
L’accumulatore
accumula energia
elettrica sotto forma di
energia chimica e la
eroga a un utilizzatore.
Questo processo di
carica e di scarica può
essere ripetuto molte
volte.
La prima figura mostra
un accumulatore per
automobile formato da
sei celle.
La seconda figura
mostra una singola
cella.
12
Alternatore
L’alternatore è una macchina rotante che,
quando gira, genera corrente alternata.
La dinamo delle biciclette è un piccolo
generatore costituito da:
- un rotore, magnete cilindrico con quattro
poli Nord e quattro poli Sud;
- uno statore, costituito da otto piastre di
ferro a contatto con un rocchetto di filo di
rame con moltissimi elettroni liberi;
- una lampadina, collegata col filo di rame.
13
Gli effetti della corrente elettrica
•
Effetto luminoso
•
Effetto termico
•
Effetto magnetico
•
Effetto meccanico
•
Effetto chimico
•
Effetto fisiologico
14
Effetto luminoso
Lampade
Lampada comune: dura circa
1000 ore di accensione, costa
poco ma è poco efficiente, cioè
consuma molto rispetto alla
luce che emette.
Lampada a fluorescenza:
dura circa 8000 ore di
accensione, è più costosa ma
è molto efficiente, cioè
consuma poco rispetto alla luce
che emette.
15
Effetto termico
Ferro da stiro
Il ferro da stiro è
costituito da:
- il manico con attacco
del filo elettrico e
pulsanti per il vapore;
- il serbatoio dell’acqua;
- la piastra, dotata di
fori per l’uscita del
vapore.
16
Effetto magnetico
Campanello elettrico
Il campanello è formato da una parte meccanica (campana metallica e
martelletto) e da un circuito elettrico con un elettromagnete.
Funzionamento: premendo il pulsante l’elettromagnete si magnetizza,
attira la lamina e il martelletto batte sul campanello; allo stesso tempo si
interrompe il contatto con la vite, l’elettromagnete si smagnetizza e la
lamina flessibile torna nella posizione di partenza.
17
Effetto meccanico
Frullatore
Il frullatore è formato da
tre elementi:
- il basamento che
contiene il motore con la
parte elettrica e l’albero
motore;
- il bicchiere dotato sul
fondo di un utensile
formato da sei fruste di
metallo;
- il motore formato da
due pezzi: la parte fissa
(statore) e la parte
rotante (rotore).
18
Pila
Effetto chimico
Pila normale
E’ formata da tre parti principali:
- il contenitore cilindrico di zinco è il
polo negativo (-);
- l’elettrolita è la pasta nerastra con sali
di ammoniaca che riempie il
contenitore;
- il bastoncino di carbone affondato
nella pasta è il polo positivo (+).
Pila alcalina: è una pila a lunga durata.
Pile in serie: se si collegano in serie
più pile da 1,5 volt, si ottengono
tensioni multiple.
19
La scossa elettrica
Effetto fisiologico
È l’azione che
l’elettricità può
compiere su un
organismo vivente.
Contatto diretto:
la donna tocca un filo
scoperto in tensione
senza saperlo; se le
suole sono di gomma
non prende la scossa.
Contatto indiretto:
il ragazzo tocca la
lavatrice che è in
tensione per un cavo
elettrico difettoso a sua
insaputa.
20
Sicurezza in casa
•
La scossa elettrica
•
Per evitare la scossa
21
La scossa elettrica
Contatto diretto:
la persona sta
sistemando la presa
senza avere staccato
l’interruttore generale e
per errore tocca i cavi.
Contatto diretto:
la donna tocca un filo
scoperto in tensione
senza saperlo; se le
suole sono di gomma
non prende la scossa.
Contatto indiretto:
il ragazzo tocca la
lavatrice che è in
tensione per un cavo
elettrico difettoso a sua
insaputa.
22
Per evitare la scossa
Non tenere apparecchi
elettrici sul bordo della
vasca o lavandino.
Non impugnare
l’asciugacapelli con le
mani bagnate.
Non toccare la vite
metallica del
portalampada per
cambiare una lampadina.
Non avvolgere il filo sul
ferro da stiro caldo.
23
Consumi elettrici
•
Potenza di un apparecchio
•
Potenza impegnata
•
Consumi bimestrali
24
Potenza di un apparecchio
La tabella mostra i
consumi approssimativi
dei vari apparecchi:
- gli apparecchi con
resistenza richiedono
molta energia;
- gli apparecchi con solo
motore consumano
molto meno;
- gli apparecchi “luce e
suono”, assorbono
poca potenza.
25
Potenza impegnata
La potenza impegnata
è quella disponibile in
ogni appartamento in
base al contratto con
la Società Elettrica.
Essa è riportata anche
sulla bolletta
bimestrale.
26
Consumi bimestrali
Scaldabagno elettrico: è l’apparecchio che più incide sui consumi; è
meglio scegliere un modello di dimensioni non eccessive.
Lavatrice: i consumi riguardano soprattutto l’energia necessaria per
scaldare l’acqua. Utilizzare la lavatrice a pieno carico e preferire i
programmi di lavaggio a temperature non elevate.
Lavastoviglie: i consumi dipendono soprattutto dall’energia per scaldare
l’acqua. Utilizzare la lavastoviglie solo a pieno carico.
Frigorifero: scegliere un modello di dimensioni adeguate.
Illuminazione: non tenere le lampade accese inutilmente.
27
Tipi di circuito
•
Circuito in serie
•
Circuito in parallelo
28
Il circuito in serie
Per montare questo circuito occorrono: una pila
da 4,5 volt, tre lampade da 1,5 volt, tre
interruttori, filo elettrico.
Ogni apparecchio è collegato in fila con gli altri
(in serie) sulla linea di alimentazione e la
tensione del generatore è divisa tra le singole
lampade.
29
Il circuito in parallelo
Per montare questo circuito occorrono: una pila
da 4,5 volt, tre lampade da 4,5 volt, tre
interruttori, filo elettrico.
Ogni apparecchio è collegato con una linea
indipendente (in parallelo) alla linea di
alimentazione e funziona alla tensione del
generatore.
