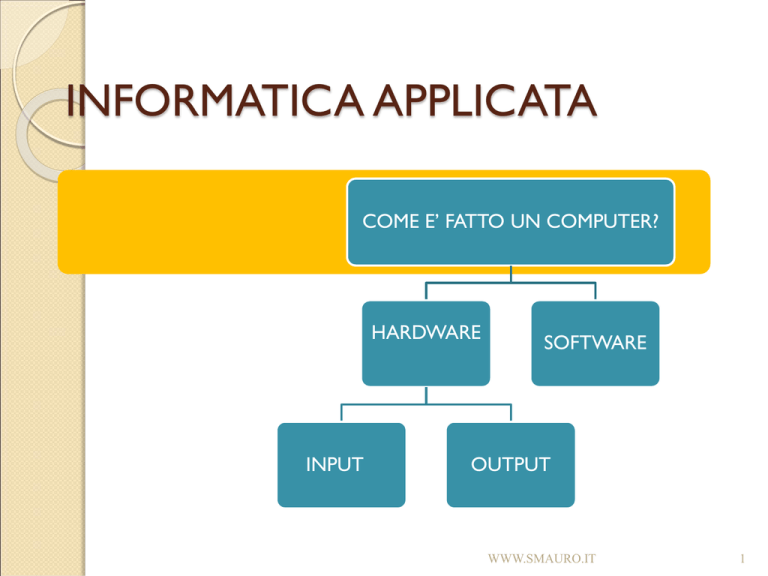

INFORMATICA APPLICATA
COME E’ FATTO UN COMPUTER?
HARDWARE
INPUT
SOFTWARE
OUTPUT
WWW.SMAURO.IT
1
HARDWARE
INPUT
 Tastiera
 Mouse
 Modem
 Scanner
 Tavoletta grafica
 Webcam
OUTPUT
 Monitor
 Stampante
 Plotter
 Altoparlanti
 Cuffie -
WWW.SMAURO.IT
2
Il personal computer
Il personal computer è una
macchina,
costituita principalmente da circuiti
elettronici, in grado di ricevere dati
dall’esterno, di rielaborarli e di
presentare i risultati attraverso una
o
più interfacce “user friendly” o
“amichevoli”. I risultati così
presentati saranno comprensibili
all’utente.
WWW.SMAURO.IT
3
Personal
computer
miditower con
monitor LCD
Personal
computer
compatto con
monitor LCD
DIVERSE SONO LE
TIPOLOGIE DI PERSONAL
COMPUTER:
Computer Server
WWW.SMAURO.IT
4
I PERSONAL COMPUTER POSSONO ESSERE ANCHE
TRASPORTABILI,
INGLOBANDO TUTTE LE PARTI IN UN’UNICA
STRUTTURA
:
Tablet PC
Notebook
Netbook
WWW.SMAURO.IT
5
Com’è fatto dentro
Scheda madre
 Processore (CPU)
 Memoria (RAM e ROM)
 Unità disco
 Schede (video ed audio)
 Porte (LPT, COM ed USB)

WWW.SMAURO.IT
6
SCHEDA MADRE
E’ la base sulla
quale
vengono
inseriti tutti i
componenti
che servono
per il
funzionament
o del PC
WWW.SMAURO.IT
7
La CPU è il microprocessore. E’
connesso alla scheda
madre attraverso un socket nel
quale si inseriscono i
suoi piedini.
A seconda del tipo, la
CPU contiene un numero
diverso di transistor che,
nel 2007, ha superato i
580 milioni nei
processori “Quad Core”
di Intel e AMD.
Le moderne CPU sono
costituite da un wafer di
silicio ricoperto da uno
strato di germanio.
WWW.SMAURO.IT
8

CPU
Anno
Transistor


8008
8086
80286
80386
80486DX
Pentium
Pentium II
Pentium III
Pentium IV
1972
1978
1982
1985
1989
1993
1997
1999
2002
3.500
29.000
134.000
275.00
1.200.000
3.100.000
7.500.000
9.000.000
55.000.000

Athlon 64 FX

2006
INTEL Q6600 2007
XENON 7400 2009







Dual core

230.000.000
582.000.000
1.900.000.000
WWW.SMAURO.IT
9
La Memoria RAM
(Random Access Memory)
“memoria di accesso casuale”
E’ il luogo in cui vengono elaborati
i nostri dati, è un area di memoria
temporanea , che è attiva mentre il PC e
acceso
.
Queste informazioni vengono perse quando il PC
viene spento.
 La RAM si misura in termini di Kb o Mb
 1024 byte=1Kb
 1046576 byte=1Mb
i PC vengono forniti da RAM di 32 o 64 Mb o 128
Mb o 256 Mb o 512 Mb o 1024 Mb o 2048 Mb.
WWW.SMAURO.IT
10
Unità disco
memorie di massa



In tutti i PC esistono almeno due
unità disco: uno fisso (hard disk)
che è all’interno del unità di
sistema ed una removibile. Per il
primo la capacità di memoria si
misura in Byte (o in multipli Gb).
Serve per memorizzare in modo
permanente tutte le informazioni
nel PC.
Il Floppy serve per effettuare
copie di sicurezza e per
trasportare informazioni
(1,44Mb)
CDROM, DVD, BLU-RAY DISC .
WWW.SMAURO.IT
11
Altre memorie di massa
Recentemente sono state introdotte nuovi tipi di memorie di massa,
tutte allo stato solido e miniaturizzate. Sono dedicate in particolare a
apparecchi digitali come le fotocamere o allo scambio di dati veloce
attraverso le porte USB.
La loro capacità cresce in modo vertiginoso e negli ultimi tempi si
trovano memorie allo stato solido da 8, 16 e 32 Gb.
Penna USB
Memoria Secure Digital
WWW.SMAURO.IT
12
SCHEDE AGGIUNTIVE
•La scheda video
•La scheda audio
•La scheda di rete
•Le schede di digitalizzazione
WWW.SMAURO.IT
13
PORTE DEL COMPUTER
A.
B.
C.
D.
E.
F.
G.
La porta parallela
Le porte seriali
Le porte USB
Le porte PS2 per mouse e tastiera
Le porte per LAN e modem
Le porte IEEE1394 (Firewire)
Le porte della sezione audio
A
E
G
D
C
B
F
WWW.SMAURO.IT
14
TASTIERA

Il modello più usato è la QWERTY prende il nome dalle
prime sei lettere presenti, serve per immettere i dati, è
dotata di circa 103 tasti. Si divide in 4 parti principali:
tastiera alfa-numerica
 tastierino numerico
 frecce direzionali
 tasti funzione.

WWW.SMAURO.IT
15
MOUSE
E’ un dispositivo di Input che
permette di muovere il puntatore
sullo schermo e di selezionare una
funzione schiacciando i due tasti
ha avuto successo da quando con
windows si lavora con l’interfaccia
grafica.
Nei portatili per motivi di spazio
sono presenti altri dispositivi
simili:(trackball, touch pad)

WWW.SMAURO.IT
16
MODEM
è collegato al PC
MODulatore-DEModulatore
attraverso un porta
seriale ed ha la funzione
di trasformare il segnale
da digitale ad analogico
e viceversa
permettendo il
collegamento ad altri
PC attraverso la rete
telefonica.
Oggi esistono sistemi più
veloci di collegamento
con linee ISDN, ADSL e
FASTWEB.
WWW.SMAURO.IT
17

MONITOR


I monitor sono di due tipi:
CRT: a tubo catodico, simili ai
comuni televisori.
LCD: a cristalli liquidi
Risoluzione: numero di punti (pixel)
orizzontali e
verticali. Rappresentano la capacità di
riprodurre
un’immagine in tutti i suoi elementi. Maggiore
è la risoluzione, ad es. 1024x768 ppi (pixel per
inch),
migliori saranno i dettagli dell’immagine
DPI: La distanza espressa in centesimi
millimetri
tra un fosforo e quello successivo dello stesso
colore. Minore è tale distanza, ad es. 0.22 dpi
(dot per inch), migliore sarà la definizione.
WWW.SMAURO.IT
18
STAMPANTI

Ad aghi:si usano ormai
esclusivamente per stampare
tabulati.

A getto
d’inchiostro:sono munite
di una testina dotata di ugelli
che spruzzano microparticelle
di inchiostro sul foglio.

Laser :il testo viene
riprodotto su carta da un laser
in modo dettagliato, su questo
tracciato viene fissato il toner
(inchiostro).
WWW.SMAURO.IT
19
SOFTWARE
il software può essere distinto in tre categorie :

Software di sistema:permette il funzionamento della macchina
(es.Windows Vista, Macintosh, Unix,Linux .)

Software

Software di rete :gestisce la comunicazione tra i computer
applicativo: consente all’utente di utilizzare la macchina
per ottenere documenti , grafici, tabelle, immagini.
(es. Word, Excel, Power Point, Access....)
collegati in rete
(Internet expolorer, netscape navigatore, .....)
WWW.SMAURO.IT
20
Ed ora iniziamo:
BUON LAVORO
da parte di eurocom
ai corsisti del “8 ottobre 2009” del
corso di Gallarate.
WWW.SMAURO.IT
21
VEDIAMO COME E’ FATTO UN
CASE?
WWW.SMAURO.IT
22
SCHEDA MADRE
WWW.SMAURO.IT
23
PROCESSORE
WWW.SMAURO.IT
24
RAM
WWW.SMAURO.IT
25
UNITA’ DISCO
CD ROOM
HARD DISK
FLOPPY
DISK
WWW.SMAURO.IT
26
SCHEDE
SCHEDA
VIDEO
SCEDA DI
RETE
WWW.SMAURO.IT
