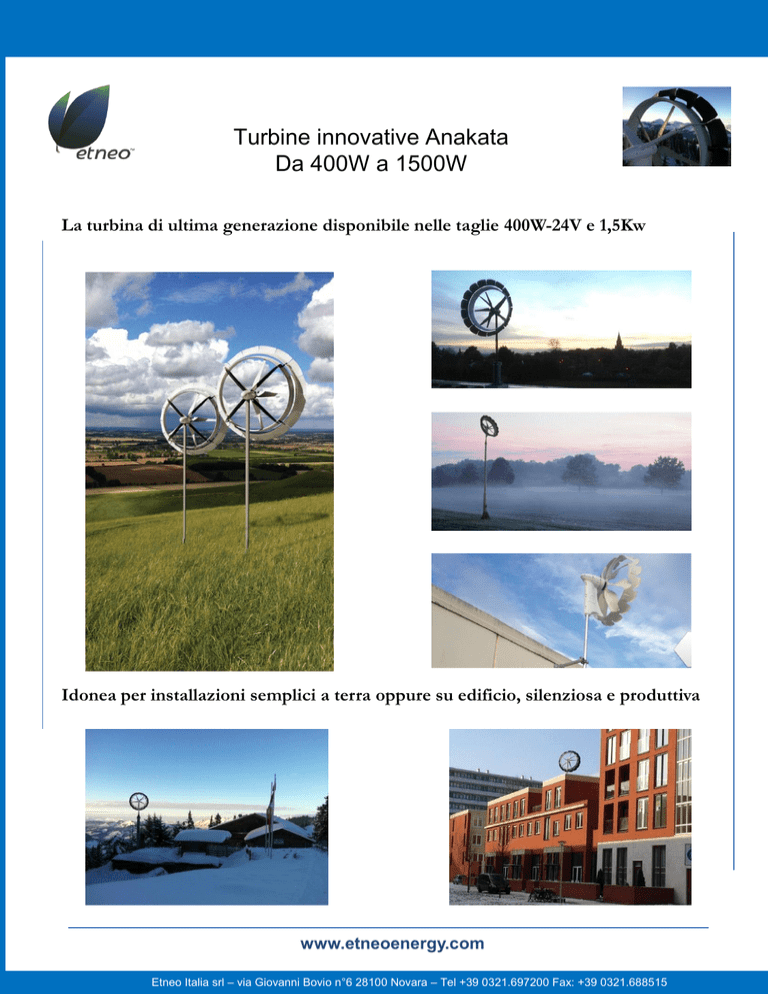

Turbine innovative Anakata
Da 400W a 1500W
La turbina di ultima generazione disponibile nelle taglie 400W-24V e 1,5Kw
Idonea per installazioni semplici a terra oppure su edificio, silenziosa e produttiva
www.etneoenergy.com
Etneo Italia srl – via Giovanni Bovio n°6 28100 Novara – Tel +39 0321.697200 Fax: +39 0321.688515
Turbina innovativa Anakata EA007
Per soluzioni di accumulo o ibride
Sviluppata dagli ingegneri dell’aerodinamica e dei
materiali di Formula 1, la turbina eolica EA007
consente un notevole passo avanti, sia dal punto di
vista economico sia da quello ambientale, in ambito
di produzione di piccoli generatori eolici.
Il progetto utilizza una tecnologia all'avanguardia per
creare una turbina che è più efficiente di qualsiasi
altra
delle
sue
dimensioni.
La Tecnologia brevettata dell’acceleratore che
aumenta la velocità del vento quando questo colpisce
il rotore, aiuta a migliorare significativamente il
potenziale di produzione energetica. (Potenza =
velocità del vento³). Inoltre il sistema unico “micro
downstream" di tracker del vento permette di reagire
istantaneamente ai rapidi cambiamenti di direzione
del
vento
e
delle
raffiche.
Il design avvolgente della turbina eolica EA007 la
rende quasi totalmente silenziosa quando è in
funzione, ciò la rende installabile ovunque.
La turbina EA007 è stata progettato per l'uso in una
vasta gamma di applicazioni e gli utenti possono
personalizzare il proprio impianto eolico secondo le
proprie esigenze energetiche e di ambiente.
www.etneoenergy.com
Etneo Italia srl – via Giovanni Bovio n°6 28100 Novara – Tel +39 0321.697200 Fax: +39 0321.688515
Turbina innovativa Anakata EA018
On-grid, Off-grid e soluzioni ibride
Sviluppata dagli ingegneri dell’aerodinamica e dei
materiali di Formula 1, la turbina eolica EA018
consente un notevole passo avanti, sia dal punto di
vista economico sia da quello ambientale, in ambito di
produzione di piccoli generatori eolici.
Il progetto utilizza una tecnologia all'avanguardia per
creare una turbina che è più efficiente di qualsiasi altra
delle sue dimensioni, a qualsiasi velocità del vento.
La Tecnologia brevettata dell’acceleratore che aumenta
la velocità del vento quando questo colpisce il rotore,
aiuta a migliorare significativamente il potenziale di
produzione energetica. (Potenza = velocità del vento³).
Il design avvolgente della turbina EA018 la rende quasi
totalmente silenziosa quando in funzione e quindi
installabile anche in aree densamente popolate.
La turbina EA018 è stata progettato per l'uso in una
vasta gamma di applicazioni e gli utenti possono
personalizzare il proprio impianto eolico secondo le
proprie esigenze energetiche e di ambiente.
www.etneoenergy.com
Etneo Italia srl – via Giovanni Bovio n°6 28100 Novara – Tel +39 0321.697200 Fax: +39 0321.688515
Turbina innovativa Anakata EA007
Modello 300-500W per impianti a isola
Gli impianti micro eolici possono essere sicuramente
una valida alternativa ad altre fonti rinnovabili ma i
migliori risultati si ottengono grazie al mix dell’energia
solare con quella eolica.
Le soluzioni di accumulo in batteria sono sempre
interessanti al giorno d’oggi in quanto sono sempre in
grado di garantire la fornitura di energia elettrica ad
abitazioni o negozi od uffici oltre che a baite isolate
dalla rete o situazioni affini.
Etneo consiglia e propone soluzioni da 1,5kw e da
3kw dove è possibile collegare le turbine di ultima
generazione da 400w e da 1500w, moduli fotovoltaici
con potenza totale 1Kw o 2Kw, pacco batterie
configurato sui consumi ed inverter che gestisce tutta
l’energia prodotta ed accumulata ed in più si collega
alla rete per l’eventuale utilizzo per ricarica batterie
(funzione backup).
Il futuro dei consumi energetici è sicuramente sempre
più vicino a favorire lo storage di energia e la
produzione propria. Nel breve periodo i costi di
batterie al Litio caleranno e potranno facilitare lo
sviluppo di impianti a isola, anche nell’ottica della
condivisione tra più utenti.
www.etneoenergy.com
Etneo Italia srl – via Giovanni Bovio n°6 28100 Novara – Tel +39 0321.697200 Fax: +39 0321.688515
Turbina innovativa Anakata EA007
Caratteristiche tecniche 300-500W
SPECIFICHE TECNICHE
TURBINA 300-500W ASSE ORIZZONTALE
Tipologia di Turbina
Potenza nominale
Potenza di picco
Tensione in uscita
Asse orizzontale downstream
300 watt a 12,5mt/s
500 watt a 18,0mt/s
12 volt CC - 24 volt CC (compatibile per diverse soluzioni:
utilizzo su barche, accumulo in batteria, utilizzo con inverter
di terze parti per gestione accumulo o connessione in rete
12 volt, 24 volt
magneti permanenti brushless, senza sistema di cambio
3,2mt/s
3,7mt/s
protezione elettronica tramite controller di velocità/carica
50,0mt/s
0,85mt
1,08mt
ABS resistente ai raggi ultravioletti
17Kg
realizzata per un utilizzo di 20 anni
nessun impatto accidentale con volatili
48mm diametro esterno
5 decibel a 5mt di distanza con vento a 10mt/s
downstream aerodinamico passivo
Opzioni voltaggio
Tipologia generatore
Velocità di Start-up
Velocità di Cut-in
Protezione per sovra velocità
Velocità massima
Diametro rotore
Diametro complessivo
Materiale rotore
Peso
Ciclo di vita turbina
Impatto ambientale
Diametro palo
Livello di rumorosità
Tipologia di imbardata
SPECIFICHE AGGIUNTIVE
Alte prestazioni all'usura dei cuscinetti, ai polimeri, di imbardata
Anelli in nylon per evitare torsione dei cavi
Raccordi in acciaio inox zincato, alluminio anodizzato per evitare la corrosione
www.etneoenergy.com
Etneo Italia srl – via Giovanni Bovio n°6 28100 Novara – Tel +39 0321.697200 Fax: +39 0321.688515
Turbina innovativa Anakata EA007
Curva di potenza e stima producibilità
Velocità media mt/s AEP (kwh)
Modelli Turbina
12 volt
4
109
4,5
166
5
235
5,5
316
6
407
6,5
510
7
626
7,5
754
8
893
AEP: energia annua prodotta
AEP (kwh)
24 volt
132
206
297
417
561
736
943
1181
1457
L'AEP è una stima molto utile e realistica
che si basa sulle caratteristiche tecniche
della turbina e può essere utilizzata con
i riferimenti di velocità media del vento
misurata in un dato luogo.
www.etneoenergy.com
Etneo Italia srl – via Giovanni Bovio n°6 28100 Novara – Tel +39 0321.697200 Fax: +39 0321.688515
Turbina innovativa Anakata EA018
Caratteristiche tecniche 1500W
SPECIFICHE TECNICHE
TURBINA 1500W ASSE ORIZZONTALE
Tipologia di Turbina
Potenza nominale
Potenza di picco
Opzioni voltaggio
Tipologia generatore
Interferenze radio
Velocità di Start-up
Velocità di Cut-in
Protezione per sovra velocità
Protezione velocità massima
Velocità massima
Diametro rotore
Diametro complessivo
Materiale rotore
Peso
Ciclo di vita turbina
Diametro palo
Impatto ambientale
Livello di rumorosità
Tipologia di imbardata
Asse orizzontale, canalizzato, sottovento
1400 watt a 11,5mt/s (come raccomandato da BWEA UK)
1850 watt a 15,0mt/s
48 volt CC - 300 volt AC (per connessione in rete)
magneti permanenti brushless, senza sistema di cambio
realizzata in conformità alle direttive EEC 89/336/EEC
2,6mt/s
3,2mt/s
protezione elettronica, controllo elettronico del carico
sistema di riduzione di resistenza aerodinamica
50,0mt/s
1,80mt
2,38mt
ABS resistente ai raggi ultravioletti
61Kg
realizzata per un utilizzo di 20 anni
89mm diametro esterno
nessun impatto accidentale con volatili
30 decibel a 5mt di distanza con vento a 10mt/s
sottovento automatico
SPECIFICHE AGGIUNTIVE
Gruppi di cuscinetti sigillati posizionati nella carcassa
Anelli in nylon per evitare torsione dei cavi
Raccordi in acciaio inox zincato, alluminio anodizzato per evitare la corrosione
www.etneoenergy.com
Etneo Italia srl – via Giovanni Bovio n°6 28100 Novara – Tel +39 0321.697200 Fax: +39 0321.688515
Turbina innovativa Anakata EA018
Curva di potenza e stima producibilità
Velocità media mt/s AEP (kwh)
4
937
4,5
1211
5
1526
5,5
1879
6
2267
6,5
2684
7
3123
7,5
3579
8
4045
AEP: energia annua prodotta
L'AEP è una stima molto utile e realistica
che si basa sulle caratteristiche tecniche
della turbina e può essere utilizzata con
i riferimenti di velocità media del vento
misurata in un dato luogo.
www.etneoenergy.com
Etneo Italia srl – via Giovanni Bovio n°6 28100 Novara – Tel +39 0321.697200 Fax: +39 0321.688515
Turbine innovative Anakata
Test di produzione energia on-grid
Nell’ambito dei continui test che eseguiamo con i ns. partner europei mostriamo di
seguito le curve di produzione in una giornata ventosa con il kit per connessione in rete
dotato di ottimizzatori ed inverter grid-connected.
E’ evidente come grazie al sistema ottimizzatore le curve di potenza delle turbine siano
ampiamente verificate e rispettate.
Turbina EA007
400W
Turbina EA018
1500W
Etneo Italia srl – via Giovanni Bovio n°6 28100 Novara – Tel +39 0321.697200 Fax: +39 0321.688515
Turbina innovativa Anakata EA018
Test di rumorosità
Anche se al momento, in molti paesi europei, non è ancora richiesto nessun tipo di
certificazione sulla silenziosità di una turbina micro eolica con i colleghi olandesi sono
stati condotti dal Fraunhofer tedesco delle analisi sulla rumorosità del modello di turbina
da 1,5kW ed a breve saranno disponibili i risultati.
Di seguito alcune immagini durante i vari controlli fatti e le attrezzature utilizzate.
www.etneoenergy.com
Etneo Italia srl – via Giovanni Bovio n°6 28100 Novara – Tel +39 0321.697200 Fax: +39 0321.688515
Turbina innovativa Anakata
Accessori disponibili
REGOLATORE DI CARICA
FRENO MANUALE
PALO PER EDIFICIO
AMPEROMETRO
RESISTENZA DI FRENATURA
PALO PER TERRA
RETTIFICATORE
RESISTENZA AD IMMERSIONE
PALO PER BARCA
www.etneoenergy.com
Etneo Italia srl – via Giovanni Bovio n°6 28100 Novara – Tel +39 0321.697200 Fax: +39 0321.688515
Turbina innovativa Anakata
Accessori disponibili
Kit per il fissaggio a parete composto da 2 flange da parete per tubo tipo Innocenti
diametro esterno 48mm ed una base per eventuale fissaggio a terra.
www.etneoenergy.com
Etneo Italia srl – via Giovanni Bovio n°6 28100 Novara – Tel +39 0321.697200 Fax: +39 0321.688515
Kit per impianti misti e connessione in rete
Le turbine eoliche Anakata possono essere connesse in rete grazie
all’utilizzo di appositi kit sviluppati affinchè ogni singolo generatore sia in
grado di generare la massima potenza.
Quindi per ogni turbina va installato l’apposito ottimizzatore che porta
all’inverter la giusta tensione per farlo avviare e produrre la massima
potenza possibile.
Il grande vantaggio nell’utilizzo di questi sistemi consiste nella possibilità
di creare impianti misti con più turbine di taglia 400 e 1500W e se possibile
anche di moduli fotovoltaici, gestiti da ottimizzatori di potenza dedicati.
Kit 400W
Kit 1500W
Kit Monitoraggio
www.etneoenergy.com
Etneo Italia srl – via Giovanni Bovio n°6 28100 Novara – Tel +39 0321.697200 Fax: +39 0321.688515
Kit per impianti misti e connessione in rete
www.etneoenergy.com
Etneo Italia srl – via Giovanni Bovio n°6 28100 Novara – Tel +39 0321.697200 Fax: +39 0321.688515
Kit per impianti misti e connessione in rete
Nella figura sottostante si evidenziano i collegamenti di tutti i particolari
necessari per l’installazione di un impianto ibrido con turbina micro eolica,
moduli fotovoltaici e sistema di monitoraggio, quest’ultimo visualizza i dati
di produzione per singolo modulo fv e per singola turbina presente nel
sistema.
www.etneoenergy.com
Etneo Italia srl – via Giovanni Bovio n°6 28100 Novara – Tel +39 0321.697200 Fax: +39 0321.688515
Kit per impianti misti e connessione in rete
Esempio di installazione multiplo di turbine da 1500W con l’utilizzo di un
singolo inverter. Queste applicazioni aumentano notevolmente il valore delle
turbine Anakata rendendo l’intero sistema molto più efficiente di qualsiasi
altro impianto.
www.etneoenergy.com
Etneo Italia srl – via Giovanni Bovio n°6 28100 Novara – Tel +39 0321.697200 Fax: +39 0321.688515
Turbina innovativa Anakata EA018
Esempio installazione su tetto a falda
www.etneoenergy.com
Etneo Italia srl – via Giovanni Bovio n°6 28100 Novara – Tel +39 0321.697200 Fax: +39 0321.688515
Turbina innovativa Anakata EA018
Esempio installazione su tetto a falda
www.etneoenergy.com
Etneo Italia srl – via Giovanni Bovio n°6 28100 Novara – Tel +39 0321.697200 Fax: +39 0321.688515
Prodotti per impianti di nuova realizzazione
Tutti i 3 modelli Conext (4000W-24V -- 4500W-48V – 6000W-48V) possono
essere utilizzati con la configurazione mostrata nella figura sotto:
Connessione alla rete elettrica, ad un generatore esterno ausiliario con
pannello per la gestione automatica dell’avvio, al regolatore di carica che
gestisce le fonti solari, al pannello di controllo che gestisce l’intero sistema,
ad un gateway opzionale per averla possibilità di controllo remoto.
Un sistema completo per l’autosufficienza energetica o per la gestione della
propria energia al massimo con conseguente riduzione dei costi in bolletta.
Una soluzione semplice e totalmente integrata.
www.etneoenergy.com
Etneo Italia srl – via Giovanni Bovio n°6 28100 Novara – Tel +39 0321.697200 Fax: +39 0321.688515
Inverter ibrido 4000/24
EOLICO + FOTOVOLTAICO
Conext XW 4000W 24V, un inverter regolatore ibrido che lavora gestendo
l’accumulo dell’energia prodotta da fonti rinnovabili.
Come?
Gestisce fonte fotovoltaica (con un regolatore di carica esterno da 60A e
3500W in uscita, quindi 12-14 moduli fv) fonte eolica (generatore da 500W
con regolatore di carica dedicato ed accessori) accumulo in batterie (pacco
batterie configurabile 24V e da 100 a 2000Ah) connessione alla rete elettrica
per commutazione automatica in caso di batterie scariche. Possibilità di
connessione a generatore AC monofase 230V in assenza di rete elettrica per
gestione ad isola.
ENERGIA SOLARE ED EOLICA
+ ACCUMULO
- CONSUMI IN BOLLETTA
SCEGLI LA
TUA ENERGIA
CONSAPEVOLMENTE
Ed usala senza
imposizioni
www.etneoenergy.com
Etneo Italia srl – via Giovanni Bovio n°6 28100 Novara – Tel +39 0321.697200 Fax: +39 0321.688515
Inverter ibrido 4000/24
EOLICO + FOTOVOLTAICO
Collegamenti:
Moduli fotovoltaici: da 8 a 14 per ogni regolatore MPPT esterno
Generatore eolico: ingresso nell’inverter da regolatore di carica dedicato per
gestione carica e carico in eccesso
Batterie: direttamente sui cavi in uscita dall’inverter, configurate a 24V
Linea utenze in: su quadro elettrico per alimentazione carichi, gli inverter
sono parallelabili in monofase sino a 4pz. in trifase massimo 2 per ogni fase.
Linea utenze out: su quadro elettrico per commutazione
www.etneoenergy.com
Etneo Italia srl – via Giovanni Bovio n°6 28100 Novara – Tel +39 0321.697200 Fax: +39 0321.688515
Inverter ibrido 4500/48
EOLICO + FOTOVOLTAICO
Conext XW 4500W 48V, un inverter ibrido che lavora con la gestione di
accumulo dell’energia prodotta da fonti rinnovabili.
Come?
Gestisce fonte fotovoltaica (con un regolatore di carica esterno da 60A e
3500W in uscita, quindi 12-14 moduli fv) fonte eolica (generatore da 1500W
con regolatore di carica dedicato ed accessori) accumulo in batterie (pacco
batterie configurabile 48V e da 100 a 2000Ah) connessione alla rete elettrica
per commutazione automatica in caso di batterie scariche. Possibilità di
connessione a generatore AC monofase 230V in assenza di rete elettrica per
gestione ad isola.
ENERGIA SOLARE ED EOLICA
+ ACCUMULO
- CONSUMI IN BOLLETTA
SCEGLI LA
TUA ENERGIA
CONSAPEVOLMENTE
Ed usala senza
Imposizioni
www.etneoenergy.com
Etneo Italia srl – via Giovanni Bovio n°6 28100 Novara – Tel +39 0321.697200 Fax: +39 0321.688515
Inverter ibrido
EOLICO + FOTOVOLTAICO
CARATTERISTICHE ACCESSORI INVERTER CONEXT
Il regolatore di carica da 60 ampere ha integrato al suo interno il sistema di
Ground Fault Protection (PVGFP) ed un sensore di temperatura separato
per le batterie. Il sistema è adatto a lavorare con pacco batterie da 24 oppure
48V con riconoscimento automatico.
Il pannello di controllo generale con il suo display a cristalli liquidi
visualizza la configurazione di sistema e le informazioni di diagnostica per
tutti i dispositivi connessi alla rete. Quando installato esclude la necessità di
avere altri pannelli di controllo per altri inverter connessi e fornisce quindi
una singola postazione di controllo per monitorare tutto.
Il pannello per avvio automatico del generatore esterno ha la funzione di
attivazione di un generatore monofase 230V per la ricarica delle batterie o
per aiutare le fonti e le batterie in caso di carichi (sulle utenze) pesanti.
E’ compatibile con i generatori più noti e può essere configurato come avvio
in caso di bassa tensione delle batterie, condizioni di temperatura
particolari oppure dimensione del carico inverter. Un settaggio “silenzioso”
permette al generatore di non avviarsi automaticamente in orari
“sconvenienti”, tutti i settaggi vengono predisposti tramite il pannello di
controllo generale.
Il generatore deve essere 230V e monofase con capacità di avvio automatico,
il pannello gestisce la maggior parte di starter generatore a 2 o 3 fili. Il
pannello di controllo generale è obbligatorio per poter utilizzare il pannello
di avvio generatore automatico.
www.etneoenergy.com
Etneo Italia srl – via Giovanni Bovio n°6 28100 Novara – Tel +39 0321.697200 Fax: +39 0321.688515
Abbinamento con Ensemble Color
In un’abitazione con un sistema di accumulo è indispensabile un prodotto
come Ensemble in grado di analizzare in tempo reale i consumi di energia
da contatore e quadro elettrico, ovvero la quantità di energia prelevata e
pagata al netto di quella autoprodotta ed accumulata.
Il display Ensemble legge da quadro elettrico i dati in kW e kWora, tramite
bridge ethernet li invia al portale web dedicato, con le spine intelligenti ci
permette di controllare attivamente fino a 6 elettrodomestici o apparati a
230V, tutto questo con tecnologia senza fili!!!
www.etneoenergy.com
Etneo Italia srl – via Giovanni Bovio n°6 28100 Novara – Tel +39 0321.697200 Fax: +39 0321.688515
IL MEGLIO DELLA TECNOLOGIA
ALLA VOSTRA PORTATA
MIX ENERGETICO
ACCUMULO
INTELLIGENTE
MONITORAGGIO
AD ALTE PRESTAZIONI
TUTTO OFFERTO
DA
ETNEO ITALIA
www.etneoenergy.com
Etneo Italia srl – via Giovanni Bovio n°6 28100 Novara – Tel +39 0321.697200 Fax: +39 0321.688515
Turbina di Ultima Generazione 300W
Per soluzioni di accumulo o ibride
Sviluppata dagli ingegneri dell’aerodinamica e dei
materiali di Formula 1, la turbina eolica EA007
consente un notevole passo avanti, sia dal punto di
vista economico sia da quello ambientale, in ambito
di produzione di piccoli generatori eolici.
Il progetto utilizza una tecnologia all'avanguardia per
creare una turbina che è più efficiente di qualsiasi
altra
delle
sue
dimensioni.
La Tecnologia brevettata dell’acceleratore che
aumenta la velocità del vento quando questo colpisce
il rotore, aiuta a migliorare significativamente il
potenziale di produzione energetica. (Potenza =
velocità del vento³). Inoltre il sistema unico “micro
downstream" di tracker del vento permette di reagire
istantaneamente ai rapidi cambiamenti di direzione
del
vento
e
delle
raffiche.
Il design avvolgente della turbina eolica EA007 la
rende quasi totalmente silenziosa quando è in
funzione, ciò la rende installabile ovunque.
La turbina EA007 è stata progettato per l'uso in una
vasta gamma di applicazioni e gli utenti possono
personalizzare il proprio impianto eolico secondo le
proprie esigenze energetiche e di ambiente.
www.etneoenergy.com
Etneo Italia srl – via Giovanni Bovio n°6 28100 Novara – Tel +39 0321.697200 Fax: +39 0321.688515
Turbina di Ultima Generazione
Modello 300-500W per impianti a isola
Gli impianti micro eolici possono essere sicuramente
una valida alternativa ad altre fonti rinnovabili ma i
migliori risultati si ottengono grazie al mix dell’energia
solare con quella eolica.
Le soluzioni di accumulo in batteria sono sempre
interessanti al giorno d’oggi in quanto sono sempre in
grado di garantire la fornitura di energia elettrica ad
abitazioni o negozi od uffici oltre che a baite isolate
dalla rete o situazioni affini.
Etneo consiglia e propone soluzioni da 1,5kw e da
3kw dove è possibile collegare le turbine di ultima
generazione da 300w e da 1400w, moduli fotovoltaici
con potenza totale 1Kw o 2Kw, pacco batterie
configurato sui consumi ed inverter che gestisce tutta
l’energia prodotta ed accumulata ed in più si collega
alla rete per l’eventuale utilizzo per ricarica batterie
(funzione backup).
Il futuro dei consumi energetici è sicuramente sempre
più vicino a favorire lo storage di energia e la
produzione propria. Nel breve periodo i costi di
batterie al Litio caleranno e potranno facilitare lo
sviluppo di impianti a isola, anche nell’ottica della
condivisione tra più utenti.
www.etneoenergy.com
Etneo Italia srl – via Giovanni Bovio n°6 28100 Novara – Tel +39 0321.697200 Fax: +39 0321.688515
Turbina di Ultima Generazione
Caratteristiche tecniche 300-500W
SPECIFICHE TECNICHE
TURBINA 300-500W ASSE ORIZZONTALE
Tipologia di Turbina
Potenza nominale
Potenza di picco
Tensione in uscita
Asse orizzontale downstream
300 watt a 12,5mt/s
500 watt a 18,0mt/s
12 volt CC - 24 volt CC (compatibile per diverse soluzioni:
utilizzo su barche, accumulo in batteria, utilizzo con inverter
di terze parti per gestione accumulo o connessione in rete
12 volt, 24 volt
magneti permanenti brushless, senza sistema di cambio
3,2mt/s
3,7mt/s
protezione elettronica tramite controller di velocità/carica
50,0mt/s
0,85mt
1,08mt
ABS resistente ai raggi ultravioletti
17Kg
realizzata per un utilizzo di 20 anni
nessun impatto accidentale con volatili
48mm diametro esterno
5 decibel a 5mt di distanza con vento a 10mt/s
downstream aerodinamico passivo
Opzioni voltaggio
Tipologia generatore
Velocità di Start-up
Velocità di Cut-in
Protezione per sovra velocità
Velocità massima
Diametro rotore
Diametro complessivo
Materiale rotore
Peso
Ciclo di vita turbina
Impatto ambientale
Diametro palo
Livello di rumorosità
Tipologia di imbardata
SPECIFICHE AGGIUNTIVE
Alte prestazioni all'usura dei cuscinetti, ai polimeri, di imbardata
Anelli in nylon per evitare torsione dei cavi
Raccordi in acciaio inox zincato, alluminio anodizzato per evitare la corrosione
www.etneoenergy.com
Etneo Italia srl – via Giovanni Bovio n°6 28100 Novara – Tel +39 0321.697200 Fax: +39 0321.688515
Turbina di Ultima Generazione 300-500W
Curva di potenza e stima producibilità
Velocità media mt/s AEP (kwh)
Modelli Turbina
12 volt
4
109
4,5
166
5
235
5,5
316
6
407
6,5
510
7
626
7,5
754
8
893
AEP: energia annua prodotta
AEP (kwh)
24 volt
132
206
297
417
561
736
943
1181
1457
L'AEP è una stima molto utile e realistica
che si basa sulle caratteristiche tecniche
della turbina e può essere utilizzata con
i riferimenti di velocità media del vento
misurata in un dato luogo.
www.etneoenergy.com
Etneo Italia srl – via Giovanni Bovio n°6 28100 Novara – Tel +39 0321.697200 Fax: +39 0321.688515
Turbina di Ultima Generazione 1,4Kw
On-grid, Off-grid e soluzioni ibride
Sviluppata dagli ingegneri dell’aerodinamica e dei
materiali di Formula 1, la turbina eolica EA018
consente un notevole passo avanti, sia dal punto di
vista economico sia da quello ambientale, in ambito di
produzione di piccoli generatori eolici.
Il progetto utilizza una tecnologia all'avanguardia per
creare una turbina che è più efficiente di qualsiasi altra
delle sue dimensioni, a qualsiasi velocità del vento.
La Tecnologia brevettata dell’acceleratore che aumenta
la velocità del vento quando questo colpisce il rotore,
aiuta a migliorare significativamente il potenziale di
produzione energetica. (Potenza = velocità del vento³).
Il design avvolgente della turbina EA018 la rende quasi
totalmente silenziosa quando in funzione e quindi
installabile anche in aree densamente popolate.
La turbina EA018 è stata progettato per l'uso in una
vasta gamma di applicazioni e gli utenti possono
personalizzare il proprio impianto eolico secondo le
proprie esigenze energetiche e di ambiente.
www.etneoenergy.com
Etneo Italia srl – via Giovanni Bovio n°6 28100 Novara – Tel +39 0321.697200 Fax: +39 0321.688515
Turbina di Ultima Generazione
Caratteristiche tecniche 1400W
SPECIFICHE TECNICHE
TURBINA 1400W ASSE ORIZZONTALE
Tipologia di Turbina
Potenza nominale
Potenza di picco
Opzioni voltaggio
Tipologia generatore
Interferenze radio
Velocità di Start-up
Velocità di Cut-in
Protezione per sovra velocità
Protezione velocità massima
Velocità massima
Diametro rotore
Diametro complessivo
Materiale rotore
Peso
Ciclo di vita turbina
Diametro palo
Impatto ambientale
Livello di rumorosità
Tipologia di imbardata
Asse orizzontale, canalizzato, sottovento
1400 watt a 11,5mt/s (come raccomandato da BWEA UK)
1850 watt a 15,0mt/s
48 volt CC - 300 volt AC (per connessione in rete)
magneti permanenti brushless, senza sistema di cambio
realizzata in conformità alle direttive EEC 89/336/EEC
2,6mt/s
3,2mt/s
protezione elettronica, controllo elettronico del carico
sistema di riduzione di resistenza aerodinamica
50,0mt/s
1,80mt
2,38mt
ABS resistente ai raggi ultravioletti
61Kg
realizzata per un utilizzo di 20 anni
89mm diametro esterno
nessun impatto accidentale con volatili
30 decibel a 5mt di distanza con vento a 10mt/s
sottovento automatico
SPECIFICHE AGGIUNTIVE
Gruppi di cuscinetti sigillati posizionati nella carcassa
Anelli in nylon per evitare torsione dei cavi
Raccordi in acciaio inox zincato, alluminio anodizzato per evitare la corrosione
www.etneoenergy.com
Etneo Italia srl – via Giovanni Bovio n°6 28100 Novara – Tel +39 0321.697200 Fax: +39 0321.688515
Turbina di Ultima Generazione 1400W
Curva di potenza e stima producibilità
Velocità media mt/s AEP (kwh)
4
937
4,5
1211
5
1526
5,5
1879
6
2267
6,5
2684
7
3123
7,5
3579
8
4045
AEP: energia annua prodotta
L'AEP è una stima molto utile e realistica
che si basa sulle caratteristiche tecniche
della turbina e può essere utilizzata con
i riferimenti di velocità media del vento
misurata in un dato luogo.
www.etneoenergy.com
Etneo Italia srl – via Giovanni Bovio n°6 28100 Novara – Tel +39 0321.697200 Fax: +39 0321.688515
