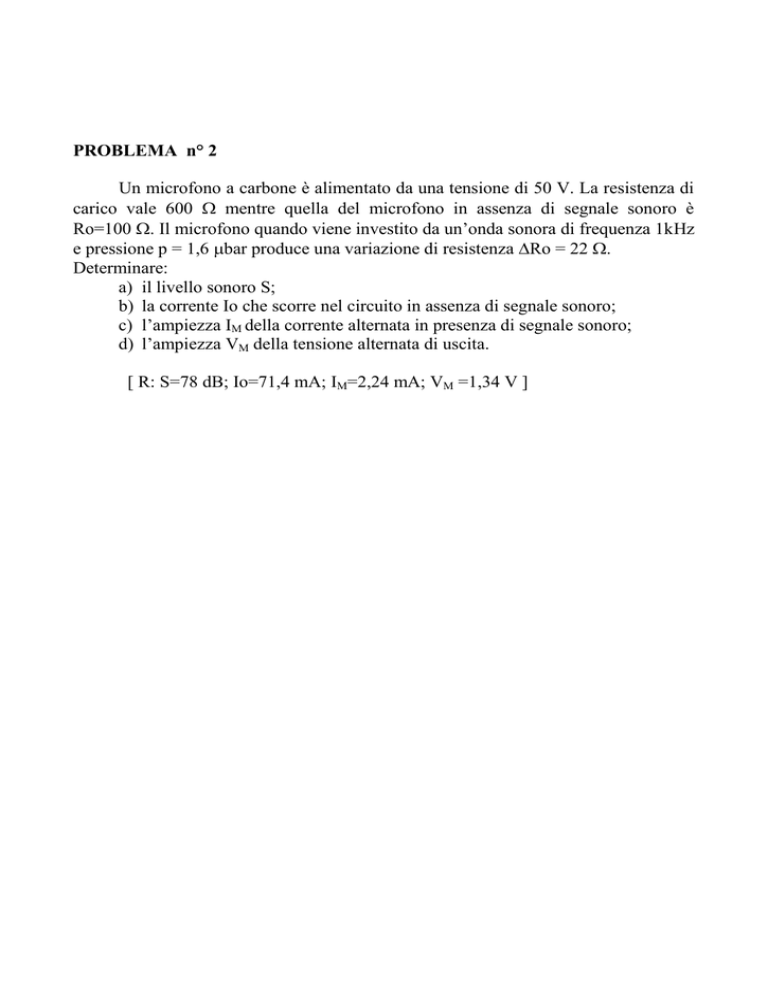

PROBLEMA n° 2
Un microfono a carbone è alimentato da una tensione di 50 V. La resistenza di
carico vale 600  mentre quella del microfono in assenza di segnale sonoro è
Ro=100 . Il microfono quando viene investito da un’onda sonora di frequenza 1kHz
e pressione p = 1,6 bar produce una variazione di resistenza Ro = 22 .
Determinare:
a) il livello sonoro S;
b) la corrente Io che scorre nel circuito in assenza di segnale sonoro;
c) l’ampiezza IM della corrente alternata in presenza di segnale sonoro;
d) l’ampiezza VM della tensione alternata di uscita.
[ R: S=78 dB; Io=71,4 mA; IM=2,24 mA; VM =1,34 V ]
