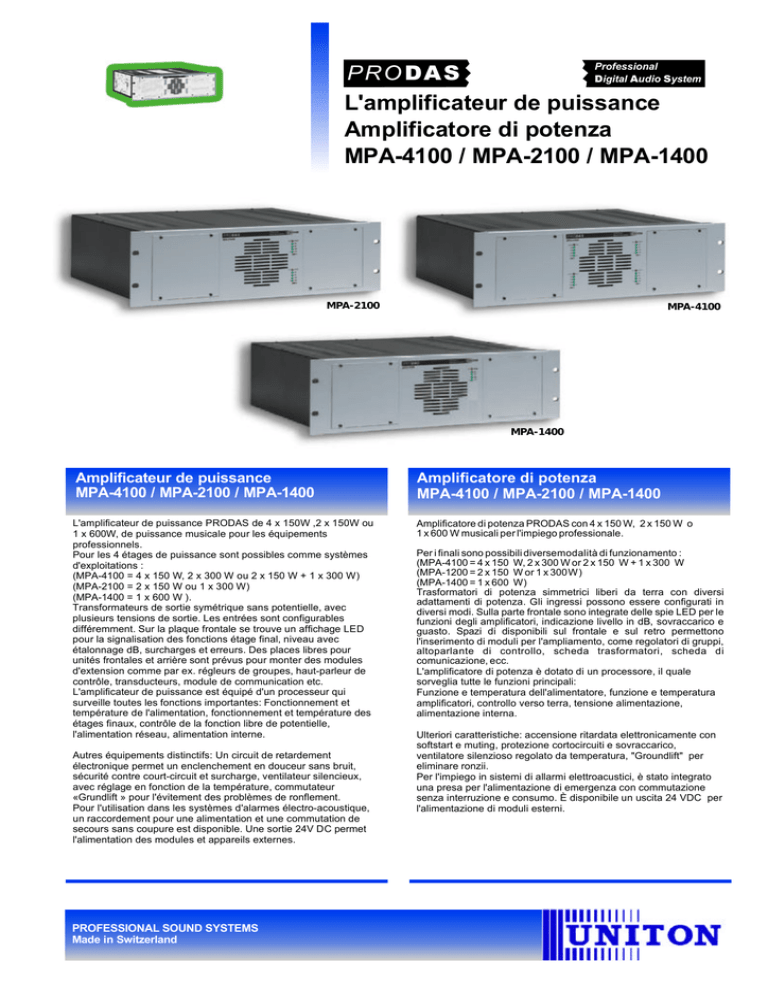

L`amplificateur de puissance Amplificatore di potenza

PRO DAS
Professional
Digital Audio System
L'amplificateur de puissance
Amplificatore di potenza
MPA-4100 / MPA-2100 / MPA-1400
MPA-2100
MPA-4100
MPA-1400
Amplificateur de puissance
MPA-4100 / MPA-2100 / MPA-1400
Amplificatore di potenza
MPA-4100 / MPA-2100 / MPA-1400
L'amplificateur de puissance PRODAS de 4 x 150W ,2 x 150W ou
1 x 600W, de puissance musicale pour les équipements
professionnels.
Pour les 4 étages de puissance sont possibles comme systèmes
d'exploitations :
(MPA-4100 = 4 x 150 W, 2 x 300 W ou 2 x 150 W + 1 x 300 W)
(MPA-2100 = 2 x 150 W ou 1 x 300 W)
(MPA-1400 = 1 x 600 W ).
Transformateurs de sortie symétrique sans potentielle, avec
plusieurs tensions de sortie. Les entrées sont configurables
différemment. Sur la plaque frontale se trouve un affichage LED
pour la signalisation des fonctions étage final, niveau avec
étalonnage dB, surcharges et erreurs. Des places libres pour
unités frontales et arrière sont prévus pour monter des modules
d'extension comme par ex. régleurs de groupes, haut-parleur de
contrôle, transducteurs, module de communication etc.
L'amplificateur de puissance est équipé d'un processeur qui
surveille toutes les fonctions importantes: Fonctionnement et
température de l'alimentation, fonctionnement et température des
étages finaux, contrôle de la fonction libre de potentielle,
l'alimentation réseau, alimentation interne.
Amplificatore di potenza PRODAS con 4 x 150 W, 2 x 150 W o
1 x 600 W musicali per l'impiego professionale.
Autres équipements distinctifs: Un circuit de retardement
électronique permet un enclenchement en douceur sans bruit,
sécurité contre court-circuit et surcharge, ventilateur silencieux,
avec réglage en fonction de la température, commutateur
«Grundlift » pour l'évitement des problèmes de ronflement.
Pour l'utilisation dans les systèmes d'alarmes électro-acoustique,
un raccordement pour une alimentation et une commutation de
secours sans coupure est disponible. Une sortie 24V DC permet
l'alimentation des modules et appareils externes.
PROFESSIONAL SOUND SYSTEMS
Made in Switzerland
Per i finali sono possibili diversemodalità di funzionamento :
(MPA-4100 = 4 x 150 W, 2 x 300 W or 2 x 150 W + 1 x 300 W
(MPA-1200 = 2 x 150 W or 1 x 300W)
(MPA-1400 = 1 x 600 W)
Trasformatori di potenza simmetrici liberi da terra con diversi
adattamenti di potenza. Gli ingressi possono essere configurati in
diversi modi. Sulla parte frontale sono integrate delle spie LED per le
funzioni degli amplificatori, indicazione livello in dB, sovraccarico e
guasto. Spazi di disponibili sul frontale e sul retro permettono
l'inserimento di moduli per l'ampliamento, come regolatori di gruppi,
altoparlante di controllo, scheda trasformatori, scheda di
comunicazione, ecc.
L'amplificatore di potenza è dotato di un processore, il quale
sorveglia tutte le funzioni principali:
Funzione e temperatura dell'alimentatore, funzione e temperatura
amplificatori, controllo verso terra, tensione alimentazione,
alimentazione interna.
Ulteriori caratteristiche: accensione ritardata elettronicamente con
softstart e muting, protezione cortocircuiti e sovraccarico,
ventilatore silenzioso regolato da temperatura, "Groundlift" per
eliminare ronzii.
Per l'impiego in sistemi di allarmi elettroacustici, è stato integrato
una presa per l'alimentazione di emergenza con commutazione
senza interruzione e consumo. È disponibile un uscita 24 VDC per
l'alimentazione di moduli esterni.
PRO DAS
L'amplificateur de puissance
Amplificatore di potenza
MPA-4100 / MPA-2100 / MPA-1400
Autres détails:
Ulteriori dettagli:
A l'arrière se trouvent entrées pour appel et musique, ainsi que
régleurs avec indication en dB. Les entrées sont en version
symétrique électronique, l'équipement avec des transducteurs est
possible. Via les raccordements « Remote » les entrées appel et
musique sont commutables et la commande des régleurs de
groupes optionnels est activée.
Sulla parte posteriore sono a disposizione ingressi per musica e
chiamata, cosi come regolatori con taratura in dB. Gli ingressi
sono elettronicamente simmetrici, trasformatori (opzionali).
Tramite gli ingressi remote sono attivati gli ingressi musica o
chiamata e il bipasso della regolazione volume della scheda
regolatori viene attivata.
MPA-4100
Caractér.technique
Dati tecnici :
Puissance de sortie 100V
THD = 0.3% IEC 268 19.2
Puissance de sortie 100V
THD = 0.3% IEC 268 18.3 / 19.4
Bande passente - 3dB
Sensibilité d'entrée min/max
Impédance d'entrée électr.symétrique
Impédance d'entrée symétrique transf.
Facteur de distorsion (THD)
Rapport signal/bruit (A)
Diaphonie, 1kHz
Tension de l'alimentation de secours
Courant à vide/en plein de charge
bei Volllast
Sortie DC
Potenza uscita 100V
THD = 0.3% IEC 268 19.2
Potenza uscita 100V
THD = 0.3% IEC 268 18.3 / 19.4
Risposta di frequenza - 3dB
Sensibilità ingresso min/max
Impedenza ingresso elettr.simmetrico
Impedenza ingresso simm.con trafo
Fattore di distorsione (THD)
Distanza segnale rumore
Sovramodulazione, 1kHz
Tensione emergenza
Corrente a vuoto
pieno carico
Uscita DC
Alimentation
Consommation à vide
en plein de charges
Dimensions LxHxP
(Profondeur sans les prises)
Poids
Tensione rete
Consumo a vuoto/
pieno carico
Dimensioni LxAxP
(profondità senza connettori)
Peso
UNITON AG
Pumpwerkstr. 18
CH-8105 Regensdorf
Tel. 0041 (0) 44/840 48 33
Fax 0041 (0) 44/841 09 37
E-Mail: [email protected]
http://www.uniton.ch
MPA-4100
MPA-2100
MPA-1400
4 x 150W / 2 x 300W
2 x 150W / 1 x 300W
1 x 600 W
4 x 100W / 2 x 200W
50Hz - 20KHz
0 dB / 775 mV
200 KOhm
10 KOhm
< 0.1%
> 95dB
> 75dB
48V
0.25A
16A
24V / 400mA
2 x 100W / 1 x 200W
50Hz - 20KHz
0 dB/ 775 mV
200 KOhm
10 KOhm
< 0.1%
> 95dB
> 75dB
48V
0.25A
8A
24V / 400 mA
1 x 400 W
50Hz - 16KHz
0 dB/ 775 mV
200 KOhm
10 KOhm
< 0.2%
> 95dB
> 75dB
48V
0.25A
16A
24V / 400mA
230V
20VA /
900VA
19” / 3 HE
483 x 133 x 350mm
ca. 24 kg
230V
10VA /
450VA
19” / 3 HE
483 x 133 x 350mm
ca. 18 kg
230V
20VA
850VA
19” / 3 HE
483 x 133 x 350mm
ca. 22 kg
