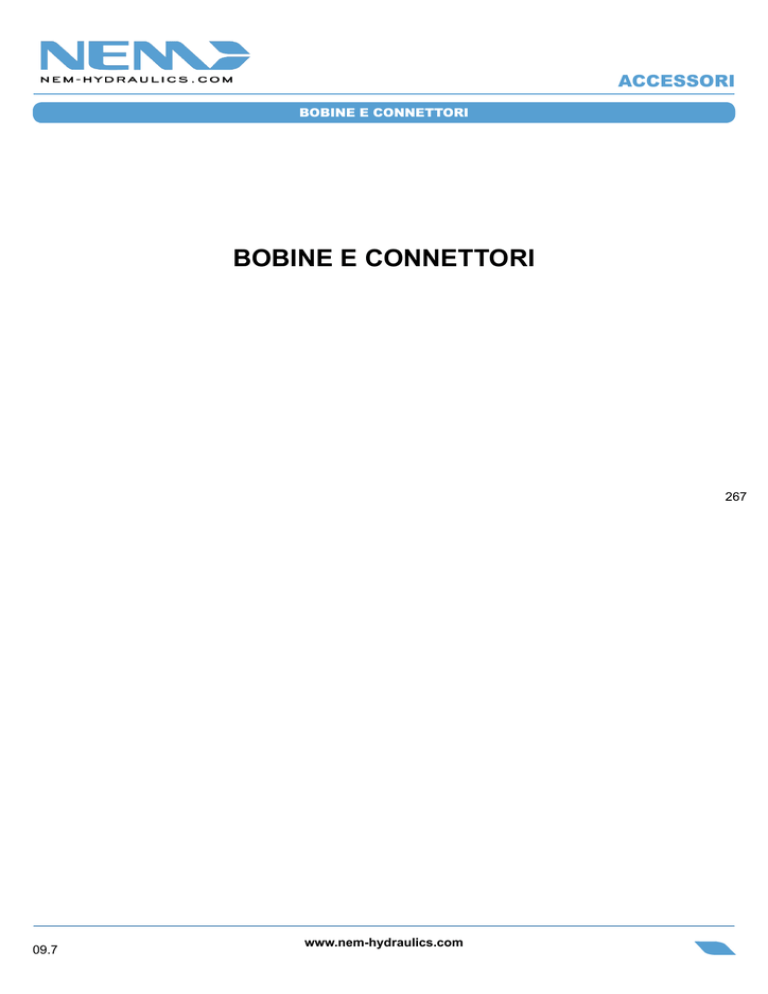

ACCESSORI
BOBINE E CONNETTORI
BOBINE E CONNETTORI
267
09.7
www.nem-hydraulics.com
ACCESSORI
BOBINE E CONNETTORI
INTRODUZIONE
Per ogni valvola elettrica NEM viene indicato il tipo di bobina da utilizzare, le bobine devono essere
scelte attraverso la relativa scheda tecnica in funzione della tensione di alimentazione e del tipo di
connessione.
Di seguito riportiamo alcune definizioni relative alle caratteristiche tecniche delle bobine.
Tensione di alimentazione
Per un corretto funzionamento e una lunga durata delle bobine si consiglia di mantenere la tensione di
alimentazione entro +/-10% rispetto al valore nominale.
Classe di isolamento termico (DIN VDE 0580)
La classe d’isolamento termico di una bobina indica il valore massimo ammissibile della temperatura
assoluta (T) dovuta al funzionamento.
Classe F - T = 155°C
Classe H - T = 185°C
Il valore di temperatura assoluta di funzionamento “T” è rappresentato dalla somma tra il valore di
temperatura di funzionamento ΔT della bobina alimentata per 1 ora e la temperatura ambiente Ta:
T = ΔT + Ta
268
La classe d’isolamento del filo indica invece la temperatura massima di lavoro all’interno della bobina
senza che si danneggi l’isolamento del filo di rame, evitando che la bobina vada in corto circuito.
Tutte le bobine NEM sono realizzate con filo di rame in classe di isolamento H, resistente a temperature
>185°C.
ED – Intermittenza di funzionamento (DIN VDE 0580)
L’intermittenza di funzionamento (ED) di una bobina rappresenta la percentuale di tempo di inserzione
“ti” ammesso rispetto al tempo del ciclo di funzionamento “tc” (tc=ti+tr dove tr=tempo di riposo).
ED = (tr / tc) * 100 [100%]
Tutte le bobine funzionano con ED=100% purchè non venga superato il valore limite di temperatura per
la loro classe di isolamento.
Classe di protezione (EN60529)
La classe di protezione IP è un codice a due cifre che riassume il livello di protezione di una apparecchiatura
elettrica contro il contatto accidentale o intenzionale con il corpo umano o con oggetti, e la protezione
contro il contatto con l’acqua. La prima cifra indica il grado di protezione contro il contatto di corpi solidi
esterni e contro l’accesso a parti pericolose, la seconda cifra protezione contro la penetrazione dei
liquidi.
Alcuni esempi dei gradi di protezione:
GRADO IP
IP 65
IP 67
DEFINIZIONE
•
•
Protezione totale alla penetrazione di corpi solidi e polveri.
Protezione contro la penetrazione di liquidi da gocce, vapori, spruzzi e getti d’acqua in
qualsiasi direzione.
•
•
Protezione totale alla penetrazione di corpi solidi e polveri.
Protezione contro l’immersione in acqua momentanea per 30 minuti a 1 metro di profondità.
www.nem-hydraulics.com
12.00.000
09.7
CT-9200
BOBINA - CANOTTO Ø 13,25
•
•
•
•
•
22 W
Classe di isolamento del filo. . . . . . . . . . . . . . . . . . .H (>185°C)
ED. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100%
Potenza bobina a 20° C. . . . . . . . . . . . . . . . . . . . . . . . . . 22 W
Temperatura ambiente . . . . . . . . . . . . . . . . . . . . . . -20 +40° C
Peso. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,19 Kg
CIRCUITI ELETTRICI
38,5
36
STANDARD
47,5
23,5
Ø13,25
269
Note:
- Bobina intercambiabile con la serie CT-9400.
CONNETTORE
GRADO DI
PROTEZIONE
CLASSE
ISOLAMENTO
TERMICO
BOBINA
TENSIONE
[V]
DIN 43650
IP65*
F
12 V dc
6,5
STANDARD
DIN 43650
IP65*
F
14 V dc
8,9
STANDARD
DIN 43650
IP65*
F
24 V dc
26,5
STANDARD
DIN 43650
IP65*
F
26 V dc
30,6
STANDARD
AMP-JUNIOR
IP65*
F
12 V dc
6,5
STANDARD
AMP-JUNIOR
IP65*
F
24 V dc
26,5
STANDARD
AMP-JUNIOR
IP65*
F
26 V dc
30,6
STANDARD
CAVO L=300mm
IP65*
F
14 V dc
8,9
STANDARD
CAVO L=300mm
IP65*
F
26 V dc
30,6
STANDARD
AMP-SUPER SEAL
IP67*
F
24 V dc
26,5
STANDARD
RESISTENZA
[Ω]
* Grado di protezione con connettore montato
09.7
www.nem-hydraulics.com
12.01.001
CIRCUITO
CODICE
092001130
092001132
092002130
092002132
092201130
092202130
092202131
092601130
092602130
092702130
CT-9300
BOBINA - CANOTTO Ø 13,25
•
•
•
•
•
18 W
Classe di isolamento del filo. . . . . . . . . . . . . . . . . . .H (>185°C)
ED. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100%
Potenza bobina a 20° C. . . . . . . . . . . . . . . . . . . . . . . . . . 18 W
Temperatura ambiente . . . . . . . . . . . . . . . . . . . . . . -20 +40° C
Peso. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,15 Kg
30
39
CIRCUITI ELETTRICI
STANDARD
42
20,5
Ø13,25
270
DIN 43650
CONNETTORE
GRADO DI
PROTEZIONE
DIN 43650
IP65*
DIN 43650
IP65*
CLASSE
ISOLAMENTO
TERMICO
BOBINA
TENSIONE
[V]
RESISTENZA
[Ω]
CIRCUITO
CODICE
F
12 V dc
7,5
STANDARD
F
24 V dc
30,1
STANDARD
STANDARD
093001131
093002131
093007130
093401131
093402131
DIN 43650
IP65*
F
24 V rac**
25,6
KOSTAL M27x1
IP65*
F
12 V dc
7,5
STANDARD
KOSTAL M27x1
IP65*
F
24 V dc
30,1
STANDARD
* Grado di protezione con connettore montato
** Raddrizzatore non incluso
www.nem-hydraulics.com
12.01.002
09.7
CT-9400
BOBINA - CANOTTO Ø 13
•
•
•
•
•
20,5 W
Classe di isolamento del filo. . . . . . . . . . . . . . . . . . .H (>185°C)
ED. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100%
Potenza bobina a 20° C. . . . . . . . . . . . . . . . . . . . . . . . .20,5 W
Temperatura ambiente . . . . . . . . . . . . . . . . . . . . . . -20 +40° C
Peso. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,16 Kg
Ø33
37,7
CIRCUITI ELETTRICI
STANDARD
42,5
16,5
Ø13
CON DIODO
(BI-DIREZIONALE)
271
Note:
- Bobina intercambiabile con la serie CT-9200.
CLASSE
ISOLAMENTO
TERMICO
BOBINA
TENSIONE
[V]
RESISTENZA
[Ω]
CIRCUITO
CODICE
F
12 V dc
7
STANDARD
IP65*
F
24 V dc
28
STANDARD
DEUTSCH DT 4
IP67
F
12 V dc
7
CON DIODO
DEUTSCH DT 4
IP67
F
24 V dc
28
CON DIODO
AMP - JUNIOR
IP65*
F
12 V dc
7
STANDARD
AMP - JUNIOR
IP65*
F
24 V dc
28
STANDARD
094001000
094002000
094101000
094102000
094201000
094202000
CONNETTORE
GRADO DI
PROTEZIONE
DIN 43650
IP65*
DIN 43650
* Grado di protezione con connettore montato
09.7
www.nem-hydraulics.com
12.01.003
CT-9800
BOBINA PROPORZIONALE - CANOTTO Ø 19
•
•
•
•
•
•
36 W
Classe di isolamento del filo. . . . . . . . . . . . . . . . . . .H (>185°C)
ED. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100%
Potenza bobina a 20° C. . . . . . . . . . . . . . . . . . . . . . . . . . 36 W
Corrente massima. . . . . . . . . . . . . . . . . . . . . . . 1,8 A - 12 V dc
0,9 A - 24 V dc
Temperatura ambiente . . . . . . . . . . . . . . . . . . . . . . -20 +40° C
Peso. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,28 Kg
Ø38
50,8
CIRCUITI ELETTRICI
STANDARD
45,5
19
Ø19
272
CONNETTORE
GRADO DI
PROTEZIONE
DIN 43650
IP65*
DIN 43650
IP65*
CLASSE
ISOLAMENTO
TERMICO
BOBINA
TENSIONE
[V]
RESISTENZA
[Ω]
CIRCUITO
CODICE
H
12 V dc
3,9
STANDARD
H
24 V dc
14,5
STANDARD
098001190
098002190
* Grado di protezione con connettore montato
www.nem-hydraulics.com
12.01.004
09.7
CT-9801
BOBINA - CANOTTO Ø 19
•
•
•
•
•
24 W
Classe di isolamento del filo. . . . . . . . . . . . . . . . . . .H (>185°C)
ED. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100%
Potenza bobina a 20° C. . . . . . . . . . . . . . . . . . . . . . . . . . 24 W
Temperatura ambiente . . . . . . . . . . . . . . . . . . . . . . -20 +40° C
Peso. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,28 Kg
Ø38
50,8
CIRCUITI ELETTRICI
STANDARD
45,5
19
Ø19
273
CONNETTORE
GRADO DI
PROTEZIONE
CLASSE
ISOLAMENTO
TERMICO
BOBINA
TENSIONE
[V]
RESISTENZA
[Ω]
CIRCUITO
CODICE
DIN 43650
IP65*
H
12 V dc
6,8
STANDARD
DIN 43650
IP65*
H
24 V dc
24
STANDARD
DIN 43650
IP65*
H
26 V dc
27,1
STANDARD
DIN 43650
IP65*
H
220 V Rac**
1470
STANDARD
098011190
098012190
098012191
098016190
* Grado di protezione con connettore montato
** Raddrizzatore non incluso - Potenza 25W
09.7
www.nem-hydraulics.com
12.01.005
4352
CONNETTORE DIN 43650 - ISO 4400
•
•
•
•
•
•
•
Classe di isolamento. . . . . . . . . . . . . . . . . . . . . VDE 0110-1/89
Grado di protezione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . IP 65
Distanza contatti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18 mm
Resistenza contatti a 20°C. . . . . . . . . . . . . . . . . . . . . .6 < Ohm
Temperatura ambiente . . . . . . . . . . . . . . . . . . . . . . -40 +90° C
Sezione max conduttori . . . . . . . . . . . . . . . . . . . . . . . . 1,5 mm
Peso. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,05 Kg
DIN 43650
29,5
50
28,5
274
1
2
Codice di ordinazione
4352201000
Guarnizione in nitrile
www.nem-hydraulics.com
12.01.006
09.7
CVPH-4-NM
CONTROLLORE PROPORZIONALE
•
•
•
•
•
•
•
•
•
•
•
•
•
Tensione di alimentazione . . . . . . . . . . . .12-30VDC
Tensione di ripple filtrata e rettificata. . . . . . . . .10%
Corrente di uscita . . . . . . . . . . . . . . . . . . . . . 0-1,7A
Corrente max assorbita a vuoto. . . . . . . . . . .30mA
Corrente di off-set. . . . . . . . . . . . . . . . . . . . .0-1,0A
Potenza media assorbita a l.max . . . . . . . . . . 35W
Frequenza di dither . . . . . . . . . . . . . . . . 100-500Hz
Tempo rampa salita-discesa . . . . . . . . . . .0,1-10 S
Stabilità corrente nel range temperatura . . . . . . 3%
Max ritardo rampe indipendente da corrente
full load impostate. . . . . . . . . . . . . . . . . . . . . . . . SI
Temperatura di esercizio . . . . . . . . . . . . .-20/+70°C
Grado di protezione . . . . . . . . . . . . . . . . . . . . . IP65
Peso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100g
40,9
53,5
M3
OFF SET
98,5
RAMP D OWN
FULL LOAD
CURRENT
Controllore elettronico miniaturizzato, incapsulato con
connettori DIN 43650 - ISO 4400 per pilotaggio in anello
aperto di elettro valvole proporzionali. Protezione contro
l’inversione di polarità di alimentazione e contro il cortocircuito della bobina. Regolazione potenziometrica della
corrente minima e massima, della rampe di salita e
discesa. LED di accensione.
NOTE
SUPPLY
RAMP UP
CARATTERISTICHE GENERALI
L’alimentazione elettrica è compresa fra 12 e 30 V DC.
È richiesta alimentazione con corrente raddrizzata e
filtrata.
Si consiglia l’uso di un condensatore di filtraggio di 4700
mF.
Il regolatore è adatto al pilotaggio di elettrovalvole a 12
o 24V DC. Per assicurare la corrente massima nominale275
di funzionamento dell’elettrovalvola è necessario che
la tensione di alimentazione del regolatore sia almeno
1,5V superiore alla tensione nominale di targa della
elettrovalvola.
Codice di ordinazione
2FBRVPC011
Pag. 1/2
09.7
www.nem-hydraulics.com
12.01.007
CVPH-4-NM
CONTROLLORE PROPORZIONALE
APPLICAZIONI
3 - Controllo tramite potenziometro
Connettere un estremità del potenziometro al Pin GND e
l’altra al Pin 2 Connettere il pin di uscita del potenziometro
al Pin 3. Portare il potenziometro sul massimo ed effettuare
la regolazione del controllore come descritto in seguito. Si
consiglia l’uso di potenziometri di resistenza pari a 5KOhm
La resistenza del potenziometro dovrà comunque essere
compresa fra 2KOhm e 10KOhm.
1 - Funzionamento on-off tramite switch, con utilizzo
di rampe per accelerazione e decelerazione.
Connettere il Pin 3 ed il Pin GND all’interruttore
(normalmente aperto). Alla chiusura dell’interruttore viene
applicatala tensione massima al segnale di ingresso,
portando la corrente della bobina al valore massimo.
L’apertura dell’interruttore provoca la fine del passaggio
della corrente nella bobina. I potenziometri ramp up
e ramp down permettono di regolare, tramite rampe
lineari, il tempo di passaggio rispettivamente dal minimo
al massimo e dal massimo al minimo della corrente.
Minimo e massimo valore della corrente sono regolabili
rispettivamente tramite i potenziometri offset e full load.
4 - Controllo a due assi tramite joystick
Questo controllo è realizzabile tramite un convertitore
joystick a due assi e due connettori. Il joystick è connesso
al convertitore e così pure l’alimentazione. A sua volta il
convertitore è connesso ai due connettori, controllandoli
quindi direttamente. Le correnti e le rampe dei due
controllori sono sempre indipendenti. Raddoppiando il
sistema è possibile realizzare un sistema a quattro assi.
2 - Controllo tramite sorgente di alimentazione esterna
Connettere il segnale di controllo al Pin 3 e la massa (0V)
al Pin 2. La tensione di ingresso al Pin 3 può variare da
0 a 10 V. La corrente di comando della elettrovalvola è
proporzionale alla tensione di comando. Con la tensione
di pilotaggio massima (10 V) regolare il potenziometro full
load in modo da ottenere la corrente massima desiderata.
276
REFERENCE IMPUT SIGNAL (0-10V)
REFERENCE IMPUT SIGNAL (0-10V)
+ (0-10Vcc)
3
3
3
2
V
1
GND
2
12-30Vcc
Power supply
voltage range
1
GND
12-30Vcc
Power supply
voltage range
V
3
2
1
Joystick
o
Potentiometer
1
GND
V
12-30Vcc
Power supply
voltage range
V
V
OUTPUT REFERENCE SIGNAL (10V)
OUTPUT REFERENCE SIGNAL (10V)
(COLLEGAMENTO ON-OFF)
2
V
(COLLEGAMENTO ESTERNO)
(COLLEGAMENTO CON POTENZIOMETRO)
ISTRUZIONI DI REGOLAZIONE
Azzerare i potenziometri ramp up e ramp down
ruotandoli completamente in senso antiorario. Azzerare il
potenziometro di comando esterno (o aprire l’interruttore)
ed impostare la corrente minima tramite il potenziometro
offset, ruotandolo fino a che dispositivo comandato
comincia appena a muoversi: il sistema sarà così
impostato in modo da muoversi senza ritardi. Azzerare
il potenziometro full load e portare il potenziometro di
controllo al massimo (o chiudere l’interruttore): ruotare il
potenziometro full load fino a che il dispositivo comandato
non raggiunge il massimo della sua corsa, poi diminuire il
potenziometro full load fino a che il dispositivo comandato
non arretra leggermente. Dopo avere così equilibrato i
punti di inizio e fine corsa, procedere alla regolazione
desiderata della velocità di passaggio tramite i comandi
ramp up e ramp down, che non influiscono sulle
regolazioni precedentemente impostate.
Pag. 2/2
www.nem-hydraulics.com
12.01.008
09.7
ACCESSORI
CORPI STANDARD (PER CAVITÀ SAE)
CORPI STANDARD (PER CAVITA' SAE)
277
09.7
www.nem-hydraulics.com
SAE-08/2
CORPO STANDARD PER MONTAGGIO IN LINEA
50
21,5
2
50
44
14,3
Cavità
C220000
278
Ø6
,5
1
30
38
Codice di ordinazione
171202
DIMENSIONE
UTILIZZI
1/4G = 1 3/8G = 2
00
ALLUMINIO
ACCIAIO
0
1
www.nem-hydraulics.com
13.01.001
09.7
SAE-08/3
CORPO STANDARD PER MONTAGGIO IN LINEA
60
62
29
3
15
Cavità
C320000
70
2
279
Ø6,5
1
30
44
Codice di ordinazione
171212
DIMENSIONE
UTILIZZI
1/4G = 1 3/8G = 2
09.7
00
ALLUMINIO
ACCIAIO
0
1
www.nem-hydraulics.com
13.01.002
SAE-08/4
CORPO STANDARD PER MONTAGGIO IN LINEA
60
2
80
3
72
43
29
4
15
Cavità
C420000
280
1
30
44
Codice di ordinazione
171222
DIMENSIONE
UTILIZZI
1/4G = 1 3/8G = 2
00
ALLUMINIO
ACCIAIO
0
1
www.nem-hydraulics.com
13.01.003
09.7
SAE-10/2
CORPO STANDARD PER MONTAGGIO IN LINEA
17,5
Cavità
C230000
60
54
37
2
Ø6
,5
281
35
1
18
Ø6
,5
37
54
60
Codice di ordinazione
171302
DIMENSIONE
UTILIZZI
3/8G = 2 1/2G = 3
09.7
00
ALLUMINIO
ACCIAIO
0
1
www.nem-hydraulics.com
13.01.004
SAE-10/3
CORPO STANDARD PER MONTAGGIO IN LINEA
35
A
Cavità
C330000
62
34
3
15,5
8
8
2
5
Ø6,
282
8
1
Quota A = 60 mm con utilizzi G3/8
70 mm con utilizzi G1/2
Codice di ordinazione
171312
DIMENSIONE
UTILIZZI
3/8G = 2 1/2G = 3
00
ALLUMINIO
ACCIAIO
0
1
www.nem-hydraulics.com
13.01.005
09.7
SAE-10/4
CORPO STANDARD PER MONTAGGIO IN LINEA
70
Cavità
C430000
3
49,7
4
82
90
33,7
18
8
8
2
283
1
35
8
Codice di ordinazione
171322
DIMENSIONE
UTILIZZI
3/8G = 2 1/2G = 3
09.7
00
ALLUMINIO
ACCIAIO
0
1
www.nem-hydraulics.com
13.01.006
Ø6
,5
SAE-12/2
CORPO STANDARD PER MONTAGGIO IN LINEA
c
b
e
2
d
26
Cavità
C240000
284
Ø8
,5
1
f
g
a
Codice di ordinazione
171402
DIMENSIONE
UTILIZZI
1/2G = 3 3/4G = 4
00
ALLUMINIO
ACCIAIO
0
1
1G = 5
a
b
c
d
e
f
g
1/2G = 3
40
80
60
50
72
20
52
3/4G = 4
40
80
60
50
72
20
52
5
50
85
70
55
77
25
62
1G =
www.nem-hydraulics.com
13.01.007
09.7
SAE-12/3
CORPO STANDARD PER MONTAGGIO IN LINEA
80
92
100
52,7
3
26,7
Cavità
C340000
2
285
Ø8
1
,5
64
40
Codice di ordinazione
171412
DIMENSIONE
UTILIZZI
1/2G = 3 3/4G = 4
09.7
00
ALLUMINIO
ACCIAIO
0
1
www.nem-hydraulics.com
13.01.008
ACCESSORI
CAVITÀ
CAVITA'
286
www.nem-hydraulics.com
09.7
C220000
SAE 8/2
CAVITÀ
15°
1,6
Ø27
Ø20,66
0,025 A
0,05 B
± 0,05
3/4-16 UNF-2B
± 0,05
0,025 A
0,05 B
1,6
1
60
°
Ø8 MAX
0,025 A
B
Ø12,72
± 0,025
DIAMETRO PREFORO MAX
09.7
Ø 12
www.nem-hydraulics.com
14.01.001
28,60
0,05 B
287
18,50
45
°
14,30
30°
0,025 A
0,05 B
11,50
,25
0
R
0,50
A
2,70
Ø17,42
C230000
SAE 10/2
CAVITÀ
15°
1,6
Ø30
0,025 A
0,05 B
Ø24 ± 0,05
7/8-14 UNF-2B
Ø20,62
± 0,05
2,80
0,50
A
288
24,80
33,30
30
°
0,05 B
23,80
4 5°
18
16
5
,2
R0
0,025 A
0,05 B
1,6
0,025 A
0,05 B
60
°
Ø11 MAX
0,025 A
Ø15,90 ± 0,02
B
DIAMETRO PREFORO MAX
www.nem-hydraulics.com
14.01.002
Ø 14,5
09.7
C230001
SAE 10 SPECIALE
CAVITÀ
15°
0.05 B
1 .6
R0
.25
32
24 ±0.05
7/8 -14 UNF -2B
20.62 ±0.05
18
2.80
16
B
DETTAGLIO B
SCALA 4 : 1
6 MAX
°
30
B
60
°
60°
2
0.05 B
0.025 A
35 min
0.025 A
09.7
19.05H 8
18.75 MAX (17 min))
0.05 B
0.025 A
www.nem-hydraulics.com
14.01.003
18.50
19.50
26.80
A
0.50
4 5°
+0.033
0
289
C240000
SAE 12/2
CAVITÀ
3,56
0,50
1,6
15°
5
Ø29,23
,2
45°
Ø38
0,05 B
R0
0,025 A
± 0,05
1”1/16-12 UN-2B
A
290
Ø24,73 ± 0,05
B
36,50
1,6
0,025 A
48
0,05
30
°
0,025 A
35,50
0,05 B
26
18
B
0,05 B
B
Ø22,25
60°
Ø18 MAX
Ø19 MAX
± 0,025
www.nem-hydraulics.com
14.01.004
09.7
C240001
SAE 12/2 SPECIALE
CAVITÀ
3,56
0,50
1,6
15°
Ø29,23
5
45°
Ø38
0,05 B
,2
R0
0,025 A
± 0,05
1”1/16-12 UN-2B
A
Ø24,73 ± 0,05
291
1,6
0,025 A
0,05 B
B
Ø22,25
60°
Ø18 MAX
Ø19 MAX
± 0,025
Ø30
09.7
www.nem-hydraulics.com
14.01.005
48
°
0,05 B
36,50
30
35,50
0,025 A
19
0,05 B
26
18
B
C250000
SAE 16/2
CAVITÀ
15°
0.025 A
0.05 B
35,58 ±0,05
1" 5/16-12UN-2B
+0,3
0
19
30°
1,5
46,8
0.05 B
34
0,5
45°
0.025 A
0.05 B
1.6
292
5
3,3
31,34 ±0,05
A
,,2
R0
0.025 A
0.05 B
24,5
1,6
45
0.025 A
60
B
28,6
+0,05
0
19 MAX
°
DIAMETRO PREFORO MAX
www.nem-hydraulics.com
14.01.006
28
09.7
C310000
SAE 5/8"-18 UNF2B / 3
CAVITÀ
12°
1,6
Ø27
0,025 A
0,05 B
0
- 0,10
Ø17,60
5/8-18 UNF-2B
A
45°
B
Ø 4 MAX
°
1,6
20
60
°
0,025 A
Ø11,10
Ø 4 MAX
1,6
°
0,025 A
0,05 B
20
0,025 A
0,05 B
+ 0,03
Ø12,70 0
+ 0,03
0
DIAMETRO PREFORO MAX
09.7
293
25
0,025 A
0,05 B
Ø8
www.nem-hydraulics.com
14.01.007
36,50
11
0,05 B
27
5
R0,2
12,70
0,50
2,50
Ø14,42 ± 0,05
C320000
SAE 8/3
CAVITÀ
15°
1,6
Ø27
Ø20,60
0,025 A
0,05 B
+ 0,10
0
3/4-16 UNF-2B
0,025 A
0,05 B
20°
60
°
43
Ø 6 MAX
+ 0,05
0
1,6
Ø14,27
33,50
0,025 A
+ 0,05
0,05 B Ø15,87 0
Ø 6 MAX
°
20
29
25
°
19,50
0,025 A
0,05 B
0,
1,6
294
R
45
°
13
0,05 B
15
0,50
A
2,60 + 00,30
Ø17,42 ± 0,05
0,025 A
B
DIAMETRO PREFORO MAX
Ø 13
www.nem-hydraulics.com
14.01.008
09.7
C330000
SAE 10/3
CAVITÀ
15°
1,6
Ø30
0,025 A
0,05 B
Ø24 ± 0,05
7/8-14 UNF-2B
A
Ø17,50 ± 0,02
60
°
0,025 A
B
09.7
Ø15,90 ± 0,02
www.nem-hydraulics.com
14.01.009
Ø 6,50 MAX
°
30
0,025 A
0,05 B
1,6
1,6
0,025 A
0,05 B
47,60
°
30
0,025 A
0,05 B
Ø 6,50 MAX
34
295
39,60
4 5°
0,05 B
23,10
,25
16
18,30
R0
2,80
0,50
Ø20,62 ± 0,05
C331000
SAE 10/3 CORTA
CAVITÀ
15°
1,6
Ø30
0,025 A
0,05 B
Ø24 ± 0,05
7/8-14 UNF-2B
Ø20,62 ± 0,05
°
30
60
°
B
48,10
Ø19,08 ± 0,025
Ø17,50 ± 0,025
0,025 A
Ø 3 MAX
°
Ø 13,50 MAX
0,025 A
0,05 B
30
1,6
0,025 A
0,05 B
31,40
0,025 A
0,05 B
40,30
5
18,40
,2
14,80
R0
14,20
0,05 B
1,6
296
2,80
0,50
A
DIAMETRO PREFORO MAX Ø 13,5
www.nem-hydraulics.com
14.01.010
09.7
C340000
SAE 12/3
CAVITÀ
15°
1, 6
Ø38
Ø29,23 ± 0,05
0,025 A
0,05 B
1”1/16-12 UN-2B
0,025 A
B
°
Ø22,25 ± 0,025
DIAMETRO PREFORO MAX Ø 19
09.7
www.nem-hydraulics.com
14.01.011
61,50
73,40
Ø14 MAX
60
Ø14 MAX
1,6
0,025 A
0,05 B
1,6
Ø23,82 ± 0,025
30°
0,025 A
0,05 B
30°
297
53
0,05 B
0,025 A
0,05 B
°
36,60
45
19
5
,2
R0
27
0,50
3,56
Ø24,73 ± 0,05
A
C341000
SAE 12/3 CORTA
CAVITÀ
15°
1,6
0,025 A
0,05 B
Ø38
Ø29,23 ± 0,05
1”1/16-12 UN-2B
Ø24,73 ± 0,05
°
30
Ø22,25 ± 0,025
40,50
49,50
60
26,50
22,50
B
1,6
°
DETTAGLIO B
SCALA 2 : 1
B
Ø19 MAX
www.nem-hydraulics.com
14.01.012
Ø5 MAX
60
0,025 A
Ø14 MAX
0,025 A
0,05 B
°
0,025 A
0,05 B Ø23,82 ± 0,025
30
298
3,56
45
°
5
,2
R0
1,6
0,05 B
19
0,50
A
09.7
C351000
SAE 16/3 CORTA
CAVITÀ
15°
1 .6
45
0.025
1" 5/16-12UN-2B
0.025
0.05
31.34 ±0.05
0.025
37.5
16.5
20.6
22
5 MAX
A
B
A
30°
0.025
1.6
15 MAX
47.5
58 (quota diam. 25.42 in toll.)
0.05
3.3 0
1.6
B
30
°
0.025
0.05
+0.3
°
0.05
.25
0
R
45
16.5
0.5
A
0.05
A
B
60
°
B
+0.05
25.42 0
+0.05
28.6 0
09.7
A
B
DIAMETRO PREFORO MAX
www.nem-hydraulics.com
14.01.013
25
A
B
299
55.5 (Nota per UT lung..max di prog. valvola)
35.58 ±0.05
C420000
SAE 8/4
CAVITÀ
DETTAGLIO B
15° SCALA 4 . 1
1,6
Ø26
+ 0,10
0
Ø20,60
3/4-16 UNF-2B
R0
,2
5
15,87
+ 0,05
0
°
20
0,025 A
0,025 A
0,05 B
°
20
1,6
Ø 6 MAX
1,6
0,05 B
0,025 A
1,6
0,05 B
0,025 A
+ 0,05
0
°
1,6
20
0,05 B
Ø14,27
0,05 B
1,6
60°
Ø12,70
0,025 A
43
47,50
56
300
°
Ø 6 MAX
29
33,50
B
1,6
45
Ø 6 MAX
13
15
19,50
0,05 B A
0,05 B
2,60
0,50
0,025 A
0,025 A
+ 0,30
0
Ø17,42 ± 0,05
+ 0,05
0
B
0,025 A
DIAMETRO PREFORO MAX Ø 12
www.nem-hydraulics.com
14.01.014
09.7
C430000
SAE 10/4
CAVITÀ
15°
1,6
Ø30
2,80
Ø20,62 ± 0,05
0,50
Ø24 ± 0,05
7/8-14 UNF-2B
A
39,60
34
30°
Ø15,90 ± 0,02
Ø6,5 MAX
30°
1,6
0,025 A
0,05 B
Ø17,50 ± 0,025
55,40
63,50
0,025 A
0,05 B
Ø19,08 ± 0,025
301
50
0,025 A
0,05 B
°
30
1,6
0,025 A
0,05 B
45°
23,60
0,05 B
18,30
25
16
R 0,
0,025 A
0,05 B
B
1,6
0,025 A
60
09.7
°
DIAMETRO PREFORO MAX Ø 14
www.nem-hydraulics.com
14.01.015
C533000
SAE 10/5 SPECIALE
CAVITÀ
25.60 ±0.02
0.05 B
0.025 A
24 ±0.05
7/8-14 UNF-2B
30°
5 MAX
20.62 ±0.05
1.6
°
15
0.05 B
0.025 A
16
11
.2
R0
5
30
°
30
19.08 ±0.02
°
1.6
18.80
45
°
A
0.05 B
0.05 B
0.025 A
0.05 B
0.025 A
17.50 ±0.02
°
1.6
30
8 MAX
1.6
302
79.50
71.40
66
55.60
50
39.60
34.30
32
1
1.6
15.90 ±0.02
B
°
60
0.025 A
DIAMETRO PREFORO MAX
www.nem-hydraulics.com
14.01.016
0.05 B
0.025 A
14
09.7
S000004
CAVITÀ
Ø17
± 0,10
(d smusso)
+ 0,10
0
1,6
5 ± 0,10
Ø8,50
Ø3 MAX
0
9 - 0,20
21 ± 0,10
G 1/8 BSPP
0,05 A
Ø3 MAX
09.7
www.nem-hydraulics.com
14.01.017
Ø3 MAX
10 min
0,50
Ø9,90
303
S000005
CAVITÀ
Ø17
± 0,10
(d smusso)
G 1/8 BSPP
25,50 ± 0,10
+ 0,10
0
1,6
Ø3 MAX
www.nem-hydraulics.com
14.01.018
Ø3 MAX
Ø8,50
9,50
5,00
0
13,50 - 0,20
304
Ø3 MAX
10 min
0,50
Ø9,90
0,05
A
09.7
S000020
M16 /2
CAVITÀ
22
16,5 H7
0.05 A
1.6
45°
+0,018
0
M16x1.5
0.05 A
+0,2
0
1
1.6
0.05 A
8,5
0.1 A
140°
09.7
+0,1
0
4,5
12
15,5
1.6
Sm.0,3
A
0,5
14,5
www.nem-hydraulics.com
14.01.019
+0,1
0
305
M340000
M27x1,5 /3
CAVITÀ
15°
+1
0
+0,10
0
0.05 A
27x1.5 6H
25,50
54 min.
10 MAX
1.6
30°
+0,20
0
0
4 MAX
A
1.6
306
42
B
°
45
18
16
1.6
36 - 0,20
R0.1 -0/+0.1
0.08 A
20,50
0,50
0.08 B
+0,30
29,20
3 +0,05
1.6
35
30°
DIAMETRO PREFORO MAX 22
23
24,50
+0,05
0
+0,05
0
www.nem-hydraulics.com
14.01.020
09.7
