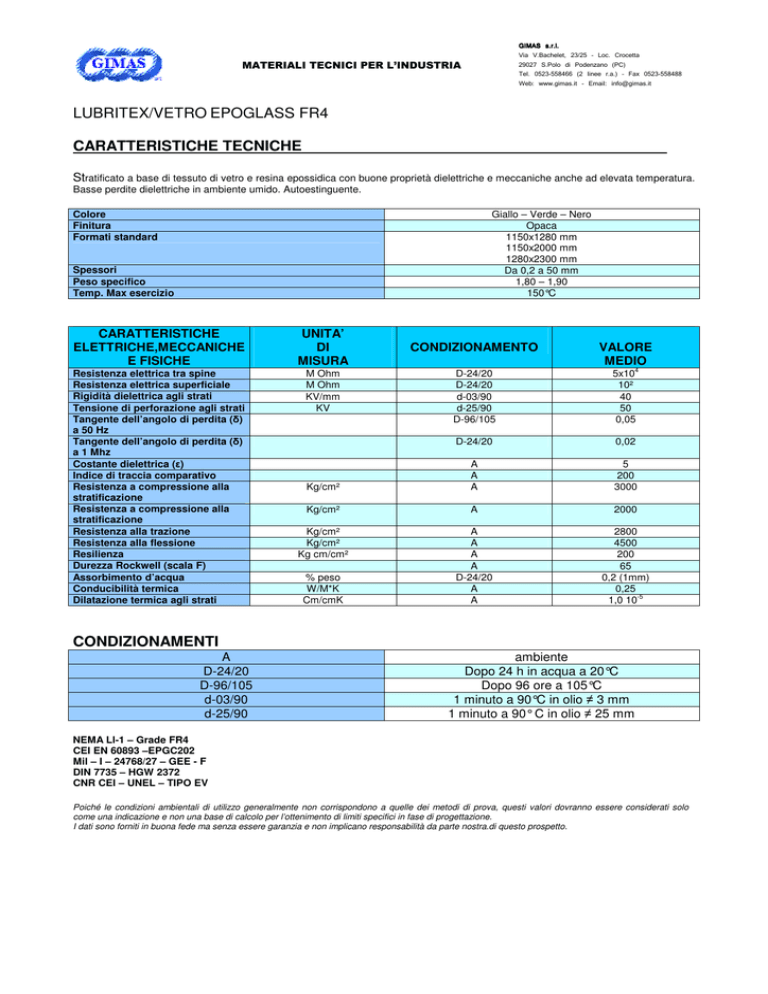

LUBRITEX/VETRO EPOGLASS FR4
CARATTERISTICHE TECNICHE
Stratificato a base di tessuto di vetro e resina epossidica con buone proprietà dielettriche e meccaniche anche ad elevata temperatura.
Basse perdite dielettriche in ambiente umido. Autoestinguente.
Colore
Finitura
Formati standard
Giallo – Verde – Nero
Opaca
1150x1280 mm
1150x2000 mm
1280x2300 mm
Da 0,2 a 50 mm
1,80 – 1,90
150°C
Spessori
Peso specifico
Temp. Max esercizio
CARATTERISTICHE
ELETTRICHE,MECCANICHE
E FISICHE
Resistenza elettrica tra spine
Resistenza elettrica superficiale
Rigidità dielettrica agli strati
Tensione di perforazione agli strati
Tangente dell’angolo di perdita ( )
a 50 Hz
Tangente dell’angolo di perdita ( )
a 1 Mhz
Costante dielettrica ( )
Indice di traccia comparativo
Resistenza a compressione alla
stratificazione
Resistenza a compressione alla
stratificazione
Resistenza alla trazione
Resistenza alla flessione
Resilienza
Durezza Rockwell (scala F)
Assorbimento d’acqua
Conducibilità termica
Dilatazione termica agli strati
CONDIZIONAMENTI
A
D-24/20
D-96/105
d-03/90
d-25/90
UNITA’
DI
MISURA
M Ohm
M Ohm
KV/mm
KV
CONDIZIONAMENTO
D-24/20
D-24/20
d-03/90
d-25/90
D-96/105
VALORE
MEDIO
5x104
10²
40
50
0,05
D-24/20
0,02
Kg/cm²
A
A
A
5
200
3000
Kg/cm²
A
2000
Kg/cm²
Kg/cm²
Kg cm/cm²
A
A
A
A
D-24/20
A
A
2800
4500
200
65
0,2 (1mm)
0,25
1,0 10-5
% peso
W/M*K
Cm/cmK
ambiente
Dopo 24 h in acqua a 20°C
Dopo 96 ore a 105°C
1 minuto a 90°C in olio 3 mm
1 minuto a 90° C in olio 25 mm
NEMA Ll-1 – Grade FR4
CEI EN 60893 –EPGC202
Mil – I – 24768/27 – GEE - F
DIN 7735 – HGW 2372
CNR CEI – UNEL – TIPO EV
Poiché le condizioni ambientali di utilizzo generalmente non corrispondono a quelle dei metodi di prova, questi valori dovranno essere considerati solo
come una indicazione e non una base di calcolo per l’ottenimento di limiti specifici in fase di progettazione.
I dati sono forniti in buona fede ma senza essere garanzia e non implicano responsabilità da parte nostra.di questo prospetto.
