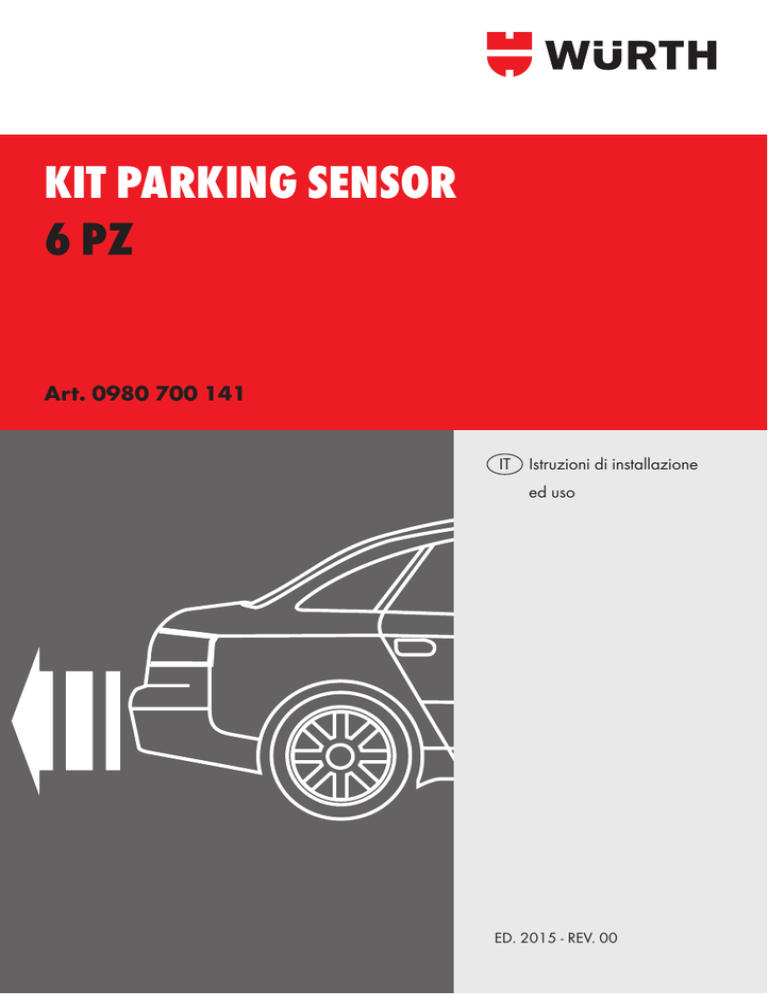

0980 700 141

KIT PARKING SENSOR
6 PZ
Art. 0980 700 141
IT
Istruzioni di installazione
ed uso
ED. 2015 - REV. 00
NOTA INTRODUTTIVA
Gentile Cliente,
La preghiamo di verificare prima dell’installazione il sistema in Suo possesso e di fare riferimento
ad esso per le istruzioni. Durante le operazioni di parcheggio occorre in ogni caso guardare
attorno al veicolo. Infatti, ostacoli di piccole dimensioni od oggetti con scarsa capacità di riflessione potrebbero non essere rilevati. Il sistema ha il solo scopo di aiuto durante le operazioni di
parcheggio del veicolo; si prega pertanto di effettuare tali manovre con la massima attenzione e
cautela.
COLLEGAMENTI
Verificare le lunghezze dei cavi prima di effettuare il posizionamento definitivo degli accessori.
1. Posizionare la centralina nel vano bagagli, in un luogo asciutto, al riparo da eventuali
infiltrazioni d’acqua e da fonti di calore.
2. Far passare i cavi da una parte all’altra nel paraurti posteriore e portarli nel vano bagagli.
3. Fissare il buzzer nell’abitacolo del veicolo, in un luogo asciutto, al riparo da eventuali
infiltrazioni d’acqua e da fonti di calore ma dove sia permesso libero sfogo al suono.
4. Collegare il filo ROSSO del cablaggio della centralina al Positivo sotto chiave
5. Collegare il filo NERO al telaio metallico del veicolo (massa).
6. Collegare il filo BIANCO al positivo retromarcia
7. Il filo MARRONE non collegare
SCHEMA DI COLLEGAMENTO
DESCRIZIONE DI FUNZIONAMENTO:
Inserendo la retromarcia, il sistema attiverà il monitoraggio della parte posteriore del veicolo.
All’avvicinarsi di un ostacolo al paraurti della vettura, il sistema inizierà ad emettere dei segnali
acustici con frequenze differenziate a seconda della distanza tra veicolo ed ostacolo stesso. Qualora la distanza tra ostacolo e veicolo dovesse risultare inferiore ai 30cm, il sistema inizierà ad
emettere un segnale acustico continuo. Disinserendo la retromarcia, il sistema inizierà a monitorare la parte anteriore del veicolo con la stessa modalità utilizzata per la parte posteriore. Il monitoraggio della parte anteriore avverrà solo per i 30 “ successivi al disinserimento della retromarcia.
Nota:
Qualora il sistema dovesse rivelare un ostacolo nella parte anteriore del veicolo alla stessa
distanza per più di 5”, esso inibirà la segnalazione acustica fino al nuovo reinserimento della
retromarcia.
ZONE DI
RILEVAMENO
INSTALLAZIONE DEI SENSORI
Utilizzare il supporto plastico e marcare il centro dei fori da effettuare.
Prima di effettuare i fori si prega di verificare la presenza di longheroni in ferro dietro i paraurti
e comunque di porre attenzione durante le fasi di forature per evitare possibili danni alle parti
retrostanti.
Pulire accuratamente nelle vicinanze dei fori (possibilmente utilizzando solventi per la dissoluzione di eventuale grasso ), quindi procedere con le operazioni successive.
Rimuovere la pellicola di protezione dall’adesivo del supporto ed applicarlo al paraurti.
Fissare il supporto plastico in modo che il connettore del sensore sia posizionato orizzontalmente.
I SENSORI SONO VERNICIABILI
SENSORI POSTERIORI
SENSORI ANTERIORI
N.B.
VERIFICARE LA POSIZIONE DEI SENSORI SEGUENDO LE LETTERE ( R-L–CR–CL..)
REGOLAZIONE
VOLUME BUZZER
Cambiando la posizione dell’interruttore del buzzer è possibile regolare la sensibilità del
volume; nello specifico l’interruttore in posizione centrale (lo) setta il volume nella modalità più
bassa, posizionandolo a destra (hi) setta al massimo la potenza del buzzer, ed infine posizionandolo a sinistra (off ) disabilita la suonata del buzzer.
PROGRAMMAZIONE DIP-SWITCHES
La regolazione dei parametri effettuata da
personale non competente potrebbe limitare
seriamente l’utilizzo del dispositivo.
1
N/A
2
N/A
3
ON/OFF
Presenza ruota di scorta e/o gancio traino (distanza di rilevamento +20 cm)
4
ON/OFF
Riduzione sensibilita’
CARATTERISTICHE TECNICHE
Tensione nominale
Da 9 a 16 Vdc
Assorbimento di corrente con sistema funzionante
350 mA max.
Range temperatura di funzionamento
Da -20°C a +75°C
Range distanza di funzionamento sensori posteriori
Da 0.3 m a 2.0 m centrali
Da 0.3 m a 1.5 m laterali
Range distanza di funzionamento sensori anteriori
Da 0.3 m a 1.2 m
Segnalazioni varie
POSSIBILE CAUSA
SOLUZIONE
Ghiaccio sui sensori
Pulire i sensori
Il lato posteriore dei sensori tocca il telaio
Separare i sensori dal telaio del
veicolo (almeno 2mm)
Ruota di scorta esterna
Modificare il dip-switch n°3
CONDIZIONI DI GARANZIA
Questo apparecchio è garantito contro ogni difetto di fabbricazione per un periodo di 24 mesi
dalla data di installazione riportata sul presente tagliando di garanzia, secondo quanto stabilito
dalla direttiva 1999/44/CE con attuazione del D. L. N° 24 del 02/02/2002.
Si prega pertanto di compilare nella sua interezza il certificato di garanzia contenuto nel presente
libretto di istruzione e di NON RIMUOVERE le etichette di garanzia riportata sull’apparecchio.
La rimozione o la rottura di tali etichette, la mancanza di uno solo dei particolari nella compilazione del certificato di installazione, o la mancanza del documento di vendita allegato invalida la
garanzia stessa.
La ditta costruttrice declina ogni responsabilità per eventuali anomalie o guasti all’apparecchio e
all’impianto elettrico del veicolo dovuti a una cattiva installazione, manomissione o uso improprio.
Il sistema ha esclusivamente una funzione di aiuto durante le manovre di parcheggio.
CERTIFICATO DI INSTALLAZIONE
Il sottoscritto installatore certifica di aver eseguito personalmente l’installazione
del sistema sul veicolo descritto qui di seguito, come da istruzioni del fabbricante.
Da :
Venduto il :
Auto :
Tipo di prodotto :
0980 700 141
KIT PARKING SENSOR 6 PZ
Würth Srl
via Stazione, 51
39044 Egna (BZ)
tel. 0471 828 111
fax 0471 828 600
www.wuerth.it
