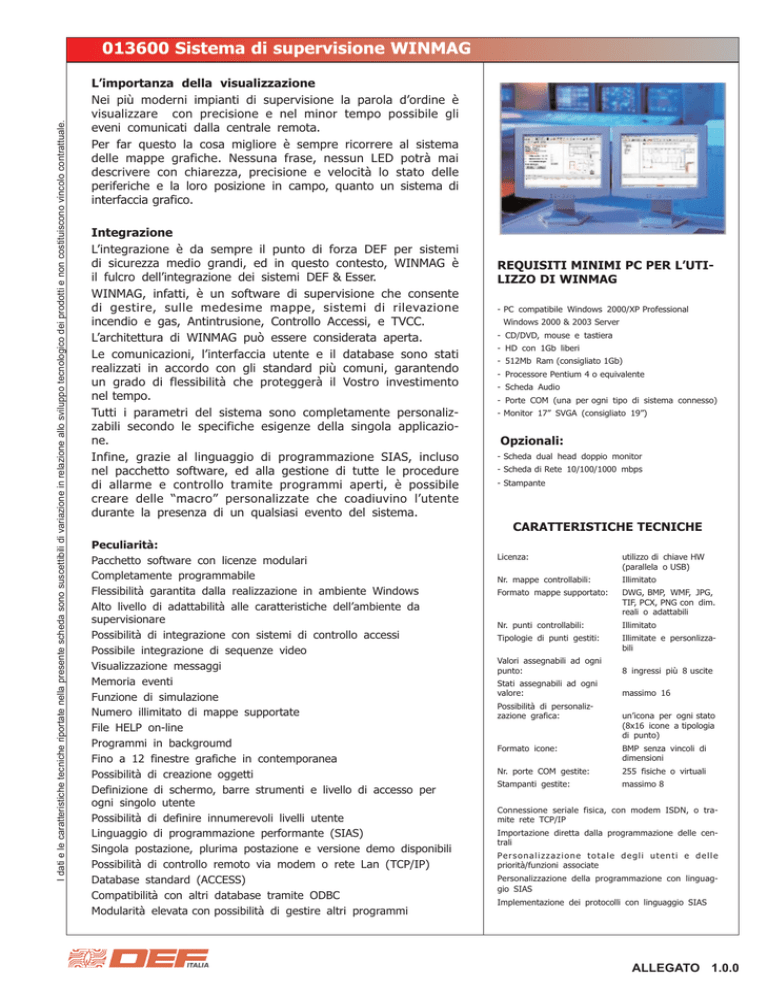

013600 Sistema di supervisione WINMAG

I dati e le caratteristiche tecniche riportate nella presente scheda sono suscettibili di variazione in relazione allo sviluppo tecnologico dei prodotti e non costituiscono vincolo contrattuale.
013600 Sistema di supervisione WINMAG
L’importanza della visualizzazione
Nei più moderni impianti di supervisione la parola d’ordine è
visualizzare con precisione e nel minor tempo possibile gli
eveni comunicati dalla centrale remota.
Per far questo la cosa migliore è sempre ricorrere al sistema
delle mappe grafiche. Nessuna frase, nessun LED potrà mai
descrivere con chiarezza, precisione e velocità lo stato delle
periferiche e la loro posizione in campo, quanto un sistema di
interfaccia grafico.
Integrazione
L’integrazione è da sempre il punto di forza DEF per sistemi
di sicurezza medio grandi, ed in questo contesto, WINMAG è
il fulcro dell’integrazione dei sistemi DEF & Esser.
WINMAG, infatti, è un software di supervisione che consente
di gestire, sulle medesime mappe, sistemi di rilevazione
incendio e gas, Antintrusione, Controllo Accessi, e TVCC.
L’architettura di WINMAG può essere considerata aperta.
Le comunicazioni, l’interfaccia utente e il database sono stati
realizzati in accordo con gli standard più comuni, garantendo
un grado di flessibilità che proteggerà il Vostro investimento
nel tempo.
Tutti i parametri del sistema sono completamente personalizzabili secondo le specifiche esigenze della singola applicazione.
Infine, grazie al linguaggio di programmazione SIAS, incluso
nel pacchetto software, ed alla gestione di tutte le procedure
di allarme e controllo tramite programmi aperti, è possibile
creare delle “macro” personalizzate che coadiuvino l’utente
durante la presenza di un qualsiasi evento del sistema.
REQUISITI MINIMI PC PER L’UTILIZZO DI WINMAG
- PC compatibile Windows 2000/XP Professional
Windows 2000 & 2003 Server
- CD/DVD, mouse e tastiera
- HD con 1Gb liberi
- 512Mb Ram (consigliato 1Gb)
- Processore Pentium 4 o equivalente
- Scheda Audio
- Porte COM (una per ogni tipo di sistema connesso)
- Monitor 17” SVGA (consigliato 19”)
Opzionali:
- Scheda dual head doppio monitor
- Scheda di Rete 10/100/1000 mbps
- Stampante
CARATTERISTICHE TECNICHE
Peculiarità:
Pacchetto software con licenze modulari
Completamente programmabile
Flessibilità garantita dalla realizzazione in ambiente Windows
Alto livello di adattabilità alle caratteristiche dell’ambiente da
supervisionare
Possibilità di integrazione con sistemi di controllo accessi
Possibile integrazione di sequenze video
Visualizzazione messaggi
Memoria eventi
Funzione di simulazione
Numero illimitato di mappe supportate
File HELP on-line
Programmi in backgroumd
Fino a 12 finestre grafiche in contemporanea
Possibilità di creazione oggetti
Definizione di schermo, barre strumenti e livello di accesso per
ogni singolo utente
Possibilità di definire innumerevoli livelli utente
Linguaggio di programmazione performante (SIAS)
Singola postazione, plurima postazione e versione demo disponibili
Possibilità di controllo remoto via modem o rete Lan (TCP/IP)
Database standard (ACCESS)
Compatibilità con altri database tramite ODBC
Modularità elevata con possibilità di gestire altri programmi
Licenza:
utilizzo di chiave HW
(parallela o USB)
Nr. mappe controllabili:
Illimitato
Formato mappe supportato:
DWG, BMP, WMF, JPG,
TIF, PCX, PNG con dim.
reali o adattabili
Nr. punti controllabili:
Illimitato
Tipologie di punti gestiti:
Illimitate e personlizzabili
Valori assegnabili ad ogni
punto:
8 ingressi più 8 uscite
Stati assegnabili ad ogni
valore:
massimo 16
Possibilità di personalizzazione grafica:
Formato icone:
un’icona per ogni stato
(8x16 icone a tipologia
di punto)
BMP senza vincoli di
dimensioni
Nr. porte COM gestite:
255 fisiche o virtuali
Stampanti gestite:
massimo 8
Connessione seriale fisica, con modem ISDN, o tramite rete TCP/IP
Importazione diretta dalla programmazione delle centrali
Pe r s o n a l i z z a z i o n e t o t a l e d e g l i u t e n t i e d e l l e
priorità/funzioni associate
Personalizzazione della programmazione con linguaggio SIAS
Implementazione dei protocolli con linguaggio SIAS
ALLEGATO 1.0.0
Architettura
Winmag e l’utente
Il punto di forza di Winmag è la gestione dell’evento.
In caso di allarme apparirà una finestra sulla quale sarà visualizzata la mappa generale del sistema allarmato,
una seconda finestra con la sottomappa interessata dall’evento, dove sarà evidenziato il singolo punto in allarme tramite apposita simbologia, ed infine una terza finestra, a scorrimento verticale, contenente il testo descrittivo dell’allarme e delle procedure da attuare, nonché eventuali icone animate d’interazione manuale coi sistemi.
ALLEGATO 1.1.0
I dati e le caratteristiche tecniche riportate nella presente scheda sono suscettibili di variazione in relazione allo sviluppo tecnologico dei prodotti e non costituiscono vincolo contrattuale.
Il software di supervisione Winmag è stato realizzato pensando agli utenti. La sua veste grafica, particolarmente ricca, ci permette di visualizzare immagini di vario tipo in funzione delle situazioni in cui gli impianti, ad esso
collegati, possono trovarsi.
Nella parte superiore dell’immagine è presente una barra degli strumenti ad icone, che potrà essere configuratain relazione al livello di privilegi dell’utente che effettua il login.
Architettura
I dati e le caratteristiche tecniche riportate nella presente scheda sono suscettibili di variazione in relazione allo sviluppo tecnologico dei prodotti e non costituiscono vincolo contrattuale.
Simulazione di un evento
•
•
•
•
•
•
•
•
Siamo nella sala regia dell’edificio, nel quale sono installati i sistemi di Rilevazione Incendio, Antintrusione,
Controllo Accessi e TVCC DEF/Esser, tutti gli impianti gestiti dal sistema di supervisione WINMAG.
Tutto è tranquillo e Winmag controlla incessantemente che tutto sia in ordine. (Figura 1.)
All’improvviso arriva una segnalazione di Allarme da un locale dell’edificio.
L’operatore si troverà a monitor la situazione riportata in Figura 2, WINMAG non sarà più su un'unica mappa,
ma a destra sono presenti 2 immagini. In alto la sottomappa della planimetria con evidenziato il punto che
è andato in allarme, in basso la vista generale del sito controllato, nella parte sinistra, si troverà il “Tutor”,
ovvero, una finestra a testo scorrevole nella quale sono riportate tutte le informazioni inerenti all’ elemento
che ha generato la segnalazione dall’ allarme, e suggerirà le operazioni da seguire, studiate in base al piano
di evacuazione definito dal Responsabile della Sicurezza secondo la 626, ed eventuali comandi che l’utente
potrà inviare al sistema.
Cliccando sulla vista in basso a destra si potrà far comaparire la planimetria dell’edificio con evidenziati i link
per poter arrivare alla sottomappa interessata dall’evento. (Figura 3.)
Tramite la sequenza di visualizzazione grafica, l’utente potrà guidare un collega fino al punto in cui si è
verificato l’ allarme, oppure, recarvisi direttamente; inoltre, se nel locale interessato c’è una telecamera,
basterà premere sul simbolo posizionato sulla mappa, e comparirà un popup con l’immagine LIVE di quanto
la telecamera sta inquadrando, verificando da remoto la situazione dell’ allarme incendio o intrusione che si
è verificato. (Figura 4.)
L’allarme è Reale! L’operatore è chiamato a dover prendere delle decisioni in pochissimi secondi.
L’utente, guidato dal “Tutor” contatterà tutti i numeri di telefono elencati ed eseguirà tutte le procedure del
caso inviando il comando di sblocco a tutte le porte gestite dal sistema di Controllo Accessi previste nell’edificio, garantendo vie di fuga libere in maniera tempestiva.
La situazione è ora sotto controllo, il pericolo è stato scongiurato!
La semplice e flessibile programmazione di WINMAG e la sua intuitiva interpretazione garantisce che, duran
te una situazione di emergenza, tutto proceda come pianificato, riducendo la possibilità di errore da parte
dell’operatore, e velocizzando le operazioni di ricognizione ed intervento.
Figura 1
Figura 2
Figura 3
Figura 4
ALLEGATO 1.2.0
Programmazione
Linguaggio di programmazione SIAS
Sempre con il linguaggio proprietario SIAS, sarà inoltre possibile creare elementi grafici come Pulsanti,
Check-Box, Menù a discesa, che in affiancamento al testo descrittivo visualizzabile per singolo evento,
potranno facilitare l’interazione con i sistemi di sicurezza e l’attuazione delle azioni di allarme e ripristino.
ALLEGATO 1.3.0
I dati e le caratteristiche tecniche riportate nella presente scheda sono suscettibili di variazione in relazione allo sviluppo tecnologico dei prodotti e non costituiscono vincolo contrattuale.
WINMAG gestisce tutte le informazione in ingresso ed in uscita come dei semplici oggetti software.
Pertanto con l’utilizzo del linguaggio di programmazione SIAS, incluso nel pacchetto, sarà possibile organizzare qualsiasi tipo di interazione tra i punti connessi al supervisore, secondo canoni standard, o programmazioni personalizzate.
Programmazione
I dati e le caratteristiche tecniche riportate nella presente scheda sono suscettibili di variazione in relazione allo sviluppo tecnologico dei prodotti e non costituiscono vincolo contrattuale.
I message-point
WINMAG permette di centralizzare, da ogni periferica connessa, un numero illimitato di punti detti message-point (limiti HW del sistema collegato): rilevatori, pulsanti, interfacce di ingressi e di uscite, ecc.
Ogni punto connesso, potrà riportare 8 stati di Input ed 8 stati di Output: Allarmi, Guasti, Inserimento,
Test, ecc.
Per ognuno degli stati elencati sono disponibili fino a 16 distinti valori: Stato Allarme – Valore
Preallarme; Stato Allarme – Valore Allarme; Stato Allarme – Valore Allarme Tecnologico; Stato Allarme –
Valore Allarme solo parte ottica del rilev. 3D; ecc.
Per ogni tipo di dispositivo, esistono una serie di stati e
di valori preimpostati, modificabili ed incrementabili.
Per ognuno dei 16 valori dei differenti 16 stati gestiti, è
possibile impostare una diversa icona, selezionabile tra
quelle presenti, o creata tramite un qualsiasi programma
di grafica (in formato BMP).
WINMAG gestisce i punti controllati con un numero illimitato di mappe grafiche animate, organizzate in una struttura ad albero (le mappe importabili sono: DWG, BMP,
WMF, JPG, TIF, PCX, PNG ecc). Ogni punto connesso potrà
essere visualizzato graficamente sulla mappa grafica di riferimento
(ad ogni valore di ogni singolo stato corrisponde un’icona BMP
modificabile), o sotto forma di tabella, per una più rapida ricerca in
fase di programmazione del supervisore.
Con WINMAG, le programmazioni delle centrali connesse (DEF &
Esser) possono essere scaricate direttamente nel database del sistema, garantendo l’univocità con quanto installato in campo, ed una
netta riduzione delle tempistiche di mappatura dei punti.
ALLEGATO 1.4.
