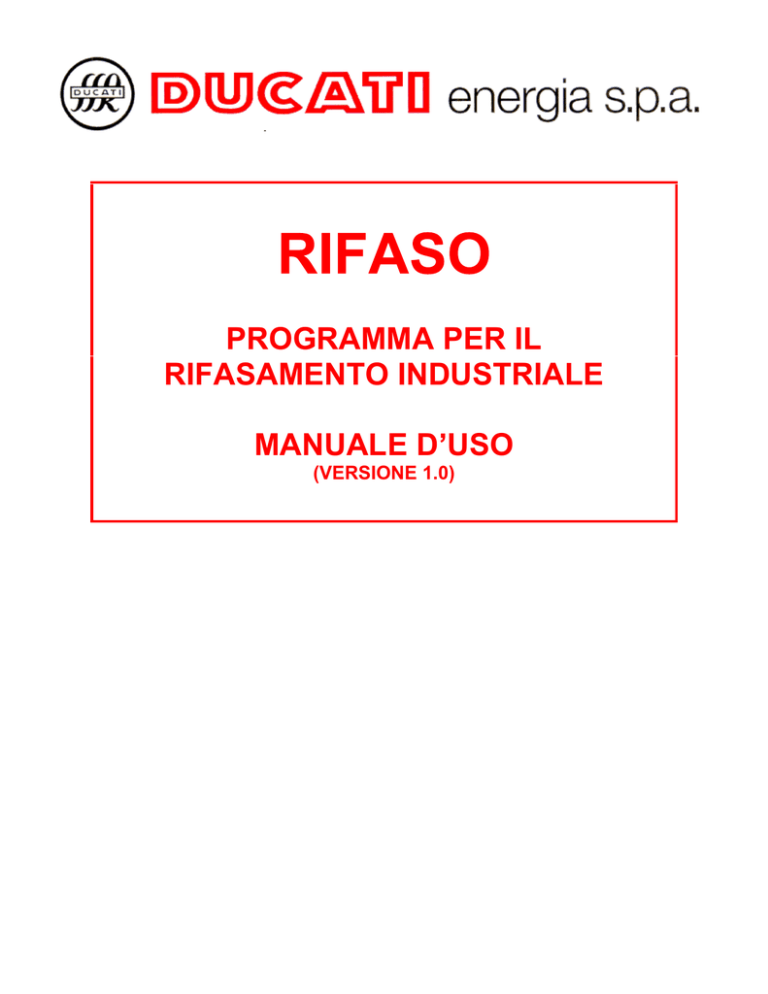

PROGRAMMA PER IL
RIFASAMENTO INDUSTRIALE
MANUALE D USO
(VERSIONE 1.0)
Manuale_DUCATI_RIFASO.doc
Pagina 2 di 7
INTRODUZIONE
RIFASO è un programma appositamente studiato da Ducati Energia al fine di facilitare il
calcolo del rifasamento industriale per impianti esistenti o nuovi progetti.
La facilità d uso di questo programma permette di avere indicazioni per l apparecchiatura
DUCATI Energia più idonea.
Il programma è applicabile unicamente a reti con fornitura di tensione trifase in media o
bassa tensione con necessità di sistemi di rifasamento a 400V.
DUCATI Energia nel proporre questo programma, informa che i valori forniti risultano
derivanti da calcoli, validi per la maggior parte delle applicazioni, ma devono essere
valutate da personale esperto, al fine di identificare casi particolari.
SISTEMA RICHIESTO
Questo programma può essere installato su quasi tutti i personal computer dotati di
sistemi operativi Microsoft Windows con le seguenti caratteristiche.
Valori minimi:
Sistema operativo
Memoria disponibile
Spazio necessario su
hard-disk
Grafica
Windows 95 o superiori
32Mb o superiore
4 Mb o superiore
800x600 o superiore
Manuale_DUCATI_RIFASO.doc
Pagina 3 di 7
BARRE DELLE APPLIACAZIONI
Sotto la barra blu RIFASO
Programma per il calcolo
è presentala barra delle
applicazioni, in cui si trovano i seguenti comandi sempre disponibili.
Exit
Nuovo da valori
Permette di uscire dal programma in ogni momento
Permette di aprire una nuova finestra di dialogo per
determinare una nuova apparecchiatura
Apri
l ultima Permette di aprire gli ultimi progetti salvati
sessione salvata
Salva la sessione di Permette di salvare la sessione di lavoro in uso
lavoro
Info
Permette di avere informazioni sulla versione del
programma installato
Manuale_DUCATI_RIFASO.doc
Pagina 4 di 7
DATI DEL MESE
In questa finestra vengono richiesti i dati iniziali per il calcolo del rifasamento.
Tutti questi dati possono essere reperiti sulle bollette che il distributore elettrico fornisce
mensilmente o da misure effettuate sulla rete per impianti esistenti, altrimenti dai dati di
progetto per impianti di nuova progettazione.
Veniamo ora a spiegare il significato dei singoli campi:
permette di inserire il mese della bolletta considerata.
Perun solo elemento inserito non è obbligatori.
potenza attiva consumata nel mese di pertinenza
Energia attiva (kWh):
potenza reattiva consumata nel mese di competenza
Energia reattiva (kVARh):
Angolo di sfasamento calcolato dai lavori precedenti
Cos-phi:
( campo non attivo)
valore della massima potenza raggiunta nel mese o
Potenza di picco Pp (kW):
della potenza disponibile.
inserire il numero di giorni lavorativi del mese di
Giorni lavorativi del mese (gg):
interesse
Media ore lavorative al giorno inserire il numero di ore lavorative medie nel mese di
interesse
(hh):
Valore della potenza media per ora di lavoro
Potenza media (kW)
(campo non attivo)
Mese di pertinenza:
Alla fine dell inserimento dei dati nel mese, premendo il tasto SALVA , i dati vengono
registrati, ed è possibile procedere:
MESE SUCCESSIVO : permette di inserire i dati dei mesi successivi
PROSEGUI :
permette di accedere alla fase successiva, DATI DI LINEA.
Manuale_DUCATI_RIFASO.doc
Pagina 5 di 7
QUALITÀ LINEA
In questa finestra vengono richiesti i dati che si hanno sulla linea e si vogliono ottenere:
Cos-phi
Questo è il valore del cos-phi desiderato per il rifasamento.
Ducati Energia consiglia di utilizzare come valore 0,95 (valore
reimpostato), ma il valore può essere modificato.
Presenza del
Selezionare questa opzione se la fornitura della vostra utenza
trasformatore MT/bt
avviene con un trasformatore dedicato (valore non obbligatorio).
Potenza nominale Introdurre la potenza nominale del
(kVA)
trasformatore
Vcc %
Introdurre la percentuale della tensione di
Cortocircuito del trasformatore ( dato
presente sulla targa del trasformatore)
Presenza di carico Selezionare di questa opzione se sulla rete sono presenti carichi
non lineari
non lineari che determinano armoniche sulla rete
(valore non obbligatorio)
Carichi / THD
In base alla conoscenza della rete scegliere
tra inserire i carichi non lineari o il valore del
THD% ottenuto tramite qualche strumento di
misura.
Valore del THD% Inserire il valore del THD% in corrente
in corrente
ottenuto tramite strumento di misura
Carichi
NON Inserire la percentuale di carichi non lineari
lineari%
dell utenza considerata
Una volta inseriti i dati selezionare
successiva.
Salva e prosegui
per passare alla finestra
Manuale_DUCATI_RIFASO.doc
Pagina 6 di 7
PARAMETRI DI DIMENSIONAMENTO
In questa finestra bisogna selezionare il valore che si desidera utilizzare per il rifasamento,
non conoscendo l utenza si lascia all utente la scelta della potenza migliore per l impianto.
Potenza reattiva fissa
Valore indicativo della Potenza reattiva necessaria per il
rifasamento a vuoto del trasformatore, per un trasformatore
in resina (presente solo in caso si sia selezionata l opzione
Presenza del trasformatore MT/bt
nella finestra
precedente)
Potenza reattiva minima
Valore della potenza reattiva minimo per rifasare l utenza in
base ai dati inseriti. Questo valore risulta corretto se
l utenza lavora sempre a potenza costantemente
Potenza reattiva massima
Valore della potenza reattiva massima, permette di rifasare
anche i picchi di potenza, consigliato quando i picchi di
potenza sono molto frequenti.
Potenza reattiva consigliata Valore della potenza reattiva consigliata, permette
determinare il miglior valore per l apparecchiatura da
installare sulla rete, in base ai dati inseriti. Rifasa molto
bene il valore medio di potenza e permette di seguire quasi
tutti i picchi di tensione (risulta essere utilizzabile sulla
maggior parte delle utenze)
PROPOSTA
In questa finestra vengono presentate le apparecchiature DUCATI Energia che
corrispondono al valore della potenza reattiva scelto nella finestra precedente.
L apparecchiatura risulta selezionata quando lo sfondo risulta blu, a questo punto nella
parte sottostante alle apparecchiature risultano riportati i dati dell apparecchiatura.
A questo punto si possono effettuare due operazioni:
COPIA
SALVA
Copia i dati dell apparecchiatura negli appunti disponibile per tutti i
programmi
Permette di fissare i dati nel foglio, per il salvataggio dell intera sessione di
lavoro bisogna premere il pulsante file nella barra delle applicazioni.
Manuale_DUCATI_RIFASO.doc
AVVERTENZE
DUCATI Energia
Pagina 7 di 7
