PROVA DI RECUPERO - ELETTRONICA

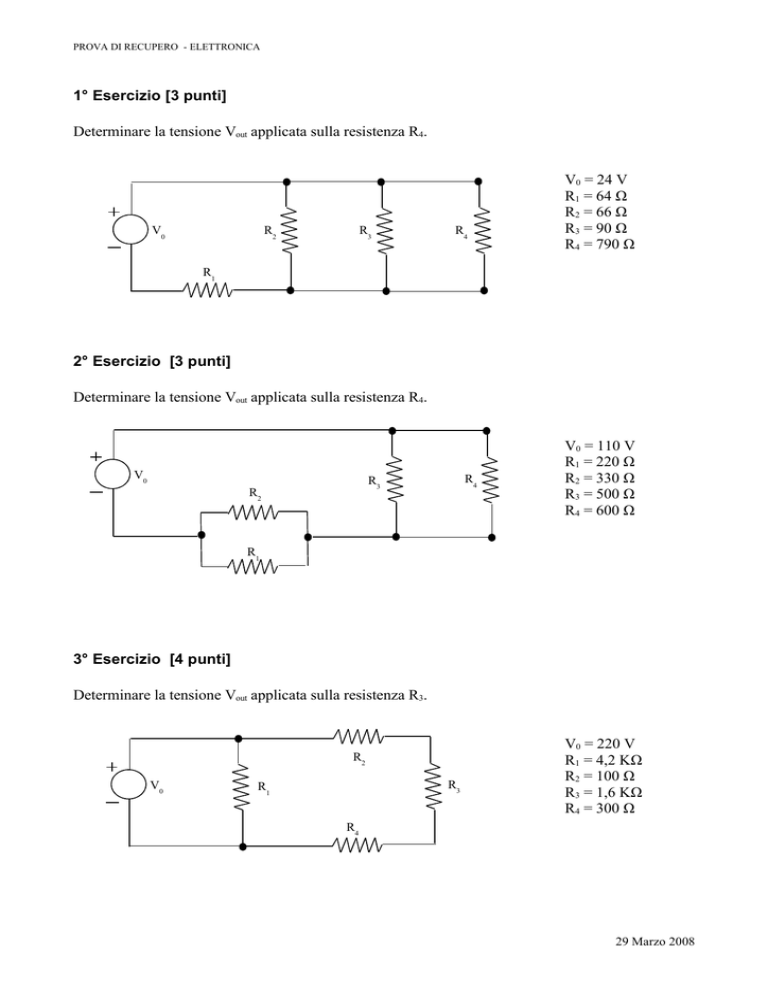

1° Esercizio [3 punti]
Determinare la tensione Vout applicata sulla resistenza R4.
V0
R2
R3
R4
V0 = 24 V
R1 = 64 Ω
R2 = 66 Ω
R3 = 90 Ω
R4 = 790 Ω
R1
2° Esercizio [3 punti]
Determinare la tensione Vout applicata sulla resistenza R4.
V0
R4
R3
R2
V0 = 110 V
R1 = 220 Ω
R2 = 330 Ω
R3 = 500 Ω
R4 = 600 Ω
R1
3° Esercizio [4 punti]
Determinare la tensione Vout applicata sulla resistenza R3.
R2
V0
R3
R1
V0 = 220 V
R1 = 4,2 KΩ
R2 = 100 Ω
R3 = 1,6 KΩ
R4 = 300 Ω
R4
29 Marzo 2008
PROVA DI RECUPERO - ELETTRONICA
Risultati
1° Esercizio
1.
2.
3.
4.
5.
6.
Resistenza equivalente del parallelo R3 e R4:
Resistenza equivalente del parallelo:
Resistenza totale del circuito:
Corrente totale uscente dal generatore:
Tensione V1 applicata su R1:
Tensione Vout applicata su R4:
81 Ω
36 Ω
100 Ω
0,24 A
15,4 V
8,6 V
2° Esercizio
1.
2.
3.
4.
5.
6.
Resistenza equivalente del parallelo R3 e R4:
Resistenza equivalente del parallelo R1 e R2:
Resistenza totale del circuito:
Corrente totale uscente dal generatore:
Tensione V1 applicata su R1 e R2:
Tensione Vout applicata su R4:
273 Ω
132 Ω
405 Ω
0,27 A
36 V
74 V
3° Esercizio
1.
2.
3.
4.
5.
6.
Resistenza equivalente della serie R2, R3 e R4:
Resistenza totale del circuito:
Corrente totale uscente dal generatore:
Tensione elettrica applicata su R1:
Corrente nel ramo della serie R2, R3 e R4:
Tensione Vout applicata su R3:
2 KΩ
1,35 KΩ
0,16 A
220 V
0,11 A
176 V
29 Marzo 2008
