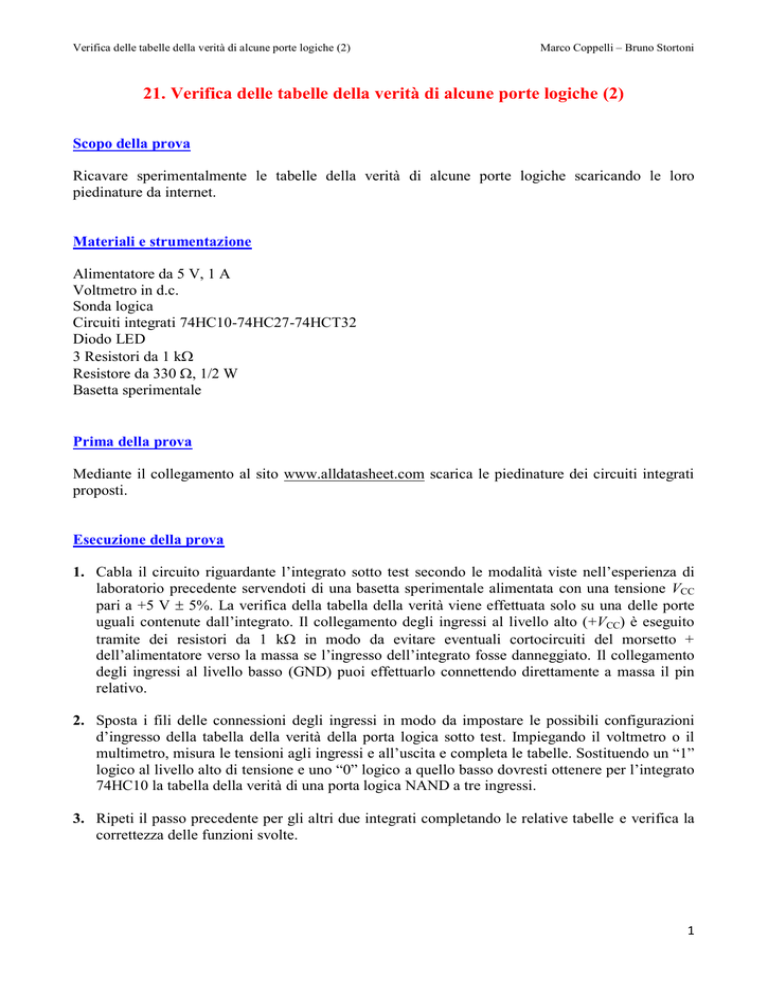

21. Verifica delle tabelle della verità di alcune porte logiche (2)

Verifica delle tabelle della verità di alcune porte logiche (2)
Marco Coppelli – Bruno Stortoni
21. Verifica delle tabelle della verità di alcune porte logiche (2)
Scopo della prova
Ricavare sperimentalmente le tabelle della verità di alcune porte logiche scaricando le loro
piedinature da internet.
Materiali e strumentazione
Alimentatore da 5 V, 1 A
Voltmetro in d.c.
Sonda logica
Circuiti integrati 74HC10-74HC27-74HCT32
Diodo LED
3 Resistori da 1 k
Resistore da 330 , 1/2 W
Basetta sperimentale
Prima della prova
Mediante il collegamento al sito www.alldatasheet.com scarica le piedinature dei circuiti integrati
proposti.
Esecuzione della prova
1. Cabla il circuito riguardante l’integrato sotto test secondo le modalità viste nell’esperienza di
laboratorio precedente servendoti di una basetta sperimentale alimentata con una tensione VCC
pari a +5 V  5%. La verifica della tabella della verità viene effettuata solo su una delle porte
uguali contenute dall’integrato. Il collegamento degli ingressi al livello alto (+VCC) è eseguito
tramite dei resistori da 1 k in modo da evitare eventuali cortocircuiti del morsetto +
dell’alimentatore verso la massa se l’ingresso dell’integrato fosse danneggiato. Il collegamento
degli ingressi al livello basso (GND) puoi effettuarlo connettendo direttamente a massa il pin
relativo.
2. Sposta i fili delle connessioni degli ingressi in modo da impostare le possibili configurazioni
d’ingresso della tabella della verità della porta logica sotto test. Impiegando il voltmetro o il
multimetro, misura le tensioni agli ingressi e all’uscita e completa le tabelle. Sostituendo un “1”
logico al livello alto di tensione e uno “0” logico a quello basso dovresti ottenere per l’integrato
74HC10 la tabella della verità di una porta logica NAND a tre ingressi.
3. Ripeti il passo precedente per gli altri due integrati completando le relative tabelle e verifica la
correttezza delle funzioni svolte.
1
Marco Coppelli – Bruno Stortoni
Verifica delle tabelle della verità di alcune porte logiche (2)
Porta NAND a 3 ingressi (74HC10)
A
0
0
0
0
1
1
1
B
0
0
1
1
0
0
1
C
0
1
0
1
0
1
0
1
1
1
Y
Porta NOR a 3 ingressi (74HC27)
A
0
0
0
0
1
1
1
B
0
0
1
1
0
0
1
C
0
1
0
1
0
1
0
1
1
1
Y
Porta OR a due ingressi (74HCT32)
A
0
0
1
1
B
0
1
0
1
Y
