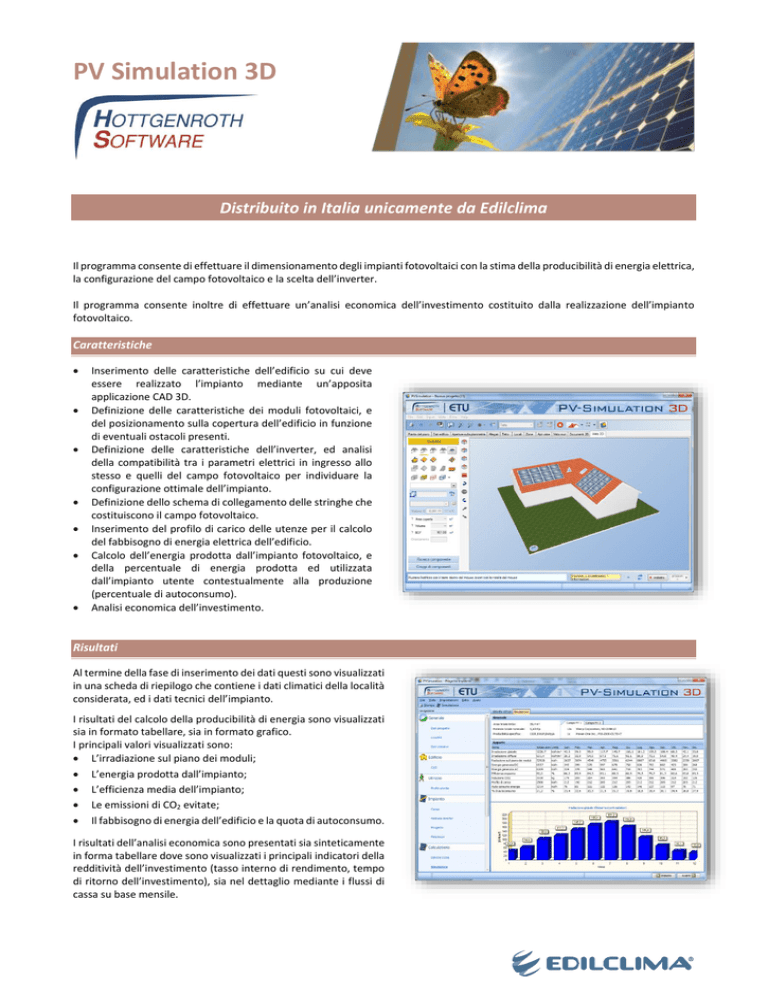

PV Simulation 3D

PV Simulation 3D
Distribuito in Italia unicamente da Edilclima
Il programma consente di effettuare il dimensionamento degli impianti fotovoltaici con la stima della producibilità di energia elettrica,
la configurazione del campo fotovoltaico e la scelta dell’inverter.
Il programma consente inoltre di effettuare un’analisi economica dell’investimento costituito dalla realizzazione dell’impianto
fotovoltaico.
Caratteristiche







Inserimento delle caratteristiche dell’edificio su cui deve
essere realizzato l’impianto mediante un’apposita
applicazione CAD 3D.
Definizione delle caratteristiche dei moduli fotovoltaici, e
del posizionamento sulla copertura dell’edificio in funzione
di eventuali ostacoli presenti.
Definizione delle caratteristiche dell’inverter, ed analisi
della compatibilità tra i parametri elettrici in ingresso allo
stesso e quelli del campo fotovoltaico per individuare la
configurazione ottimale dell’impianto.
Definizione dello schema di collegamento delle stringhe che
costituiscono il campo fotovoltaico.
Inserimento del profilo di carico delle utenze per il calcolo
del fabbisogno di energia elettrica dell’edificio.
Calcolo dell’energia prodotta dall’impianto fotovoltaico, e
della percentuale di energia prodotta ed utilizzata
dall’impianto utente contestualmente alla produzione
(percentuale di autoconsumo).
Analisi economica dell’investimento.
Risultati
Al termine della fase di inserimento dei dati questi sono visualizzati
in una scheda di riepilogo che contiene i dati climatici della località
considerata, ed i dati tecnici dell’impianto.
I risultati del calcolo della producibilità di energia sono visualizzati
sia in formato tabellare, sia in formato grafico.
I principali valori visualizzati sono:
 L’irradiazione sul piano dei moduli;
 L’energia prodotta dall’impianto;
 L’efficienza media dell’impianto;
 Le emissioni di CO2 evitate;
 Il fabbisogno di energia dell’edificio e la quota di autoconsumo.
I risultati dell’analisi economica sono presentati sia sinteticamente
in forma tabellare dove sono visualizzati i principali indicatori della
redditività dell’investimento (tasso interno di rendimento, tempo
di ritorno dell’investimento), sia nel dettaglio mediante i flussi di
cassa su base mensile.
Stampe
Dall’applicazione CAD 3D è possibile effettuare stampe della planimetria della
copertura, della vista 3D, ecc…
Dal programma è possibile stampare mediante un apposita finestra di dialogo:
 Il riepilogo dei risultati del calcolo di producibilità;
 Il riepilogo dei dati generali del progetto inseriti;
 L’andamento del profilo di carico inserito;
 I dati del campo fotovoltaico, dei moduli e dell’inverter;
 Il dettaglio dei risultati del calcolo di producibilità;
 Il riepilogo dei risultati dell’analisi economica.
Tabella comparativa: PV Simulation 3D ed EC713 Solare fotovoltaico a confronto
PV Simulation
3D
CARATTERISTICHE PRINCIPALI
Archivio dati climatici.
Applicazione CAD 3D per la definizione delle caratteristiche dell’edificio ed il
posizionamento dei moduli fotovoltaici sulla copertura.
Archivio dati moduli fotovoltaici.
Archivio dati inverter.
Dimensionamento elettrico dell’impianto: definizione della configurazione del
campo fotovoltaico, e scelta dell’inverter.
Definizione dello schema di collegamento dei moduli fotovoltaici.
Definizione del profilo di carico dell’utenza e calcolo quota di energia
autoconsumata
Calcolo della producibilità di energia dell’impianto fotovoltaico.
Calcolo della quota di energia prodotta dall’impianto
contestualmente alla produzione (percentuale di autoconsumo).
e
consumata
Analisi economica dell’investimento.
Stampa degli elaborati grafici realizzati con l’applicazione CAD 3D.
Stampe complete di tutti i risultati dei calcoli di producibilità, e dell’analisi
economica.
EC712
Solare Termico
