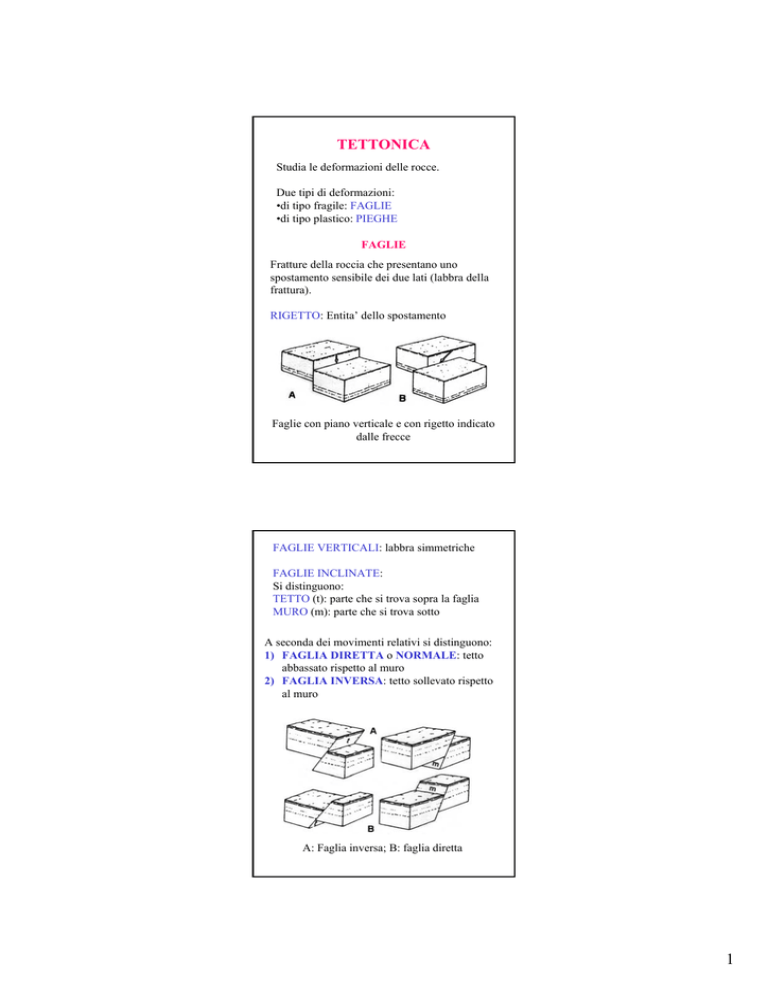

3.1 Tettonica

TETTONICA
Studia le deformazioni delle rocce.
Due tipi di deformazioni:
•di tipo fragile: FAGLIE
•di tipo plastico: PIEGHE
FAGLIE
Fratture della roccia che presentano uno
spostamento sensibile dei due lati (labbra della
frattura).
RIGETTO: Entita’ dello spostamento
Faglie con piano verticale e con rigetto indicato
dalle frecce
FAGLIE VERTICALI: labbra simmetriche
FAGLIE INCLINATE:
Si distinguono:
TETTO (t): parte che si trova sopra la faglia
MURO (m): parte che si trova sotto
A seconda dei movimenti relativi si distinguono:
1) FAGLIA DIRETTA o NORMALE: tetto
abbassato rispetto al muro
2) FAGLIA INVERSA: tetto sollevato rispetto
al muro
A: Faglia inversa; B: faglia diretta
1
•FAGLIE DIRETTE: DISTENSIONE
(inclinazione elevata, >45°)
•FAGLIE INVERSE: COMPRESSIONE
(inclinazione ridotta, <45°)
A: situazione iniziale; B: faglie dirette; C: faglie
inverse
FAGLIE TRASCORRENTI: faglie in cui è
predominante la componente orizzontale del
movimento
A: faglia trascorrente destra; B: faglia
trascorrente sinistra
SISTEMI DI FAGLIE: associazioni di faglie
dirette o inverse
FAGLIE A GRADINATA o VICARIANTI
Due tipi di faglie a gradinata
2
HORST E GRABEN
Sistemi di Graben dal Mare del Nord alla Libia
e sistema di fosse tettoniche dell’Africa
Orientale
PIEGHE
Deformazioni tipiche di rocce stratificate dovute
a compressione.
TIPI DI PIEGHE
A) ANTICLINALE: piega il cui nucleo (parte
concava) è costituito da rocce più antiche
B) SINCLINALE: piega il cui nucleo è
costituito da rocce più giovani
1: Anticlinale con piani assiali variamente inclinati; 2:
anticlinale con superficie assiale curva. A: Anticlinale; S:
sinclinale; P: piano assiale; As: asse; C: linea di cresta; F:
fianchi; Fn: fianco normale; Fr: fianco rovesciato; N:
nucleo.
3
C) FLESSURA (o MONOCLINALE) e
PIEGA A GINOCCHIO: piegatura che
raccorda due pacchi di rocce stratificate ad
andamento piano.
Flessura o monoclinale: lieve pendenza
Piega a ginocchio: strati rovesciati
A: Flessura o monoclinale; B: Piega a ginocchio
FORME DI PIEGHE
PIEGA ASIMMETRICA ROVESCIATA:
un fianco supera la verticale
PIEGA ASIMMETRICA CORICATA:
piano assiale suborizzontale
VERGENZA: senso di rovesciamento
A: Vergenza delle pieghe; B: piega simmetrica;
C: piega asimmetrica; D: piega asimmetrica
rovesciata; E: piega asimmetrica coricata
4
FORME DI PIEGHE
A: isoclinale (fianchi paralleli); B: a ventaglio;
C: a scatola; D: a chevron (a punta); E: a
cuspide
PIEGHE - FAGLIE
Pieghe anticlinali associate a faglie inverse.
Sistema di pieghe – faglie in rocce fragili
SOVRASCORRIMENTI E
FALDE DI RICOPRIMENTO
Corpi traslati orizzontalmente su distanze
variabili da pochi km a centinaia di km e
delimitati inferiormente da una superficie di
rottura (piano di scorrimento.
SOVRASCORRIMENTO: movimento di
limitata entità e quando è chiaramente
individuabile la zona di origine del blocco
sovrascorso
A: sovrascorrimento ‘radicato’ passante
lateralmente a piega rovesciata (A1) e diritta
(A2); B: sovrascorrimento ‘sradicato’
5
FALDA DI RICOPRIMENTO: movimento di
vaste proporzioni e quando non è più
riconoscibile la zona di origine del blocco
sovrascorso.
A: Rappresentazione schematica di una falda di
ricoprimento; B: falda formatasi a partire da
un’originaria piega-faglia inversa.
6
