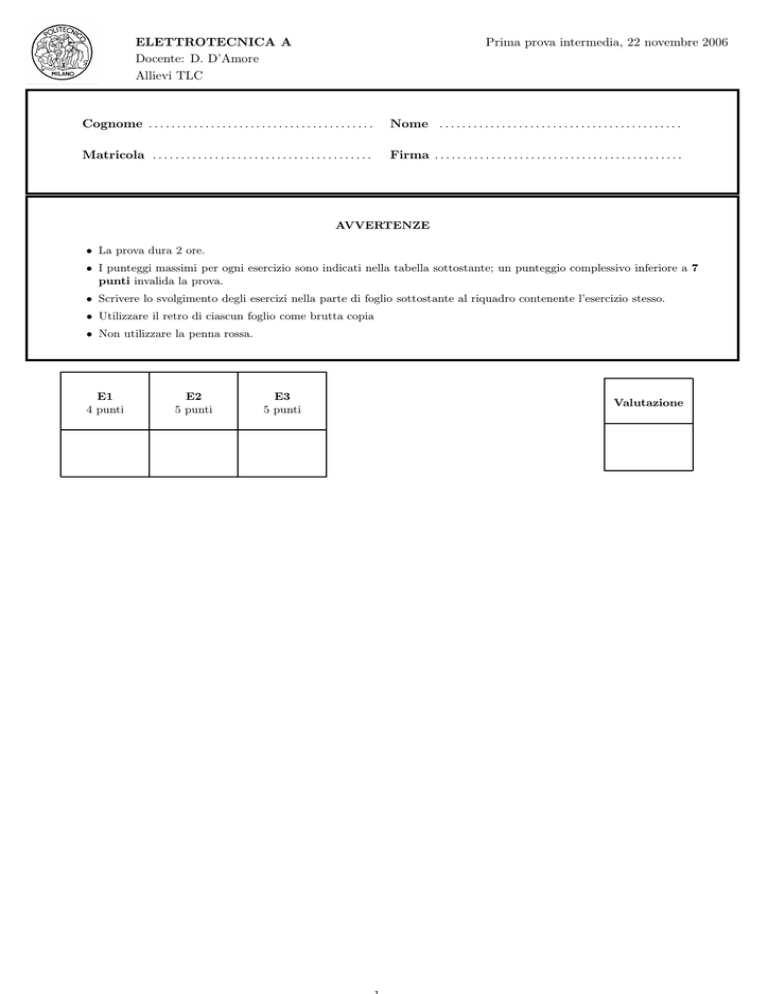

ELETTROTECNICA A Prima prova intermedia, 22 novembre 2006

Prima prova intermedia, 22 novembre 2006
ELETTROTECNICA A
Docente: D. D’Amore
Allievi TLC
Cognome . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Nome . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Matricola . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Firma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
AVVERTENZE
• La prova dura 2 ore.
• I punteggi massimi per ogni esercizio sono indicati nella tabella sottostante; un punteggio complessivo inferiore a 7
punti invalida la prova.
• Scrivere lo svolgimento degli esercizi nella parte di foglio sottostante al riquadro contenente l’esercizio stesso.
• Utilizzare il retro di ciascun foglio come brutta copia
• Non utilizzare la penna rossa.
E1
4 punti
E2
5 punti
E3
5 punti
Valutazione
E1
2V
3V
E
F
I1
A
4Ω
I1 = 1 A
I2 = 3 A
1) Determinare la potenza elettrica PA e PB assorbita
dai bipoli A e B.
2) Identificare in questo circuito almeno un bipolo
sicuramente attivo.
B
C
4V
I2
1V
D
E2
ix
100Ω
E = 20 V
1) Determinare il circuito equivalente di Thevenin ai morsetti AB.
2) Si chiudano i morsetti AB su un resistore R0 = 5 Ω;
in queste condizioni determinare:
- La potenza dissipata sul resistore R0
- La potenza erogata dal generatore di tensione E.
A
E
10Ω
9i x
B
E3
12Ω
6Ω
iE
6Ω
E
A
12Ω
vA
E=6V
A=4A
1) Determinare la corrente iE che percorre il generatore
di tensione
2) Determinare la tensione vA ai capi del generatore di
corrente
3) Determinare le potenze PE e PA erogate rispettivamente dai generatori di tensione e corrente.
