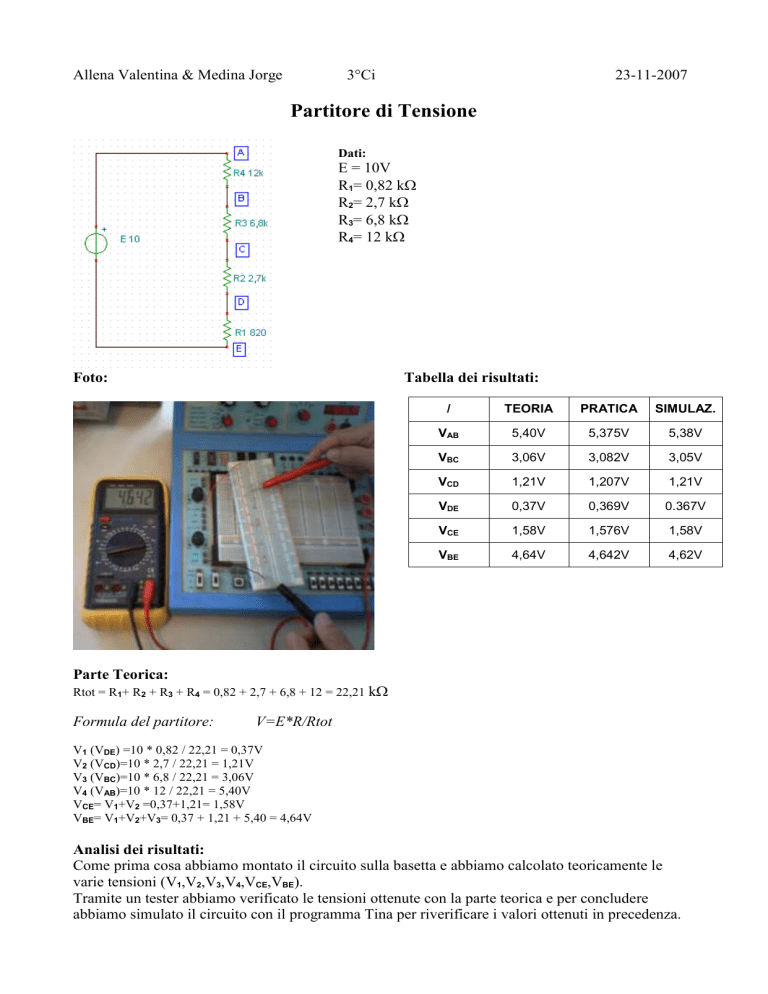

Partitore di Tensione

Allena Valentina & Medina Jorge
3°Ci
23-11-2007
Partitore di Tensione
Dati:
E = 10V
R1= 0,82 k
R2= 2,7 k
R3= 6,8 k
R4= 12 k
Foto:
Tabella dei risultati:
/
TEORIA
PRATICA
SIMULAZ.
VAB
5,40V
5,375V
5,38V
VBC
3,06V
3,082V
3,05V
VCD
1,21V
1,207V
1,21V
VDE
0,37V
0,369V
0.367V
VCE
1,58V
1,576V
1,58V
VBE
4,64V
4,642V
4,62V
Parte Teorica:
Rtot = R1+ R2 + R3 + R4 = 0,82 + 2,7 + 6,8 + 12 = 22,21 k
Formula del partitore:
V=E*R/Rtot
V1 (VDE) =10 * 0,82 / 22,21 = 0,37V
V2 (VCD)=10 * 2,7 / 22,21 = 1,21V
V3 (VBC)=10 * 6,8 / 22,21 = 3,06V
V4 (VAB)=10 * 12 / 22,21 = 5,40V
VCE= V1+V2 =0,37+1,21= 1,58V
VBE= V1+V2+V3= 0,37 + 1,21 + 5,40 = 4,64V
Analisi dei risultati:
Come prima cosa abbiamo montato il circuito sulla basetta e abbiamo calcolato teoricamente le
varie tensioni (V1,V2,V3,V4,VCE,VBE).
Tramite un tester abbiamo verificato le tensioni ottenute con la parte teorica e per concludere
abbiamo simulato il circuito con il programma Tina per riverificare i valori ottenuti in precedenza.
