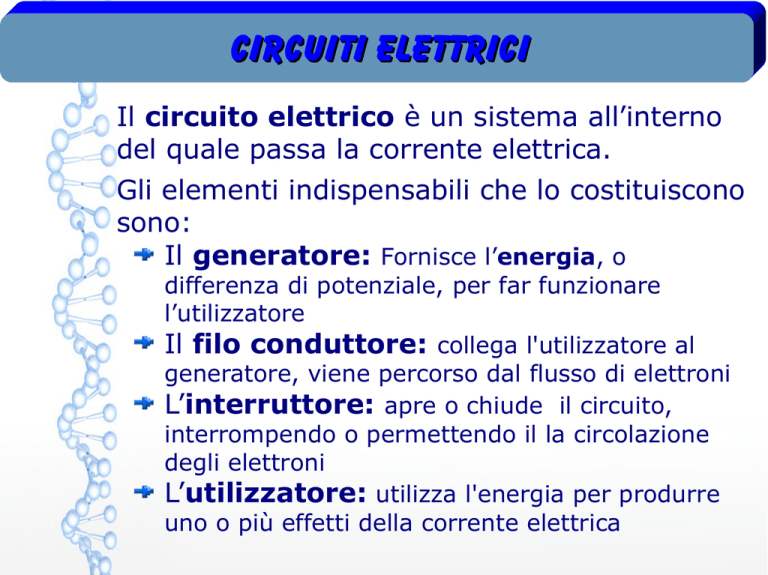

Circuiti elettrici

Circuiti elettrici
Il circuito elettrico è un sistema all’interno
del quale passa la corrente elettrica.
Gli elementi indispensabili che lo costituiscono
sono:
Il generatore: Fornisce l’energia, o
differenza di potenziale, per far funzionare
l’utilizzatore
Il filo conduttore: collega l'utilizzatore al
generatore, viene percorso dal flusso di elettroni
L’interruttore: apre o chiude il circuito,
interrompendo o permettendo il la circolazione
degli elettroni
L’utilizzatore: utilizza l'energia per produrre
uno o più effetti della corrente elettrica
Circuiti elettrici
Simboli usati negli schemi elettrici e
composizione di un circuito elettrico elementare
Circuito elementare
Circuiti elettrici
Circuito con utilizzatori in serie
R3
R2
I
V
R1
La resistenza totale è data dalla
somma delle resistenze dei singoli utilizzatori
R t = R 1+ R 2 + R 3
Circuiti elettrici
Circuito con utilizzatori in parallelo
I1 = V / R 1
I3
R3
I2
R2
I2 = V / R2
I1
I3 = V / R 3
V
R1
It
It = I 1 + I 2 + I 3
Rt = V / It
I t = V / Rt
Se le tre resistenze sono uguali, la resistenza totale è data dal
valore di una resistenza diviso per il numero di resistenze
R t = R1 / 3
Circuiti elettrici
Circuito con pile in serie
V3
V2
R
I
V1
La tensione totale è data dalla somma delle tensioni
Vt = V1 + V2 + V3
Circuiti elettrici
Circuito con pile in PARALLELO
Con V1 = V2 = V3
e
V1
R
I
V2
V3
E1 = E 2 = E3
Et = E * 3
Nel collegare in parallelo più pile le tensioni NON si sommano e bisogna
collegare pile con stessa tensione e stessa carica (energia)
Nel collegamento in parallelo si somma l'energia
(si aumenta il tempo di erogazione di una determinata potenza)
