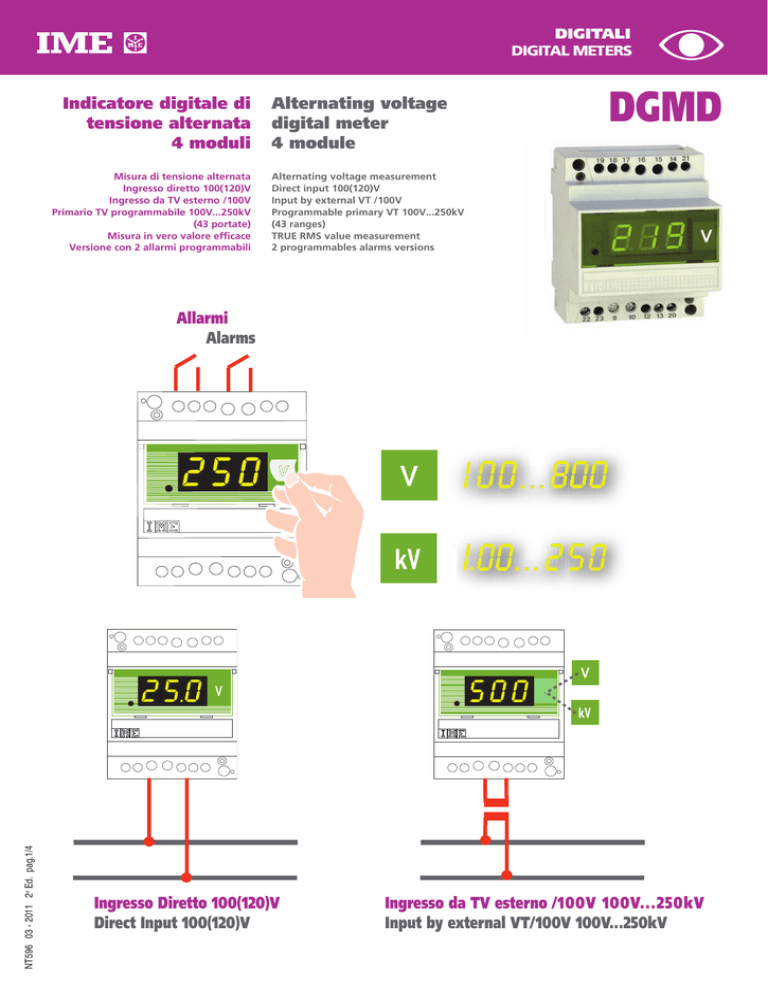

Indicatore digitale di tensione alternata 4 moduli Alternating voltage

DIGITALI
DIGITAL METERS
Indicatore digitale di
tensione alternata
4 moduli
Misura di tensione alternata
Ingresso diretto 100(120)V
Ingresso da TV esterno /100V
Primario TV programmabile 100V...250kV
(43 portate)
Misura in vero valore efficace
Versione con 2 allarmi programmabili
Alternating voltage
digital meter
4 module
DGMD
Alternating voltage measurement
Direct input 100(120)V
Input by external VT /100V
Programmable primary VT 100V...250kV
(43 ranges)
TRUE RMS value measurement
2 programmables alarms versions
NT596 03 - 2011 2a Ed. pag.1/4
Allarmi
Alarms
Ingresso Diretto 100(120)V
Direct Input 100(120)V
Ingresso da TV esterno /100V 100V...250kV
Input by external VT/100V 100V...250kV
ALLARMI
ALARMS
ca / ac
cc / dc
DGMD01A3
24V
DGMD03A3
115V
DGMD06A3
230V
DGMD07A3
240V
-
DGMD0HA3
48V
20...150V
DGMD0LA3
-
150...250V
DGMD21A3
24V
DGMD23A3
115V
DGMD26A3
230V
DGMD27A3
240V
-
DGMD2HA3
48V
20...150V
DGMD2LA3
-
150...250V
INGRESSO
INPUT
100V
TV/100V
VT/100V
2
VISUALIZZAZIONE
DISPLAY
Tipo display: LED verdi, 7 segmenti
Tipe of display: 7 segments, green LED’s
Altezza cifre: 14mm
Digit height: 14mm
N° punti visualizzazione: 1.000 (3 cifre)
N° of display points: 1.000 (3 digit)
Indicazione massima: 999
Maximum display: 999
Unità ingegneristica: V opp. kV
Engineering unit: V or kV
Punto decimale: automatico (vedi tabella)
Decimal point: automatic (see table)
Indicazione fuoriscala: accensione contemporanea 3 punti decimali
Overrange indication: simultaneous lighting of 3 decimal points
Fuoriscala: ingresso > 1,2Un
Overrange: input > 1,2Un
Risoluzione: vedi tabella
Resolution: see table
Precisione (riferita al fondo scala): ± 1%+1 digit
Accuracy (referred to full scale): ± 1%+1 digit
Aggiornamento lettura: 2,9s
Display update: 2,9s
INGRESSO
INPUT
Inserzione: diretta o da TV esterno
Connection: direct or by external VT
Tensione nominale Un: 100V
Rated voltage Un: 100V
Campo di misura: 5...120V
Measuring range: 5...120V
Autoconsumo: ≤ 0,1VA
Rated burden: ≤ 0,1VA
Misura: vero valore efficace
Measure: true RMS value
Forma d’onda segnale di ingresso: onda simmetrica
Input signal waveform: symmetric wave
Tipo: sinusoidale, sinusoidale distorta, parzializzata SCR, quadra
Type: sinusoidal, distorted sinusoidal, partialized SCR, square
ESEMPI
EXAMPLES
Frequenza nominale fn: 50Hz
Rated frequency fn: 50Hz
Frequenza di funzionamento: 47...420Hz
Working frequency: 47...420Hz
Sovraccarico permanente: 120V
Continuous overload: 120V
ALIMENTAZIONE AUSILIARIA
AUXILIARY SUPPLY
Valore nominale Uaux ca: 24 – 48 – 115 – 230 – 240V
Rated value Uaux ac: 24 – 48 – 115 – 230 – 240V
Variazione ammessa: ±10% Uaux ca – 40...60V (Uaux 48V)
Tolerance: ±10% Uaux ca – 40...60V (Uaux 48V)
Frequenza nominale: ± 50%Hz
Rated frequency: ± 50%Hz
Frequenza di funzionamento: 47...63Hz
Working frequency: 47...63Hz
Autoconsumo: ≤ 3,5VA
Rated burden: ≤ 3,5VA
Valore nominale Uaux cc: 20...150Vcc – 150...250Vcc
Rated value Uaux dc: 20...150Vdc – 150...250Vdc
Autoconsumo: ≤ 2,5W
Rated burden: ≤ 2,5W
Protezione contro l’inversione di polarità
Protected against incorrect polarity
NT596 03 - 2011 2a Ed. pag.2/4
AL. AUSILIARIA
AUX. SUPPLY
CODICE DI ORDINAZIONE
ORDERING CODE
PROGRAMMAZIONE
PROGRAMMING
Programmazione parametri: pulsanti accessibili dal frontale (diametro foro 3mm)
Parameters programming: front frame push buttons (hole diameter 3mm)
Memorizzazione parametri di configurazione: memoria permanente (senza batteria)
Hold of configuration parameters: non volatile memory (no battery)
PARAMETRI PROGRAMMABILI
PROGRAMMABLE PARAMETERS
Primario TV esterno: 43 portate (vedi tabella)
External VT primary: 43 ranges (see table)
Allarmi (DGMD2): tipo, soglia, isteresi, ritardo, stato relè
Alarms (DGMD2): type, set-point, hysteresis, delay, relay state
Portata Range
100V
120V
150V
160V
200V
250V
300V
400V
500V
600V
700V
750V
800V
Visualizzazione Display
99,9V
120V
150V
160V
200V
250V
300V
400V
500V
600V
700V
750V
800V
Visualizzazione Display + 20%
120V
144V
180V
192V
240V
300V
360V
480V
600V
720V
840V
900V
960V
Portata Range
1kV
1,2kV
1,5kV
1,6kV
2kV
2,5kV
3kV
4kV
5kV
6kV
7kV
7,5kV
8kV
Visualizzazione Display
1,00kV
1,20kV
1,50kV
1,60kV
2,00kV
2,50kV
3,00kV
4,00kV
5,00kV
6,00kV
7,00kV
7,50kV
8,00kV
Visualizzazione Display + 20%
1,20kV
1,44kV
1,80kV
1,92kV
2,40kV
3,00kV
3,60kV
4,80kV
6,00kV
7,20kV
8,40kV
9,00kV
9,60kV
Portata Range
10kV
15kV
20kV
25kV
30kV
40kV
50kV
60kV
70kV
75kV
80kV
Visualizzazione Display
9,99kV
15,0kV
20,0kV
25,0kV
30,0kV
40,0kV
50,0kV
60,0kV
70,0kV
75,0kV
80,0kV
Visualizzazione Display + 20%
12,0kV
18,0kV
24,0kV
30,0kV
36,0kV
48,0kV
60,0kV
72,0kV
84,0kV
90,0kV
96,0kV
Portata Range
100kV
120kV
150kV
160kV
200kV
250kV
Visualizzazione Display
99,9kV
120kV
150kV
160kV
200kV
250kV
Visualizzazione Display + 20%
120kV
144kV
180kV
192kV
240kV
300kV
ALLARMI (DGMD2)
ALARMS (DGMD2)
Allarmi programmabili: 2
Programmables alarms: 2
Tipo: programmabile minima e/o massima
Type: programmable min. and/or max.
Soglia: programmabile 0...120% portata selezionata
Set-point: programmable 0...120% selected range
Isteresi: programmabile 0...soglia selezionata
Hysteresis: programmable 0...set-point
Ritardo: programmabile 1...60s
Delay: programmable 1...60s
Precisione ritardo: ±10%
Delay accuracy: ±10%
Tempo di ripristino: ≤ 500ms
Reset time: ≤ 500ms
Uscita: 2 relè con contatto SPDT, libero da potenziale
Output: 2 relays with SPDT contacts, potential free
Stato relè: programmabile norm. eccitato o diseccitato
Relay state: programmable norm. energised or de-energised
Portata contatti: 5A 250Vca – 0,5A 100Vcc
Contacts range: 5A 250Vac – 0,5A 100Vdc
Precisione (riferita al fondo scala): ±1,5%
Accuracy (referred to full scale): ±1,5%
Segnalazione intervento allarmi: lampeggio dicitura “AL”
Alarms intervention display: blinking message “AL”
NT596 03 - 2011 2a Ed. pag.3/4
ISOLAMENTO
(EN/IEC 61010-1)
INSULATION
Categoria di installazione: III
Installation category: III
Grado di inquinamento: 2
Pollution degree: 2
Prova di tensione alternata 2,5kV valore efficace 50Hz/1 min
A.C. voltage test 2,5kV r.m.s. 50Hz/1 min
Circuiti considerati: misura, alimentazione, uscita relè (DGMD2)
Considered circuits: measure, supply, relays output (DGMD2)
Prova di tensione alternata 2,5kV valore efficace 50Hz/1 min
A.C. voltage test 2,5kV r.m.s. 50Hz/1 min
Circuiti considerati: tutti i circuiti e massa
Considered circuits: all circuits and earth
Prova di tensione a impulso 5kV 1,2/50µs 0,5J
Impulse voltage test 5kV 1,2/50µs 0,5J
Circuiti considerati: misura, alimentazione, uscita relè (DGMD2)
Considered circuits: measure, supply, relays output (DGMD2)
COMPATIBILITA’ ELETTROMAGNETICA
ELECTROMAGNETIC COMPATIBILITY
Prove di emissione in accordo con EN/IEC 61326-1
Emission tests according to EN/IEC 61326-1
Prove di immunità in accordo con EN/IEC 61326-1
Immunity tests according to EN/IEC 61326-1
CONDIZIONI AMBIENTALI
ENVIRONMENTAL CONDITIONS
Temperatura di riferimento: 23°C ±1°C
Reference temperature: 23°C ±1°C
Temperatura di impiego: -5...55°C
Specified operating range: -5...55°C
Variazione indice di classe: ±0,03%/°C
Variation to the class index: ±0,03%/°C
Campo limite per l’immagazzinamento e trasporto: -40...70°C
Limit range for storage and transport: -40...70°C
Adatto all’utilizzo in clima tropicale
Suitable for tropical climates
Massima potenza dissipata1: ≤ 3,5W
Max. power dissipation1: ≤ 3,5W
For switchboard thermal calculation
1
1
CUSTODIA
HOUSING
Custodia: 4 moduli DIN 43880
Housing: 4 module DIN 43880
Connessioni: morsetti a vite
Connections: screw terminals
Per il dimensionamento termico dei quadri
(EN/IEC 61010-1)
Mounting: snap-on 35mm rail
Tipo profilato: a cappello TH35-15 (EN/IEC 60715)
Rail type: top hat TH35-15 (EN/IEC 60715)
Materiale custodia: policarbonato autoestinguente
Housing material: self-extinguishing policarbonate
Grado di protezione (EN/IEC 60529): IP50 frontale, IP20 morsetti
Protection degree (EN/IEC 60529): IP50 front frame, IP20 terminals
Peso: 270 grammi
Weight: 270 grams
SCHEMA D’INSERZIONE
WIRING DIAGRAM
S 305/145
S 305/141
INPUT
10
10
13 20
22
22
ALARM 1
ALARM 2
AUX. SUPPLY
(+) (–)
14 16 15
17 19 18
13 20
DIMENSIONS
69
89,5
45
70
NT596 03 - 2011 2a Ed. pag.4/4
DIMENSIONI
INPUT
AUX. SUPPLY
(+) (–)
La I.M.E. S.p.A. si riserva in qualsiasi momento, di modificare le caratteristiche tecniche senza darne preavviso. / I.M.E. S.p.A. reserves the right, to modify the technical characteristics without notice.
Montaggio: a incastro su profilato 35mm
