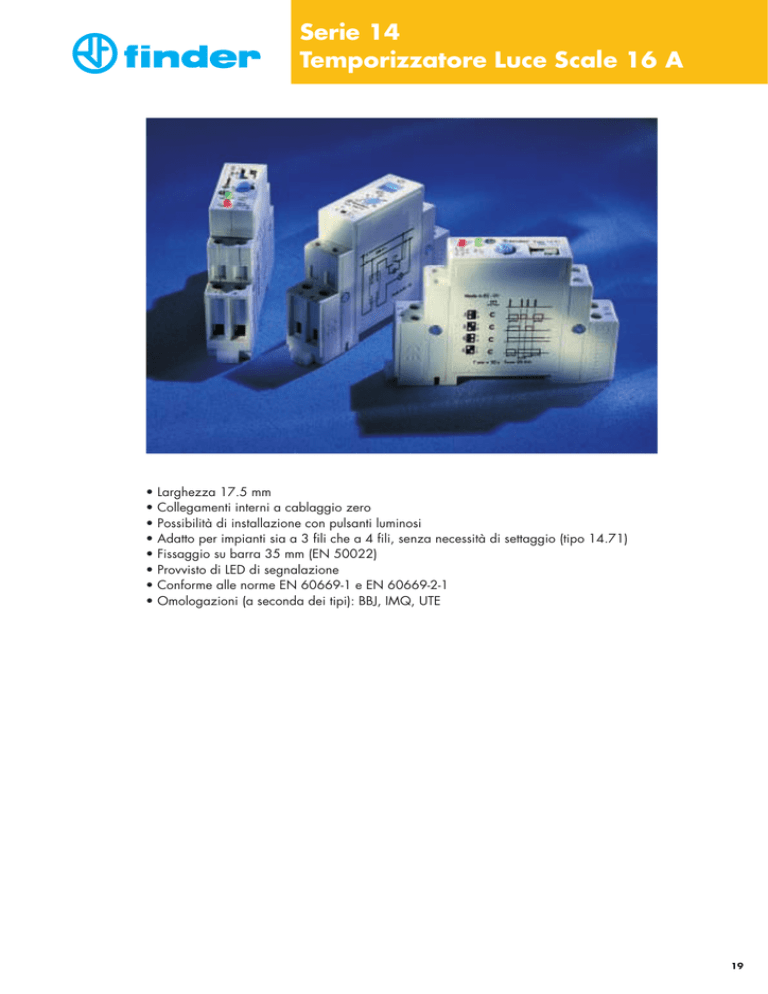

Serie 14 Temporizzatore Luce Scale 16 A

Serie 14
Temporizzatore Luce Scale 16 A
•
•
•
•
•
•
•
•
Larghezza 17.5 mm
Collegamenti interni a cablaggio zero
Possibilità di installazione con pulsanti luminosi
Adatto per impianti sia a 3 fili che a 4 fili, senza necessità di settaggio (tipo 14.71)
Fissaggio su barra 35 mm (EN 50022)
Provvisto di LED di segnalazione
Conforme alle norme EN 60669-1 e EN 60669-2-1
Omologazioni (a seconda dei tipi): BBJ, IMQ, UTE
19
Serie 14
Temporizzatore Luce Scale 16 A
14.01
14.71
TEMPORIZZATORE LUCE SCALE MULTIFUNZIONE
ELETTRONICO 16 A
TIPO 14.01 1 NO
- 4 funzioni disponibili
- Collegamenti interni a cablaggio zero
- Possibilità di regolazione (0.5...20) min
- Possibilità di installazione con pulsanti luminosi (max 15 - ≤1 mA)
- Provvisto di LED: verde = alimentazione ON
rosso = relè ON
- Esempio codificazione: vedere pagina 22
TEMPORIZZATORE LUCE SCALE ELETTRONICO 16 A
TIPO 14.71 1 NO
- Collegamenti per impianti a 3 o a 4 fili senza selezione
- Collegamenti interni a cablaggio zero
- Possibilità di regolazione (0.5...20) min
- Possibilità di installazione con pulsanti luminosi (max 30 - ≤1 mA)
- Provvisto di LED: rosso = relè ON
- Esempio codificazione: vedere pagina 22
59
56.5
43.5
L
4
20
45
17.4
N
3
L
4
26.5
45
3
84
N
26.5
84
17.4
43.5
Serie 14
Temporizzatore Luce Scale 16 A
SCHEMI DI COLLEGAMENTO RELÈ TIPO 14.01
F
F
N
N
N
N
3
14.01
L
3
14.01
4
L
collegamento a 3 fili
4
collegamento a 4 fili
SCHEMI DI COLLEGAMENTO RELÈ TIPO 14.71
F
F
N
N
N
3
N
14.71
L
3
14.71
4
L
collegamento a 3 fili
4
collegamento a 4 fili
CARATTERISTICHE TECNICHE GENERALI
14.01
14.71
TENSIONE DI ALIMENTAZIONE UN
230 V AC (50/60 Hz)
230 V AC (50/60 Hz)
CAMPO DI FUNZIONAMENTO
(0.8...1.1)UN
(0.8...1.15)UN
RIGIDITÀ DIELETTRICA CONTATTI APERTI
1000 V AC
1000 V AC
REGOLAZIONE TEMPORIZZAZIONE
(0.5...20) min
(0.5...20) min
NUMERO DI PULSANTI COLLEGABILI (≤1mA)
15
30
MAX DURATA IMPULSO COMANDO
continuo
continuo
TEMPERATURA AMBIENTE
(–10...+50)°C
(–10...+60)°C
GRADO DI PROTEZIONE
IP 20
IP 20
- con relè a vuoto:
1.3 W
1W
- con relè a pieno carico:
3.3 W
3.3 W
POTENZA DISPERSA NELL’AMBIENTE
21
Serie 14
Temporizzatore Luce Scale 16 A
CARATTERISTICHE TECNICHE CONTATTI
14.01
14.71
CORRENTE NOMINALE
16 A
16 A
MAX CORRENTE ISTANTANEA
30 A
30 A
TENSIONE NOMINALE
230 V AC
230 V AC
750 W
750 W
- fluorescenza non rifasate:
1000 W
1000 W
- incandescenza:
2000 W
2000 W
- alogene:
2000 W
2000 W
VITA ELETTRICA
100 · 103 cicli
100 · 103 cicli
MATERIALE CONTATTI
AgSnO2
AgSnO2
PORTATA NOMINALE su carico lampade 230 V AC
- fluorescenza rifasate:
DESCRIZIONE FUNZIONI
TIPO 14.01 Funzioni selezionabili tramite DIP switch frontale:
Relè ad impulsi
1
ON
ON
Relè ad impulsi temporizzato
2
1
2
Pulsante
Pulsante
Relè
Relè
T
ON
Luce fissa
Relè luce scale riarmabile
1
ON
T
2
1
2
Pulsante
Pulsante
Relè
Relè
T
T
T
T
TIPO 14.71 Funzioni selezionabili tramite selettore frontale:
–
Pulsante
Pulsante
Relè
Relè
–
•
–
–
•
–
–
–
Relè luce scale riarmabile
–
Luce fissa
T
T
T
T
T
1 - Spostando il selettore da una posizione all’altra, la funzione impostata inizia immediatamente, senza necessità di agire sul pulsante.
2 - La funzione “luce fissa” è realizzabile anche se la funzione impostata è “luce scale riarmabile”: è sufficiente tenere azionato indefinitamente
il pulsante (od interruttore in parallelo ad esso).
CODIFICAZIONE
Esempio: serie 14, un singolo modulo con interruzione unipolare, 1 NO - 16 A , alimentazione 230 V AC.
1 4
Serie
0
1
Numero contatti
1 = 1 interruttore unipolare
Tipo
0 = Fissaggio su barra 35 mm
7 = Fissaggio su barra 35 mm
22
8
2 3 0
0
0
Versione alimentazione
8 = AC (50/60 Hz)
Tensione nominale alimentazione
230 = 230 V
0
0
