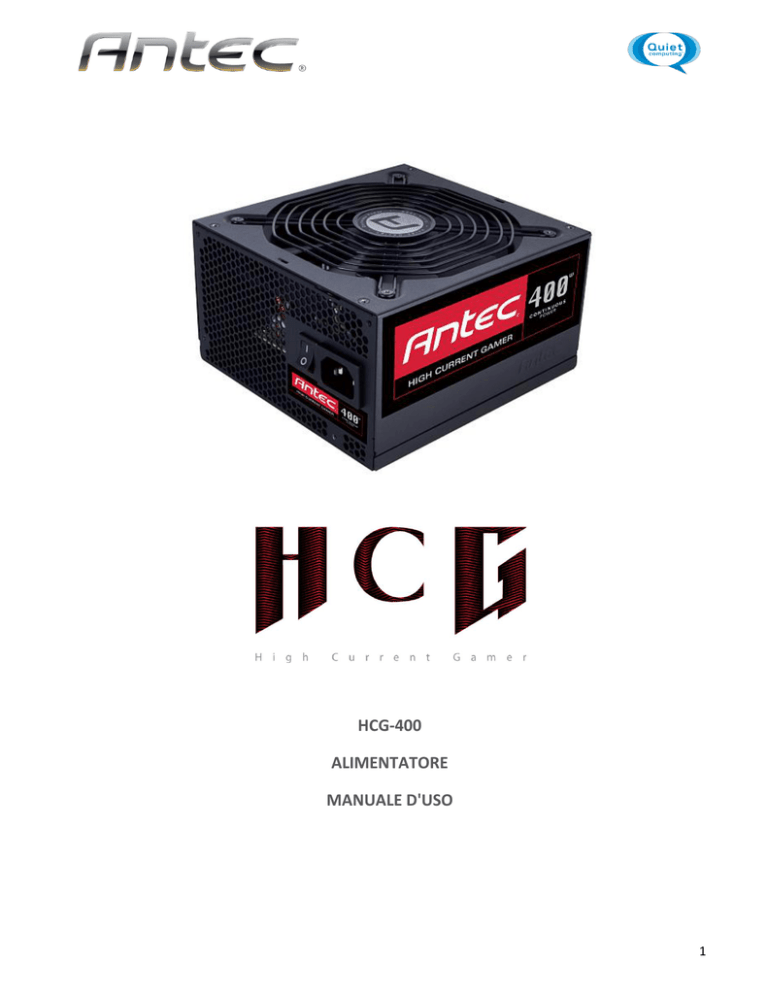

hcg-400 alimentatore manuale d`uso

HCG-400
ALIMENTATORE
MANUALE D'USO
1
HCG-400
Gli alimentatori High Current Gamer di Antec sono una perfetta combinazione di potenza ed efficienza.
High Current Gamer vanta binari a elevata potenza da +12V e speciali connettori ad alta tensione con
carico elevato e cablaggio che fornisce livelli di potenza estremamente elevati, nonché un'efficienza
eccellente grazie alla correzione attiva del fattore di alimentazione (PFC) e alla certificazione 80 PLUS®
BRONZE. Connettori di altissima qualità placcati in oro e condensatori giapponesi, robusto circuito
stampato (PCB) a doppio strato e silenziose ventole da 135 mm con doppio cuscinetto a sfera
completano il pacchetto. Se cercate potenza, engineering a elevata tensione ed efficienza estrema,
High Current Gamer è l'alimentatore che fa per voi.
STANDARD E CARATTERISTICHE
HCG-400 è compatibile con le specifiche tecniche degli standard ATX12V v2.32 e EPS12V v2.92. HCG400 è dotato di ingresso universale in grado di rilevare automaticamente il collegamento
dell’alimentatore a qualunque presa di rete CA da 100~240V senza necessità di alcun commutatore di
tensione. È provvisto inoltre di correzione attiva del fattore di potenza (PFC), che migliora il valore del
fattore di alimentazione dell’alimentatore modificando la forma d’onda della corrente in entrata e
facilitandone in tal modo la trasmissione attraverso la griglia di distribuzione.
PROTEZIONE DEL SISTEMA
Il computer è protetto da numerosi circuiti di protezione di livello industriale: protezione da
sovracorrente (OCP), protezione da sovratensione (OVP), Protezione da sotto tensioni (UVP),
protezione da cortocircuito (SCP), protezione da sovralimentazione (OPP), Protezione sul transitorio di
accensione (SIP) e Protezione danni dalle cadute di tensione (BOP). Talvolta, l’alimentatore può
bloccarsi nella protezione. In tal caso, occorre eliminare il guasto e spegnere l’alimentatore per
ripristinarne il normale funzionamento. HCG-400 non contiene fusibili sostituibili dall’utente.
2
CERTIFICAZIONE 80 PLUS®
La certificazione 80 PLUS® è lo standard indipendente
maggiormente riconosciuto per l’efficienza di
alimentazione. Un alimentatore con certificazione 80
PLUS® consuma meno energia e genera meno calore
per mantenersi freddo, essere più silenzioso e durare
più a lungo. HCG-400 ha ottenuto la certificazione 80
PLUS® BRONZE per un’efficienza minima dell’82% in
corrispondenza di un’ampia gamma di carichi
operativi; ciò consente di ridurre le spese di esercizio e
contribuisce a tutelare l’ambiente.
EROGAZIONE DELLA POTENZA
Per conoscere la capacità in uscita e la regolazione per ogni singolo voltaggio, consultare la Tabella 1.
TABELLA 1
Uscita
Carico Max.
Reg. Carico
Ripple V (p-p)
+12V₁
30A
± 5%
< 120 mV
+3.3V
20A
± 5%
< 50 mV
+5V
20A
± 5%
< 50 mV
-12V
0.8A
± 10%
< 120 mV
+5Vsb
2.5A
± 5%
< 50 mV
3
TABELLA 2
Quantità di Cavi
Connettori
Descrizione
1
X1
Connettore principale a 24(20+4)-pin
1
X1
8(4+4)-pin ATX12V/EPS12V
1
X1
6-pin PCI-E
X3
Molex
X1
FDD
X2
SATA
X1
Molex
X3
SATA
1
1
1
4
INSTALLAZIONE
Installare l'alimentatore nella parte superiore o in quella inferiore del case utilizzando le quattro viti in
dotazione. Se non si sa dove installare l'alimentatore, vedere il manuale del case.
Collegare il connettore di alimentazione principale a 24 pin alla scheda madre.
Collegare il connettore a 4+4 pin o a 8 pin per la CPU. Se la scheda madre dispone di una presa a 8 pin
con le aperture parzialmente coperte, si consiglia di rimuovere le coperture e utilizzare il connettore a
8 pin.
Nota: per eventuali istruzioni particolari, fare riferimento al manuale d’uso della scheda madre.
5
Collegare il cavo di alimentazione CA all’ingresso CA dell’alimentatore. Verificare che si tratti del cavo
per elevate prestazioni fornito con l’alimentatore.
Le schede grafiche PCI-E consumano quantità diverse di potenza. Per alcune è sufficiente un singolo
connettore a 6 pin e il connettore fisico è la soluzione preferita. Schede più potenti adottano
connettori multipli, incluso l’avanzato connettore a 8 pin PCI-E Il connettore a 8 pin PCI-E
dell’alimentatore si può utilizzare come connettore a 6 o a 8 pin.
Unità disco, unità ottiche (CD/DVD/BluRay™) e altri accessori utilizzano o il connettore vecchio tipo
Molex a 4 pin o il più recente SATA a 15 pin. I connettori Molex a 4 pin dispongono di due fili neri, uno
giallo e uno rosso. Il connettore SATA dispone di un ulteriore filo arancione.
Quando tutte le connessioni sono stabilite, accendere l’alimentatore (posizione “|”). Adesso è possibile
accendere il computer.
