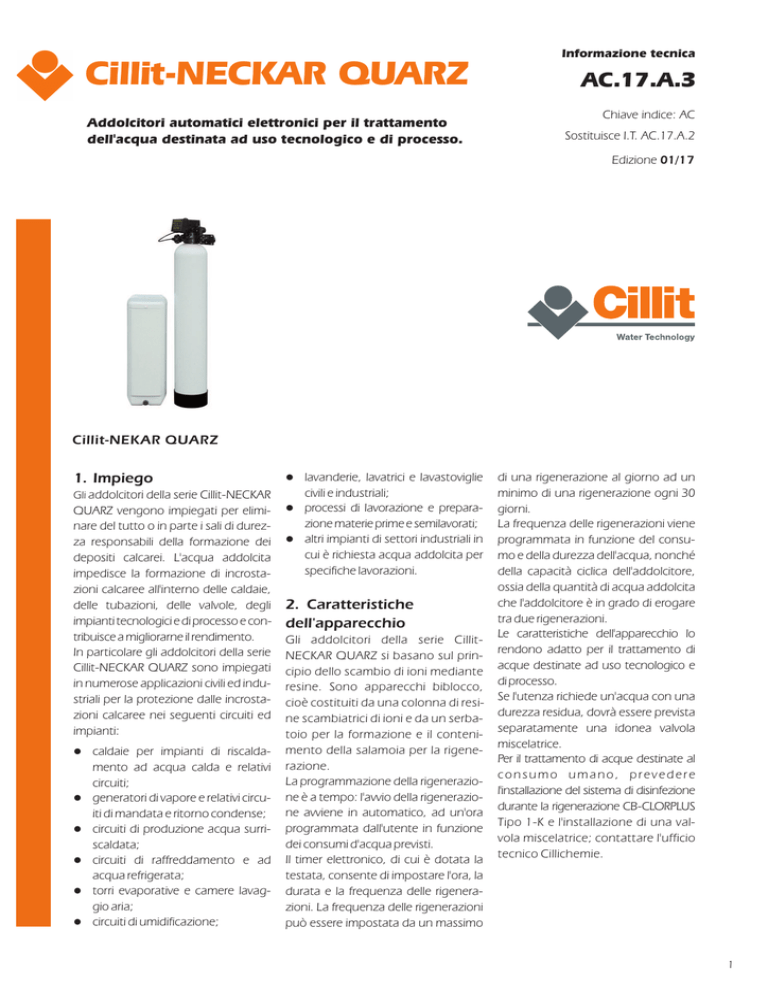

Cillit-NECKAR QUARZ

Informazione tecnica
Cillit-NECKAR QUARZ
Addolcitori automatici elettronici per il trattamento
dell'acqua destinata ad uso tecnologico e di processo.
AC.17.A.3
Chiave indice: AC
Sostituisce I.T. AC.17.A.2
Edizione 01/17
Cillit-NEKAR QUARZ
1. Impiego
Gli addolcitori della serie Cillit-NECKAR
QUARZ vengono impiegati per eliminare del tutto o in parte i sali di durezza responsabili della formazione dei
depositi calcarei. L'acqua addolcita
impedisce la formazione di incrostazioni calcaree all'interno delle caldaie,
delle tubazioni, delle valvole, degli
impianti tecnologici e di processo e contribuisce a migliorarne il rendimento.
In particolare gli addolcitori della serie
Cillit-NECKAR QUARZ sono impiegati
in numerose applicazioni civili ed industriali per la protezione dalle incrostazioni calcaree nei seguenti circuiti ed
impianti:
l
l
l
l
l
l
caldaie per impianti di riscaldamento ad acqua calda e relativi
circuiti;
generatori di vapore e relativi circuiti di mandata e ritorno condense;
circuiti di produzione acqua surriscaldata;
circuiti di raffreddamento e ad
acqua refrigerata;
torri evaporative e camere lavaggio aria;
circuiti di umidificazione;
l lavanderie, lavatrici e lavastoviglie
civili e industriali;
l processi di lavorazione e prepara-
zione materie prime e semilavorati;
l altri impianti di settori industriali in
cui è richiesta acqua addolcita per
specifiche lavorazioni.
2. Caratteristiche
dell'apparecchio
Gli addolcitori della serie CillitNECKAR QUARZ si basano sul principio dello scambio di ioni mediante
resine. Sono apparecchi biblocco,
cioè costituiti da una colonna di resine scambiatrici di ioni e da un serbatoio per la formazione e il contenimento della salamoia per la rigenerazione.
La programmazione della rigenerazione è a tempo: l'avvio della rigenerazione avviene in automatico, ad un'ora
programmata dall'utente in funzione
dei consumi d'acqua previsti.
Il timer elettronico, di cui è dotata la
testata, consente di impostare l'ora, la
durata e la frequenza delle rigenerazioni. La frequenza delle rigenerazioni
può essere impostata da un massimo
di una rigenerazione al giorno ad un
minimo di una rigenerazione ogni 30
giorni.
La frequenza delle rigenerazioni viene
programmata in funzione del consumo e della durezza dell'acqua, nonché
della capacità ciclica dell'addolcitore,
ossia della quantità di acqua addolcita
che l'addolcitore è in grado di erogare
tra due rigenerazioni.
Le caratteristiche dell'apparecchio lo
rendono adatto per il trattamento di
acque destinate ad uso tecnologico e
di processo.
Se l'utenza richiede un'acqua con una
durezza residua, dovrà essere prevista
separatamente una idonea valvola
miscelatrice.
Per il trattamento di acque destinate al
consumo umano, prevedere
l'installazione del sistema di disinfezione
durante la rigenerazione CB-CLORPLUS
Tipo 1-K e l'installazione di una valvola miscelatrice; contattare l'ufficio
tecnico Cillichemie.
1
3. Requisiti particolari e
fondamentali
l
l
l
l
l
A termini di legge è vietata la riproduzione anche parziale del presente elaborato che resta proprietà della BWT ITALIA - La BWT ITALIA si riserva il diritto di modifica ai suoi prodotti - 01/17 - DM - AC.17.A.3 - mail
l
2
l
l
Testata dotata di timer elettronico
a microprocessore con impostazione dell'ora e della frequenza di
rigenerazione.
Possibilità avvio rigenerazione
manuale.
Possibilità programmare la durata
della rigenerazione.
Piastra salamoia.
Semplicità di programmazione.
Batteria
tampone
per
un'autonomia della memoria di
circa 20 giorni nel caso di mancanza di tensione elettrica.
Adatto per acque di processo e
tecnologiche.
Materiali conformi al D.M. 174/04.
4. Installazione
Installare l'apparecchiatura nel rispetto delle norme locali vigenti e di quanto previsto dal D.M. 37/08.
L'installazione deve essere eseguita da
un installatore qualificato in grado di
rilasciare regolare Dichiarazione di
Conformità.
Installare l'apparecchiatura, completa
di serbatoio salamoia, su un pavimento piano e livellato. Installare sulla tubazione dell'acqua fredda in ingresso
dall'acquedotto, oppure a monte del
circuito idraulico da alimentare con
acqua addolcita. Per il collegamento
idraulico dell'addolcitore utilizzare
esclusivamente tubazioni flessibili.
Proteggere l'apparecchiatura da variazioni di pressione e colpi d'ariete.
Installare a monte e a valle saracinesche di intercettazione e un circuito di
by-pass, come indicato in figura. Proteggere l'addolcitore dalla penetrazione di impurità, installando a monte
dell'addolcitore, come previsto dalle
normative, un filtro dissabbiatore di
sicurezza di adeguate dimensioni e
portata.
Prevedere sempre un collegamento a
bocca libera allo scarico e al troppopieno in grado di assorbire e far defluire
l'acqua durante le rigenerazioni, nonché in caso di perdite accidentali.
Osservare nei particolari le indicazioni
di installazione riportate nelle istruzioni di installazione uso e manutenzione
a corredo dell'apparecchio; in mancanza o smarrimento chiedere l'invio
di una copia.
La messa in esercizio deve essere
effettuata da personale autorizzato.
5. Avvertenze
essere superiore a quella minima e inferiore a quella massima consentita;
eventualmente, se fosse superiore a
quella massima consentita, installare
a monte un riduttore di pressione. La
tensione elettrica di alimentazione
deve corrispondere alla tensione di
alimentazione dell'apparecchiatura ed
essere stabile senza oscillazioni di tensione oltre la norma.
L'acqua da addolcire deve essere priva
di ferro e manganese e con salinità e
sostanze organiche entro i valori di
parametro previsti dal D. L. 31/01 (e
successivi aggiornamenti) per le
acque ad uso potabile.
Nel caso di acque con caratteristiche
differenti interpellare l'ufficio tecnico di
Sede per valutare la possibilità di
impiego degli apparecchi e le loro
caratteristiche prestazionali in funzione alle effettive caratteristiche
dell'acqua.
Le prestazioni dichiarate valgono per
le apparecchiature correttamente utilizzate e manutenzionate nel rispetto
di quanto indicato all'interno del
manuale di istruzioni.
Proteggere l'addolcitore dal gelo,
dall'insolazione diretta e dalle intemperie. Evitare il contatto con agenti
chimici di ogni tipo, detersivi, detergenti, così come da fonti di calore
superiori a 40°C.
La pressione dell'acqua in rete deve
Attenzione: questa apparecchiatura
necessita di una regolare manutenzione periodica al fine di garantire i
requisiti di potabilità dell'acqua potabile trattata ed il mantenimento dei
miglioramenti come dichiarati dal produttore.
Dati tecnici
Temperatura acqua min./max.:
5-30°C
Temperatura ambiente min./max.:
5-40°C
Umidità relativa max. ambiente (a 30°C): 70%
Modello Cillit- NECKAR QUARZ
Pressione di esercizio min./max.:
2,5/6,0 bar
Tensione di alimentazione:
230V - 50/60Hz
IP 20
Grado di protezione:
Unità
NK 58 E
NK 78 E
NK 118 E
NK 168 E
NK 228 E
Portata nominale
m /h
3
2,0
2,2
2,2
2,5
2,5
Portata breve di punta max.
m /h
3
2,2
2,5
2,5
3,0
3,0
°fr x m
70
135
200
300
400
Volume resine
litri
14
21
34
49
65
Consumo sale per rigenerazione max. ca,
kg
2,4
4,2
6,2
9,1
12,2
Riserva sale max.
kg
60
60
65
95
85
Raccordi IN-OUT
pollici
1"
1"
1"
1"
1"
Capacità ciclica max. (*)
3
(*) La capacità ciclica (che varia in base al contenuto dei sali di calcio e magnesio dell’acqua da addolcire ) è calcolata in
base ad una durezza media max. di 30 °fr.
Per una corretta gestione e funzionamento dell'addolcitore si consiglia di
far effettuare almeno due volte l'anno
un controllo da parte di personale
autorizzato.
Accertarsi che la presente informazione tecnica rappresenti l'edizione più
aggiornata, consultando il sito
www.cillit.it
6. Normative
Il DMiSE 26/06/15 le norme tecniche
UNI CTI 8065, UNI CTI 8884 e UNI CTI
7550 prescrivono l'addolcimento
dell'acqua di alimento ai circuiti di
riscaldamento, di raffreddamento ed
umidificazione, nonché ai generatori
di vapore.
7. Descrizione per offerte
Cillit-Neckar Quarz NK E addolcitore automatico elettronico biblocco
a scambio di basi con rigenerazione a
tempo programmabile da min. 1
volta al giorno a max. 30 giorni per
acque tecniche, di processo.
IQ - Informazioni Qualità:
l programma rigenerazione a tempo;
l adatto per acque di processo e
tecniche;
l autonomia memoria circa 20 giorni (in mancanza di corrente);
l valvola miscelatrice esclusa;
l bombola rivestita internamente
con liner in polietilene alimentare;
l dichiarazione di conformità CE;
l materiali conformi al D.M. 174/04.
A termini di legge è vietata la riproduzione anche parziale del presente elaborato che resta proprietà della BWT ITALIA - La BWT ITALIA si riserva il diritto di modifica ai suoi prodotti - 01/17 - DM - AC.17.A.3 - mail
Dimensioni di ingombro
Modello Cillit- NECKAR QUARZ
NK 58 E
NK 78 E
NK 118 E
NK 168 E
NK 228 E
A ca.
mm
1000
1000
1240
1490
1330
Ø B ca.
mm
185
210
265
265
315
C ca.
mm
930
930
1160
1420
1250
D ca.
mm
635
635
920
750
750
E ca.
mm
520
520
520
Ø 530
Ø 530
F ca.
mm
320
320
320
-
-
Disegni di ingombro
CILLIT-QUARTZ
Frequenza in giorni
Comandato da
microprocessore
Ora di rigenerazione
Durata in minuti
Rigenerazione
Funzione
Semi-auto
Avanzamento
CILLIT-QUARTZ
Frequenza in giorni
Comandato da
microprocessore
Ora di rigenerazione
Durata in minuti
Rigenerazione
Funzione
Semi-auto
Avanzamento
uscita
ingresso
Cillit-NECKAR QUARZ NK 58 - 118 E
uscita
ingresso
Cillit-NECKAR QUARZ NK 168 - 228 E
Esempio di installazione Cillit-NECKAR QUARZ per
acque ad uso tecnologico
5
4
Legenda
1. Filtro di sicurezza Cillit
2. Cillit-NECKAR QUARZ
3. Cillit-MULTIBLOCK HY
4. CB-MULTI 6 (saracinesca, valvola di
ritegno, rubinetto di prelievo campioni,
punto iniezione)
5. Valvola di by-pass
3
1
2
4
2
3
